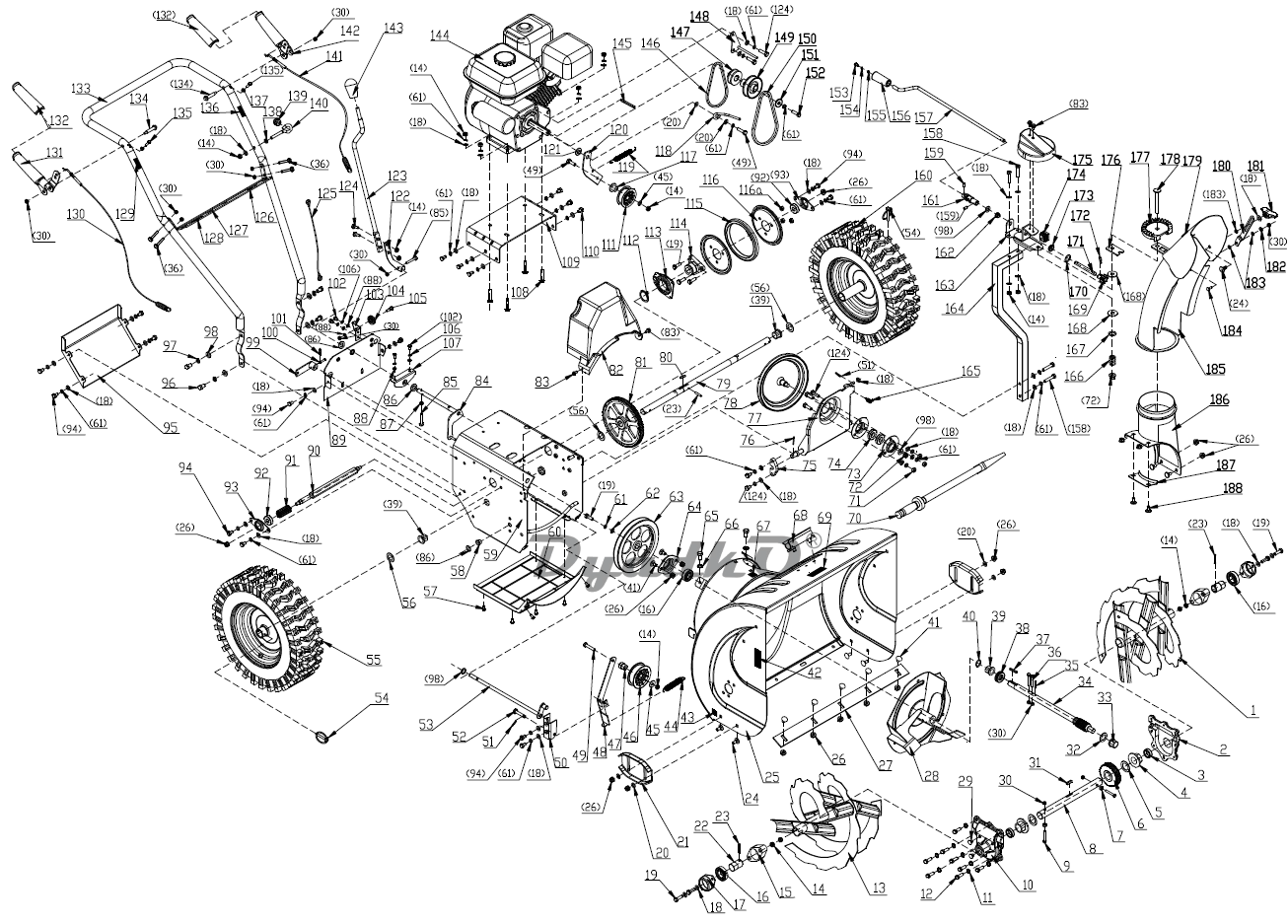

1 |
Шнек левый |
|
2 |
Левый корпус червячного редуктора |
|
3 |
Сальник φ23×φ30×9 |
|
4 |
Восьмиугольный медный вкладыш |
|
5 |
Шайба 23.2x39x0.7 |
|
6 |
Червячный привод |
|
7 |
Втулка безопасности |
|
8 |
Вал редуктора |
|
9 |
Болт срезной М6х40 |
|
10 |
Правый корпус червячного редуктора |
|
11 |
Гайка-блок М8 |
|
12 |
Винт М8х25 внутр. шестигран. |
|
13 |
Шнек правый |
|
14 |
Гайка-блок М8 |
|
15 |
Пластиковая пластина |
|
16 |
Подшипник 6203 |
|
17 |
Подшипник шнека |
|
18 |
Шайба 8 |
|
19 |
Болт М8х25 |
|
20 |
Шайба 8 увеличенная |
|
21 |
Ограничительный башмак |
|
22 |
Втулка подшипника |
|
23 |
Палец 6x33 |
|
24 |
Болт с квадратным подголовником М8х18 |
|
25 |
Снегозаборник |
|
26 |
Гайка-блок с фланцем М8 |
|
27 |
Подрезной нож |
|
28 |
Вентилятор |
|
29 |
Резиновая заглушка |
|
30 |
Гайка-блок М6 |
|
31 |
Шпонка B8х21.5 |
|
32 |
Шайба Ø28хØ16,2х1 |
|
33 |
Восьмиугольный медный вкладыш 16 |
|
34 |
Червячный вал |
|
35 |
Шплинт разгибной 5x28 |
|
36 |
Болт М6х40 |
|
37 |
Шпонка 5х5х17 |
|
38 |
Подшипник 51104 |
|
39 |
Восьмиугольный медный вкладыш 19 |
|
40 |
О-кольцо |
|
41 |
Болт с квадратным подголовником М8х15 |
|
42 |
Предупредительная наклейка |
|
43 |
Накейка ограничительного башмака |
|
44 |
Пружина Ø15мм, L=140мм, L1=77мм |
|
45 |
Шайба плоская 8.5x25x2.5 |
|
46 |
Ролик натяжной сцепления |
|
47 |
Цанга ролика |
|
48 |
Поворотный рычаг |
|
49 |
Болт М8х35 |
|
50 |
Гнездо рычага |
|
51 |
Шплинт |
|
52 |
Палец |
|
53 |
Рычаг натяжения |
|
54 |
Стопорный палец колеса |
|
55 |
Колесо правое |
|
56 |
Шайба Ǿ32хǾ19.3x1 |
|
57 |
Винт М5х12 |
|
58 |
Втулка пластиковая |
|
59 |
Корпус трансмиссии |
|
60 |
Кожух нижний |
|
61 |
Шайба гровер 8 |
|
62 |
Шайба 8,5х23,5х4,5 |
|
63 |
Шкив |
|
64 |
Фланец подшипника |
|
65 |
Болт М10х20 |
|
66 |
Шайба 10 звёздочка |
|
67 |
Предупредительная наклейка |
|
68 |
Кронштейн для лопатки |
|
69 |
Предупредительная наклейка |
|
70 |
Лопатка для прочистки |
|
71 |
Гайка М8 |
|
72 |
Гайка-блок с фланцем М8 |
|
73 |
Держатель подшипника |
|
74 |
Подшипник 6003-2Z |
|
75 |
Суппорт |
|
76 |
Шплинт 2.5×20 |
|
77 |
Пластина фрикционного диска |
|
78 |
Фрикционный диск |
|
79 |
Вал колес |
|
80 |
Шпонка 5x5x17 |
|
81 |
Ведомая шестерня |
|
82 |
Кожух ремней привода |
|
83 |
Болт с фланцем М6х12 |
|
84 |
Передаточный вал |
|
85 |
Болт М6х30 |
|
86 |
Шайба Ø19хØ13,2х1 |
|
87 |
Гайка М6 |
|
88 |
Шайба 6 |
|
89 |
Щиток |
|
90 |
Шестигранный вал |
|
91 |
Ведущая шестерня |
|
92 |
Подшипник 6201-2Z |
|
93 |
Опора подшипника |
|
94 |
Болт М8х15 |
|
95 |
Крышка картера |
|
96 |
Болт М10х20 |
|
97 |
Шайба гровер Ш10 |
|
98 |
Шайба 10 |
|
99 |
Поворотный рычаг |
|
100 |
Палец |
|
101 |
Шплинт φ1.2 |
|
102 |
Болт М6х12 |
|
103 |
Держатель троса |
|
104 |
Ролик троса |
|
105 |
Болт М6х20 |
|
106 |
Шайба гровер Ш6 |
|
107 |
Вилка сцепления |
|
108 |
Болт с фланцем М8х35 |
|
109 |
Площадка крепления двигателя |
|
110 |
Болт М8х18 |
|
111 |
Ролик натяжной |
|
112 |
Кольцо 35 |
|
113 |
Вилка |
|
114 |
Передающая часть |
|
115 |
Резиновое кольцо |
|
116 |
Половина фрикционного диска |
|
116а |
Гайка М8 |
|
117 |
Цанга ролика |
|
118 |
Ограничитель ремня |
|
119 |
Пружина Ø16мм, L=125мм, L1=80мм |
|
120 |
Кронштейн шкива |
|
121 |
Втулка для ролика натяжного |
|
122 |
Соединительный кронштейн |
|
123 |
Рычаг переключения скоростей |
|
124 |
Болт М8х20 |
|
125 |
Трос натяжной |
|
126 |
Предупредительная наклейка |
|
127 |
Направляющая пластина рычага переключения передач |
|
128 |
Предупредительная наклейка |
|
129 |
Предупредительная наклейка |
|
130 |
Трос шнека |
|
131 |
Рычаг правый |
|
132 |
Накладка рычага |
|
133 |
Рукоятка управления |
|
134 |
Болт |
|
135 |
Болт М6х25 |
|
136 |
Предупредительная наклейка |
|
137 |
Гайка М6 стопорная |
|
138 |
Гайка М8 стопорная |
|
139 |
Втулка резиновая |
|
140 |
Крюк поворотного рычаг |
|
141 |
Трос хода |
|
142 |
Рычаг левый |
|
143 |
Рукоятка рычага переключения скоростей |
|
144 |
Двигатель B&S 900 (12D1160141E8AX0032) |
|
145 |
Шпонка B4.8x4.8x20 |
|
146 |
Ремень Z-800 |
|
147 |
Шкив привода колес |
|
148 |
Ограничитель ремня |
|
149 |
Шкив привода шнека |
|
150 |
Ремень 950 мм |
|
151 |
Шайба Ø38хØ9х3 |
|
152 |
Болт М8х55 |
|
153 |
Болт М5х12 |
|
154 |
Шайба 5 |
|
155 |
Шайба 5 увеличенная |
|
156 |
Рукоятка рычага поворотного механизма |
|
157 |
Рычаг |
|
158 |
Болт М8х40 |
|
159 |
Болт с фланцем М6х10 |
|
160 |
Колесо левое |
|
161 |
Кардан в сборе |
|
162 |
Втулка пластиковая |
|
163 |
Пластина поворотного механизма |
|
164 |
Рама поворотного механизма |
|
165 |
Пружина |
|
166 |
Пружина |
|
167 |
Шайба Ø32хØ10х3 |
|
168 |
Шайба |
|
169 |
Шестерня |
|
170 |
Втулка пластиковая |
|
171 |
Вал |
|
172 |
Шплинт |
|
173 |
Шайба Ø32хØ16х1 |
|
174 |
Крышка пластик |
|
175 |
Кожух |
|
176 |
Пластина |
|
177 |
Блок зубчатый |
|
178 |
Болт с квадратным подголовником М10х60 |
|
179 |
Предупредительная наклейка |
|
180 |
Регулировочная пластина |
|
181 |
Рычаг |
|
182 |
Шайба 6 увеличенная |
|
183 |
Шайба нейлоновая |
|
184 |
Болт с квадратным подголовником М6х16 |
|
185 |
Выбрасыватель |
|
186 |
Кожух пластик |
|
187 |
Пластина кожуха |
|
188 |
Болт с квадратным подголовником М8х18 |
