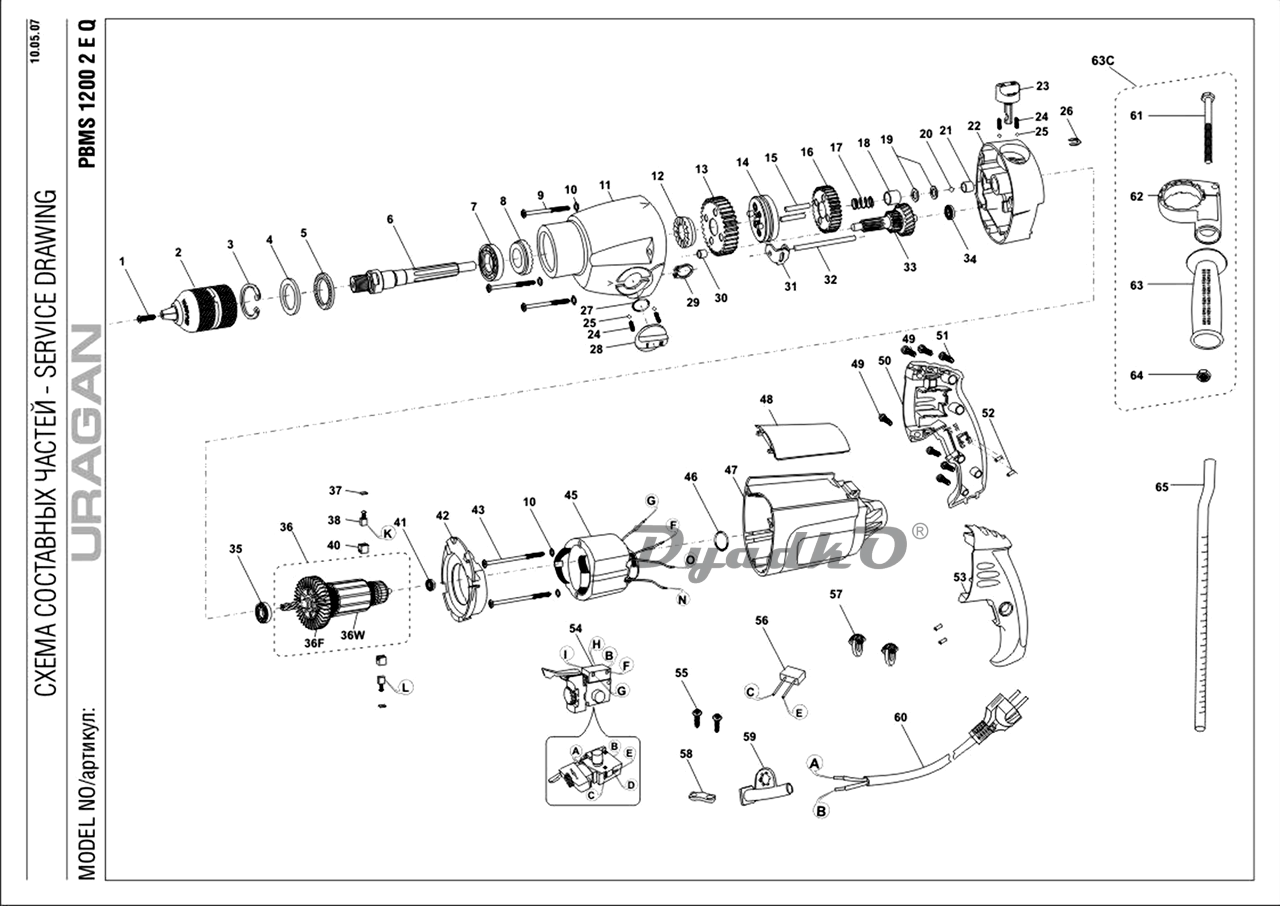

Схема URAGAN PBMS-1200-2-EQ

1 Винт М5х25 PH2 (левый) UM01-001-005
2 Патрон быстрозажимной 13 мм UACK-13-1/2 HM
3 Кольцо стопорное сжимное D34 UM06-002-002
4 Шайба
5 Пыльник
6 Шпиндель
7 Подшипник 6002-2RS (32х15х9) U009-600-2RS
8 Панель ударная
9 Саморез 4х53 T20 UM02-000-082
10 Шайба D4 UM04-000-002
11 Корпус редуктора
12 Панель ударная
13 Шестерня первой скорости
14 Муфта сцепления
15 Штифт L20 D4
16 Шестерня второй скорости
17 Пружина
18 Втулка D16 D12 h11
19 Шайба D8 UM04-000-005
20 Шарик стальной D5,5
21 Подшипник игольчатый НК0810 (12x8x10) U010-081-000
22 Промщит
23 Переключатель удар-сверление
24 Пружина D3 h8
25 Шарик стальной D4
26 Кольцо стопорное D5 UM06-000-004
27 Кольцо резиновое
28 Переключатель скорости
29 Кольцо разжимное D14 UM06-001-006
30 Подшипник игольчатый НК071410 (14x7x8) U010-071-410
31 Вилка
32 Штифт L60 D5
33 Шестерня промежуточная
34 Подшипник 607-2RS (19х7х6) U009-607-RS0
35 Подшипник 609-2RS (24х9х7) U009-609-RS0
36 Ротор (z=4)
36F Крыльчатка
36W Ротор без крыльчатки
37 Крышка щеткодержателя
38 Щетка
40 Щеткодержателя в сборе
41 Подшипник 627-2RS (22х7х7) U009-627-RS0
42 Защита статора
43 Саморез 4х72 PH2 UM02-000-048
45 Статор
46 Кольцо резиновое
47 Корпус статора
48 Блок электроники
49 Саморез 4х28 T20 UM02-000-036
50 Ручка правая часть
51 Саморез 4х18 T20 UM02-000-028
52 Штифт резиновый
53 Ручка левая часть
54 Выключатель FA2-6/1 BEK 6(6)A 250V 5E4
55 Саморез 4х18 PH2 UM02-000-027
56 Конденсатор 0,22 мкФ
57 Катушка индукторная
58 Прижим шнура
59 Воротник шнура U098-002-002
60 Шнур сетевой резин, 2х1,0мм, 2м U099-004-006
61 Болт М8х105 UM03-000-007
62 Хомут рукоятки
63 Рукоятка дополнительная
63C Рукоятка дополнительная в сборе
64 Гайка М8 UM05-000-007
65 Линейка-упор
