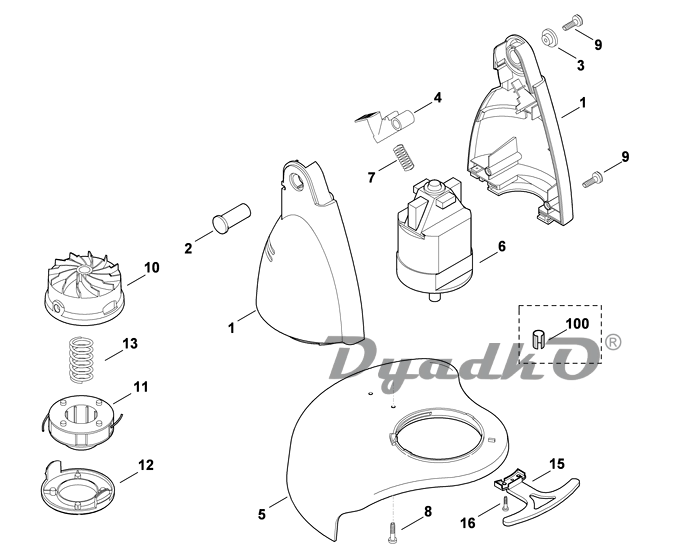

Схема VIKING TE 310, TE 410 C Электродвигатель

1 Корпус двигателя в сборе
2 Палец
3 Колпачок
4 Рычаг
5 Защитная крышка (1)
5 Защитная крышка (2)
6 Электродвигатель (0,410кВт) ☐ 10 (2) ✻ (35.2007)
6 Электродвигатель (0,41кВт) ☐ 100 (2) ✻ (34.2004)(до серийного номера 9 72 095 406)
6 Электродвигатель (0,31кВт) (1)
6 Электродвигатель (0,410кВт) ☐ 10-13 (2)
6 Электродвигатель (0,410кВт) ☐ 100 (2) ✻ (27.2005)(до серийного номера 9 72 206 679)
7 Пружина сжатия 5,8x8x32
8 Самонарезающий винт P4x16
9 Самонарезающий винт P4x16
10 Комплект поводка ☐ 12 (2) ✻ (27.2005)(до серийного номера 9 72 206 679)
10 Поводок (2)
10 Поводок (2) ✻ По отдельности запчасть не поставляется (35.2007)
10 Поводок (1)
11 Катушка с леской (2)
11 Катушка с леской (1)
12 Крышка (2)
12 Крышка (1)
13 Пружина (1)
13 Пружина (2)
15 Ограничительный элемент (2)
16 Самонарезающий винт P3,5x12 (2)
100 Распорное монтажное кольцо 8 (2) ✻ (27.2005)(до серийного номера 9 72 206 679)
Примечание:

(1) - TE 310
(2) - TE 410
☐ - cюда входят номера позиций
✻ - для изделий старого исполнения
(A) - не изображено на иллюстрации
(B) - только в виде специальных принадлежностей
(C) - заводом больше не выпускается
(D) - не поставляется отдельно как запасная деталь
Головка косы в сборе ☐ 10,11,13 (2) ✻ (27.2005)(до серийного номера 9 72 206 679)
Головка косы в сборе ☐ 10-13 (1)
