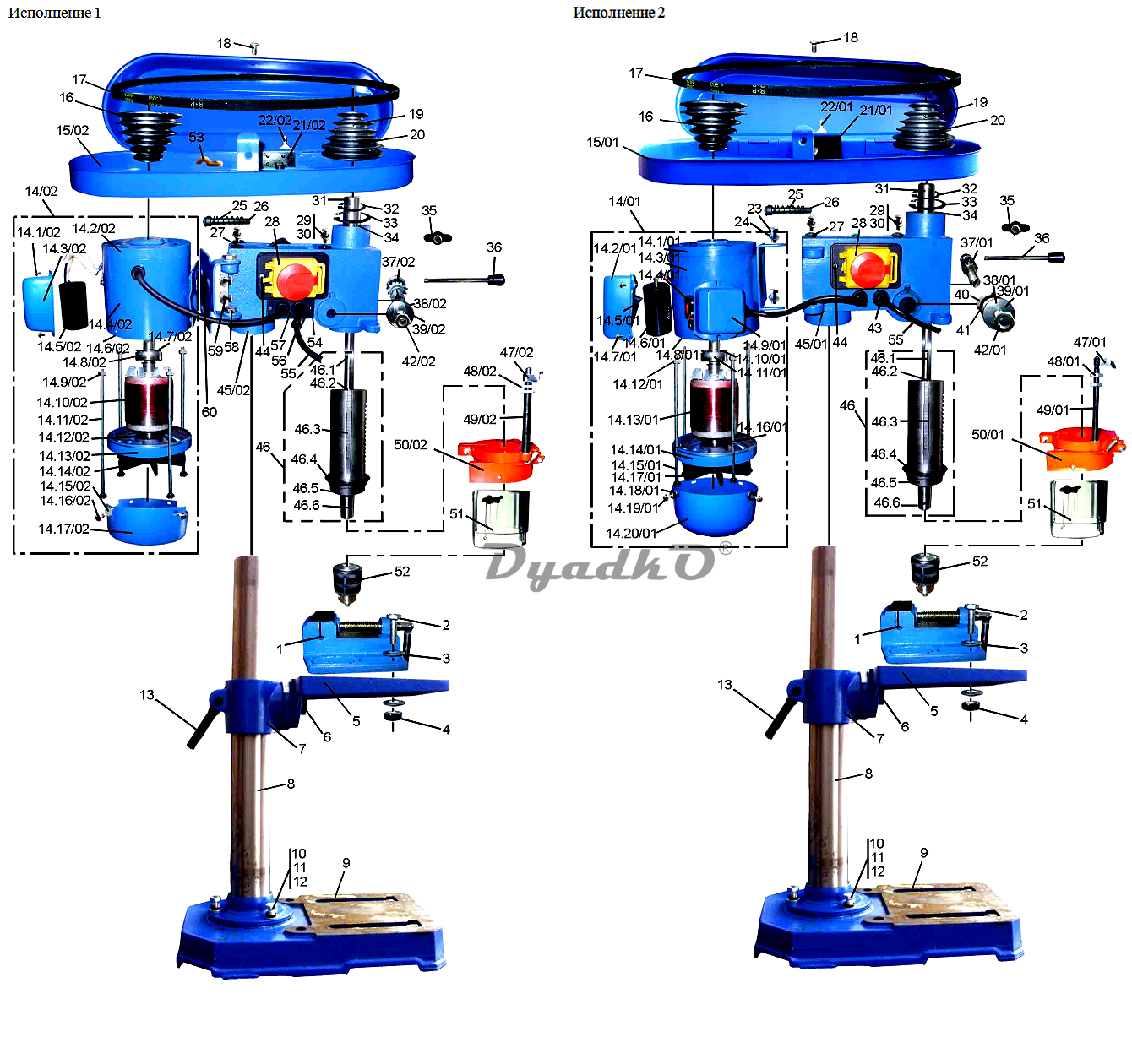

Схема ДИОЛД СТ-1351

1 Тиски
2 Болт M10x36
3 Шайба 10
4 Гайка M10
5 Стол сверлильный
6 Болт 10x20
7 Зажим стола
8 Стойка
9 Подставка
10 Болт М8х20
11 Шайба 8
12 Шайба 8 пружинная
13 Зажим
14.12/01 Гайка М4
14.13/01 Якорь
14.14/01 Фланец нижний
14.15/01 Болт М4х 130
14.16/01 Подшипник 6201Z (12x32x11)
14.17/01 Вентилятор
14.18/01 Прокладка крышки
14.19/01 Винт М4х10
14.20/01 Крышка вентилятора
14/02 Электродвигатель в сборе
14.1/02 Винт М4х8
14.2/02 Фланец верхний
14.3/02 Крышка конденсатора
14.4/02 Корпус электродвигателя
14.6/02 Статор
14.7/02 Компенсатор
14.8/02 Подшипник 6202 Z (15x35x11)
14.9/02 Гайка М5
14.10/02 Якорь
14.11/02 Болт М5х 136
14.12/02 Подшипник 6201Z (12x32x11)
14.13/02 Фланец нижний
14.14/02 Вентилятор
14.15/02 Прокладка крышки
14.16/02 Винт М4х10
14.17/02 Крышка вентилятора
14.5/02 Конденсатор
14/01 Электродвигатель в сборе
14.1/01 Фланец верхний
14.2/01 Крышка конденсатора
14.3/01 Корпус электродвигателя
14.4/01 Колодка
14.5/01 Кожух конденсатора
14.6/01 Конденсатор
14.7/01 Винт М4х6
14.8/01 Статор
14.9/01 Крышка колодки
14.10/01 Компенсатор
14.11/01 Подшипник 6202Z (15x35x11)
15/02 Ограждение
15/01 Ограждение
16 Шкив ведущии
17 Ремень
18 Винт М6х12
19 Винт специальный М5
20/02 Шкив ведомый Исполнение 2
20/01 Шкив ведомый Исполнение 1
21/02 Выключатель блокировки
21/01 Выключатель блокировки
22/02 Концевик
22/01 Концевик
23 Болт М8х16
24 Шайба 8
25 Пружина (14,5x46x15)
26 Упор
27 Прокладка корпуса
28 Выключатель
29 Винт М6х14
30 Шайба 6
31 Шпиндель
32 Кольцо стопорное ф22
33 Кольцо стопорное внутреннее ф40
34 Подшипник 6203 Z (17x35x10)
35 Ручка-винт М8
36 Рычаг
37/02 Вал-шестерня
37/01 Вал-шестерня
38/02 Пружина кручения
38/01 Пружина кручения
39/02 Крышка пружины
39/01 Крышка пружины
40 Втулка пластмассовая
41 Шайба специальная
42/02 Гайка M10x0,8
42/01 Гайка М10
43 Зажим провода
44 Винт М4х10
45/02 Корпус редуктора
45/01 Корпус редуктора
46.2 Кольцо стопорное 012
46 Шпиндель в сборе
46.1 Выход верхний
46.3 Корпус
46.4 Прокладка резиновая
46.5 Подшипник 6201Z (12x32x11)
46.6 Выход нижний
47/02 Стрелка
47/01 Стрелка
48/02 Гайка специальная
48/01 Гайка специальная
49/02 Шпилька
49/01 Шпилька
50/02 Ограждение в сборе
50/01 Ограждение в сборе
51 Экран защитный
52 Патрон сверлильный
53 Прижим
54 Винт МЗх8
55 Электрошнур
56 Трубка защитная
57 Пластина
58 Болт М8х18
59 Болт М6х12
60 Кронштейн поворота
В сборе:
__ СТ 1351 Тиски в сб. п.1-3 \\ п.1-3 (п.29)
__ СТ 1351 Зажим п.7.13 \\ п.7,13 (п.31,35)
