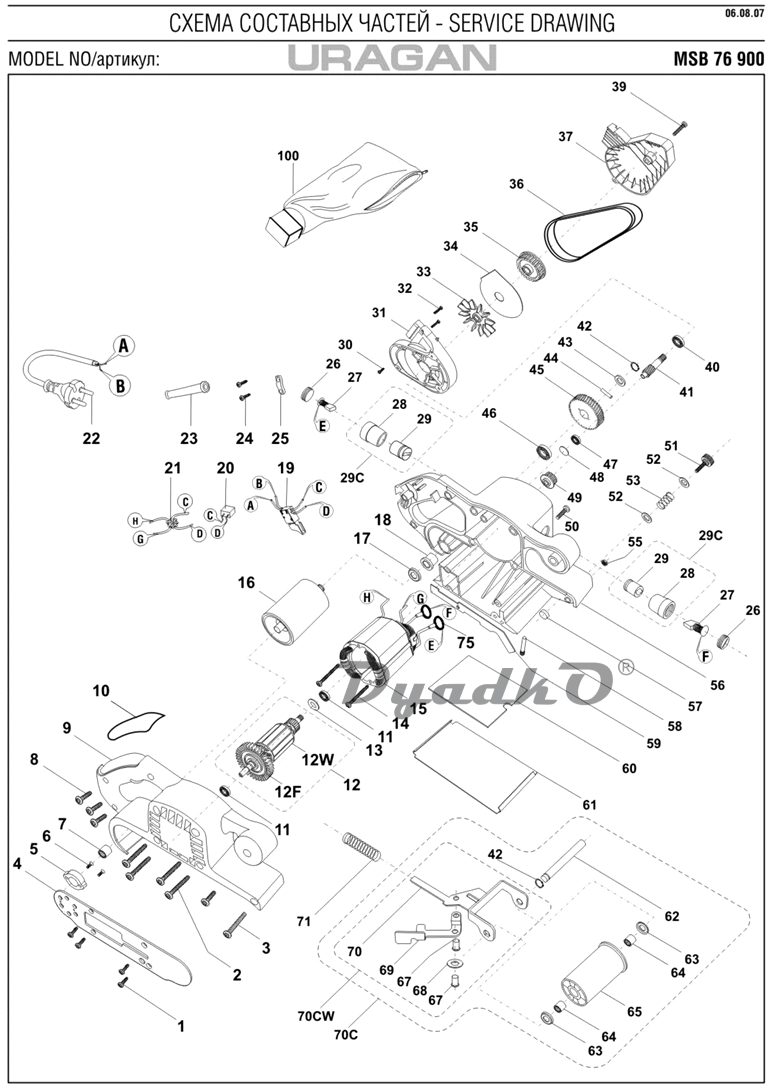

Схема URAGAN MSB-76-900

1 Саморез 4x15 T20 UM02-000-023
2 Саморез 5х38 T20 UM02-000-056
3 Винт M5х48 T20 UM01-000-117
4 Крышка ленты боковая
5 Фиксатор подшипника
6 Винт М4х12 PH2 UM01-000-015
7 Подшипник игольчатый 7941/10 (16х10х10) U010-794-110
8 Саморез 5х23 Т20 UM02-000-051
9 Корпус правая часть
10 Накладка мягкая
11 Подшипник шариковый 608-2RS (22х8х7) U009-608-RS0
12 Ротор
12F Крыльчатка ротора
12W Ротор без крыльчатки
13 Кольцо пылезащитное
14 Саморез 5х52 PH2 UM02-000-092
15 Статор
16 Ролик задний ведущий
17 Шайба
18 Втулка медная
19 Выключатель FA2-5/2B9 250V~5(4)A 5E4
20 Конденсатор 0,22 мкФ
21 Катyшка индукторная
22 Шнур сетевой \"URAGAN\" Rubber 2x1,0mm² 2m U099-004-006
23 Воротник шнура U098-001-001
24 Саморез 4х16 PH2 UM02-000-024
25 Прижим шнура
26 Крышка шёткодержателя
27 Щётка угольная
28 Корпус щёткодержателя
29C-2 Щеткодержатель
29 Гильза щёткодержателя
29С Щеткодержатель
30 Саморез 4x12 T20 UM02-000-019
31 Крышка редуктора
32 Саморез 4x18 T20 UM02-000-028
33 Крыльчатка пластиковая
34 Крышка крыльчатки металлическая
35 Шкивведомый
36 Ремень приводной 106XL031
37 Кожух ремня приводного
39 Саморез 5х25 Т20 UM02-000-053
40 Подшипник шариковый 608-2RS (22х8х7) U009-608-RS0
41 Вал редуктора червячный
42 Кольцо разжимное D9 UM06-001-003
43 Шайба D17 D10
44 Штифт L16 D3
45 Шестерня ведомая (53x9x10)
46 Подшипник шариковый 6000-2RS (26х10х8) U009-600-0RS
47 Подшипник шариковый 626-2RS (19х6х6) U009-626-RS0
48 Подкладка подшипника металлическая
49 Шкив малый (ведущий)
50 Винт M5x13 T20 UM01-000-106
51 Винт барашек М6
52 Шайба D22 D16
53 Пружина
55 Гайка М5 UM05-000-005
56 Корпус левая часть
57 Гайка регулировки ленты (пластиковая)
58 Винт специальный (5х38)
59 Пластина ограничительная
60 Резиновая прокладка
61 Основание металлическое
62 Ось ролика переднего ведомого
63 Шайба D17 D10 h1.5
64 Подшипник игольчатый НК10-16-13 (10х16х13) U010-101-613
65 Ролик ведомый передний
67 Заклёпка
68 Шайба
69 Рычаг натяжения ленты
70 Вилка переднего ролика
70-C Вилка переднего ролика с роликом в сборе
70-CW Вилка переднего ролика в сборе без ролика
71 Пружина натяжения шлифовальной ленты (10x15x68)
75 Кольцо щеткодержателя
100 Мешок пылесборник
Шайба
Этикетка левая
Отсутствует
Шлиф. Лента
Отсутствует
Отсутствует
Отсутствует
Отсутствует
Отсутствует
Этикетка правая
Саморез
Отсутствует
