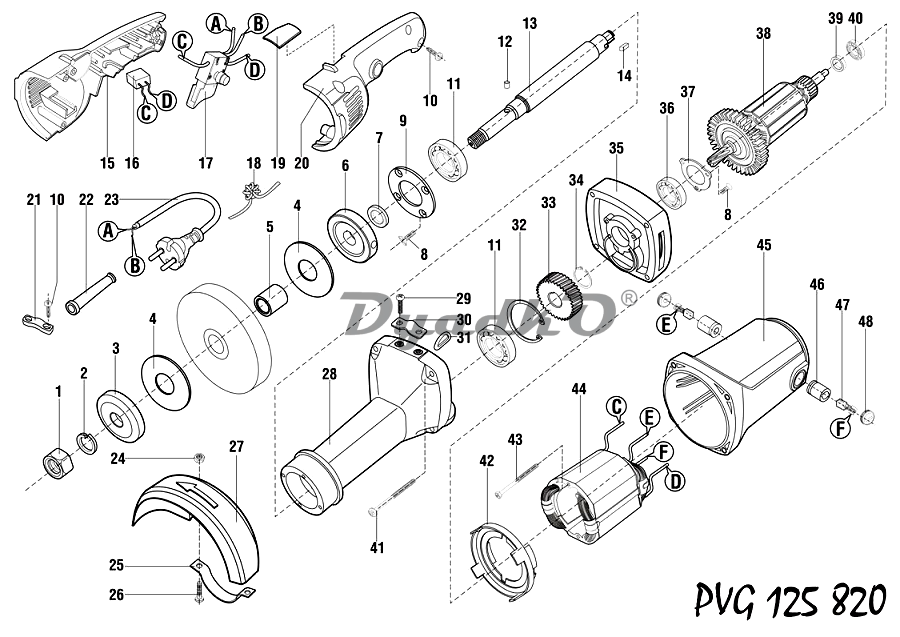

Схема URAGAN PVG-125-820

1	Гайка М14
2	Шайба Гровера
3	Шайба верхняя
4	Прокладка
5	Втулка пластиковая
6	Шайба нижняя
7	Кольцо
8	Винт М4х10
9	Фиксатор подшипника
10	Саморез 4х18
11	Подшипник 6203-2RS (40х17х12) U009-620-3RS
12	Шпонка
13	Шпиндель
14	Шпонка
15	Ручка правая часть
16	Конденсатор
17	Выключатель FA323 FA2-6/2B9 6,5(6,5)A 250V~ 5E4
18	Катушка индукторная
19	Заглушка
20	Ручка левая часть
21	Прижим шнура
22	Воротник шнура U098-002-001
23	Шнур сетевой U099-004-006
24	Гайка М5
25	Обод защитный
26	Винт М5х15
27	Кожух защитный
28	Корпус редуктора
29	Винт М5х12
30	Скоба
31	Хомут
32	Кольцо стопорное
33	Шестерня
34	Кольцо стопорное
35	Промщит
36	Подшипник 6201-2RS (32х12х10) U009-620-1RS
37	Фиксатор подшипника
38	Ротор (z=9)(820 Ватт)
39	Кольцо пластиковое
40	Подшипник 608-2RS (22х8х7) U009-608-RS0
41	Саморез 5х50
42	Защита статора
43	Саморез 5х65
44	Статор (820 Ватт)
45	Корпус статора
46	Щеткодержатель
47	Щетка
48	Крышка щеткодержателя
49	Кольцо щеткодержателя
