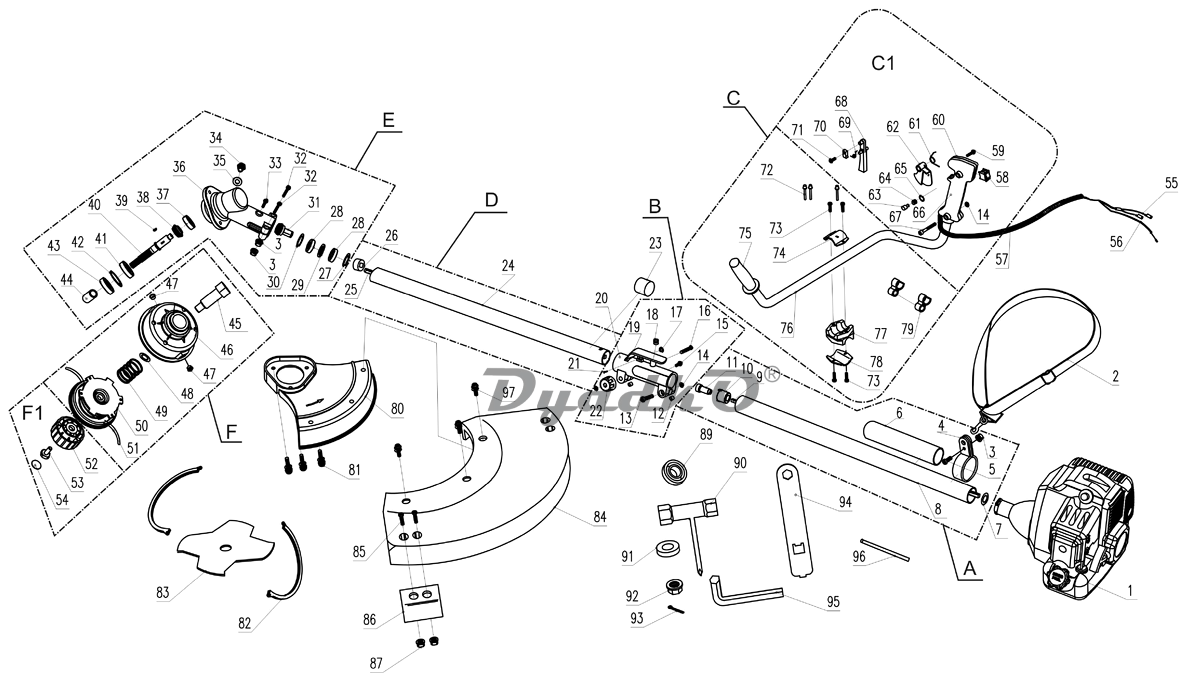

Схема ИНТЕРСКОЛ КРБ-23/33В (77.хххххх) Триммер

1 Блок моторный в сборе (33см³, 0,95кВт)
2 Ремень плечевой в сборе
3 Гайка специальная (М5)
4 Хомут
5 Винт
6 Накладка
7 Шайба стопорная
8(A) Штанга верхняя в сборе
9,11 Вал гибкий верхний в сборе с переходником
10 Втулка бронзовая
12 Втулка
13 Винт (М6х25)
14 Гайка (М6)
15 Винт (М5х8)
16 Болт (М6х35)
17 Кольцо стопорное (3)
18 Пружина
19 Фиксатор
20 Корпус соединения разъемного
21 Ось (Ø3)
22 Маховик
23 Заглушка
24(D) Штанга нижняя в сборе
25,26 Вал гибкий нижний в сборе с втулкой обжимной
27 Кольцо стопорное (А22)
28 Подшипник шариковый (6900Z (10х22х6))
29 Кольцо (16х22х2,2)
30 Кольцо пружинное (В10х0,8)
31 Шестерня коническая (Z=16)
32 Болт специальный с шайбами (М5х30)
33 Винт специальный с шайбами (М5х12)
34 Болт (М8х10)
35 Шайба (8х13х0,9)
36 Корпус редуктора
37 Подшипник шариковый (629Z(9х26х8))
38 Колесо коническое (Z=20)
39 Шпонка сегментная (2,5х3,6х9)
40 Шпиндель
41 Подшипник шариковый (6002Z(15х32х9))
42 Кольцо стопорное (А32)
43 Манжета (19х32)
44 Втулка (14х19х11)
45 Ось
46 Корпус
47 Втулка
48 Кольцо стопорное
49 Пружина
50 Катушка
51 Леска (Ø2,5мм, L=4,5м)
52 Маховик фиксатора
53 Винт специальный (М6L)
54 Заглушка
55 Проводник
56 Трос газа в сборе
57 Шланг гофрированный
58 Выключатель (JIA BEN KND1-6/1 6(6)A 250VAC 5E4)
59 Винт (3х12)
60 Ручка накладка
61 Пружина
62 Клавиша управления дросселем
63 Кнопка фиксации клавиши управления дросселем
64 Пружина
65 Кольцо стопорное (6)
66 Ручка
67 Винт (М6х35, S=5мм)
68 Рычаг блокировки дросселя
69 Пружина
70 Фиксатор
71 Винт специальный (3х9)
72 Заклепка
73 Винт (М6х12, S=5мм)
74 Фланец верхний
75 Ручка левая
76 Рукоятка
77 Корпус
78 Фланец нижний
79 Фиксатор троса
80 Кожух ножа
81 Винт специальный с шайбами (М5х12)
82 Чехол ножа
83 Нож
84 Кожух головки
85 Винт (М5х14)
86 Нож обрезки лески
87 Гайка специальная (М5)
89 Шайба шлицевая
90 Ключ свечной
91 Шайба
92 Гайка накидная (М10L)
93 Шплинт
94 Ключ специальный
95 Ключ шестигранный (S=5)
96 Стержень фиксирующий (Ø4х120мм)
97 Винт специальный с шайбами (М6х20)
F1 Фиксатор головки в сборе
C1 Ручка правая в сборе
B Соединение разъемное в сборе
C Рукоятка велосипедная в сборе
E Редуктор в сборе
F Головка в сборе
