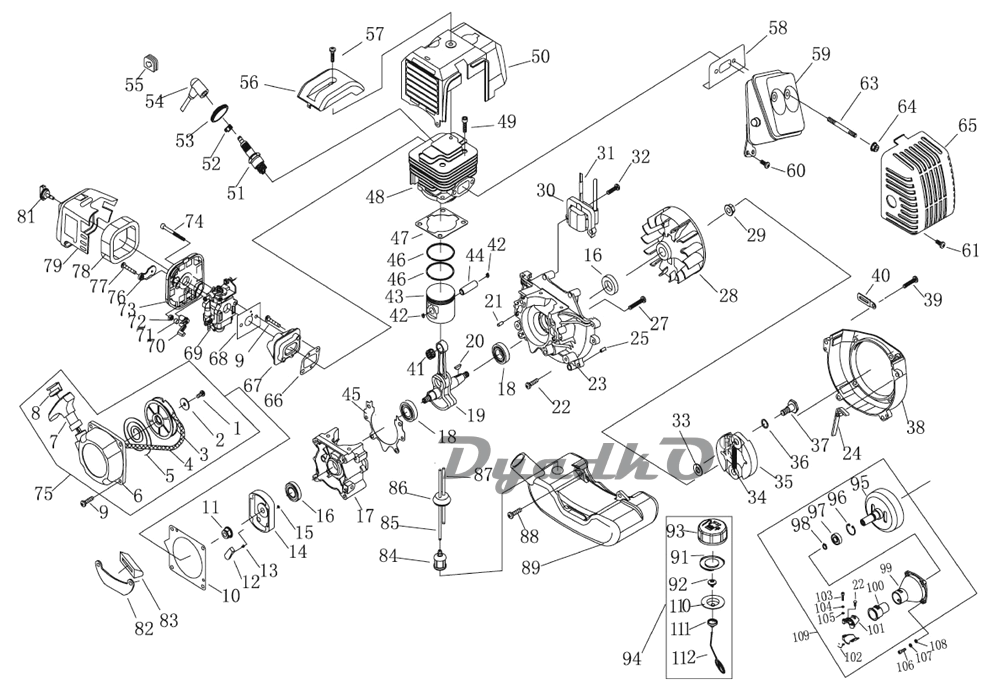

Схема ИНТЕРСКОЛ КРБ-23/33В (77.хххххх) Двигатель

1 Винт (M5×12)
2 Шайба
3 Шкив стартера
4 Шнур стартера
5 Пружина возвратная
6 Корпус стартера
7 Рукоятка стартера
8 Заглушка
9 Винт с шайбами (M5×20)
10 Прокладка
11 Гайка (GB6170 M8)
12 Храповик
13 Пружина
14 Корпус храповика
15 Кольцо стопорное специальное (Ø4)
16 Манжета (12х22х8)
17 Картер задний
18 Подшипник шариковый (6201/P6 (12х32х10))
19 Вал коленчатый в сборе
20 Шпонка сегментная (3×5×13)
21 Штифт (B5×10)
22 Винт с шайбами (M5×12)
23 Картер передний
24 Экран воздушный
25 Штифт (B4×10)
27 Винт с шайбами (M5×30)
28 Маховик
29 Гайка (M8)
30 Магнето
31 Проводник
32 Болт специальный с шайбами (M5×20)
33 Шайба (8х18х1)
34 Пружина сцепления
35 Кулачек сцепления
36 Шайба специальная
37 Болт специальный
38 Крышка маховика
39 Болт специальный (M5×20)
40 Держатель провода
41 Подшипник игольчатый (9х12х13)
42 Кольцо стопорное
43 Поршень
44 Палец
45 Прокладка
46 Кольцо компрессионное
47 Прокладка
48 Цилиндр
49 Винт с шайбами (M5×18)
50 Крышка цилиндра
51 Свеча (TORCH L6)
52 Втулка контактная
53 Кольцо резиновое
54 Колпачок свечи
55 Пробка
56 Крышка верхняя
57 Винт с шайбами (M5×20)
58 Экран глушителя
59 Глушитель в сборе
60 Винт с шайбами (M5×12)
61 Винт с шайбами (M5×12)
63 Шпилька
64 Гайка (M5)
65 Крышка глушителя
66 Прокладка
67 Теплоизолятор
68 Прокладка
69 Карбюратор в сборе
70 Рычаг воздушной заслонки
71 Втулка
72 Гайка (М4)
73 Корпус воздухозаборника в сборе
74 Винт с шайбами (M5×50)
75 Стартер в сборе
76 Заслонка воздушная
77 Винт (ST4.2×12)
78 Фильтр воздушный
79 Крышка воздушного фильтра
81 Винт барашковый
82 Скоба
83 Накладка резиновая
84 Фильтр топливный
85 Топливопровод питающий
86 Пробка
87 Топливопровод сливной
88 Винт с шайбами (M5×20)
89 Топливный бак
90 Фланец
91 Прокладка
92 Сапун
93 Крышка топливного бака
94 Крышка топливного бака в сборе
95 Чашка сцепления
96 Кольцо стопорное (А35)
97 Подшипник шариковый (6202RZ(15х35х11))
98 Кольцо стопорное (15)
99 Корпус сцепления
100 Втулка резиновая
101 Полумуфта А
102 Полумуфта В
103 Винт (М5х25)
104 Шайба гроверная (Ø5)
105 Шайба (Ø5)
106 Винт (М6х20)
107 Шайба гроверная (Ø6)
108 Шайба (Ø6)
109 Корпус сцепления в сборе
110 Корпус
111 Наконечник
112 Поводок
Блок моторный в сборе (33см³, 0,95кВт)
