0 |

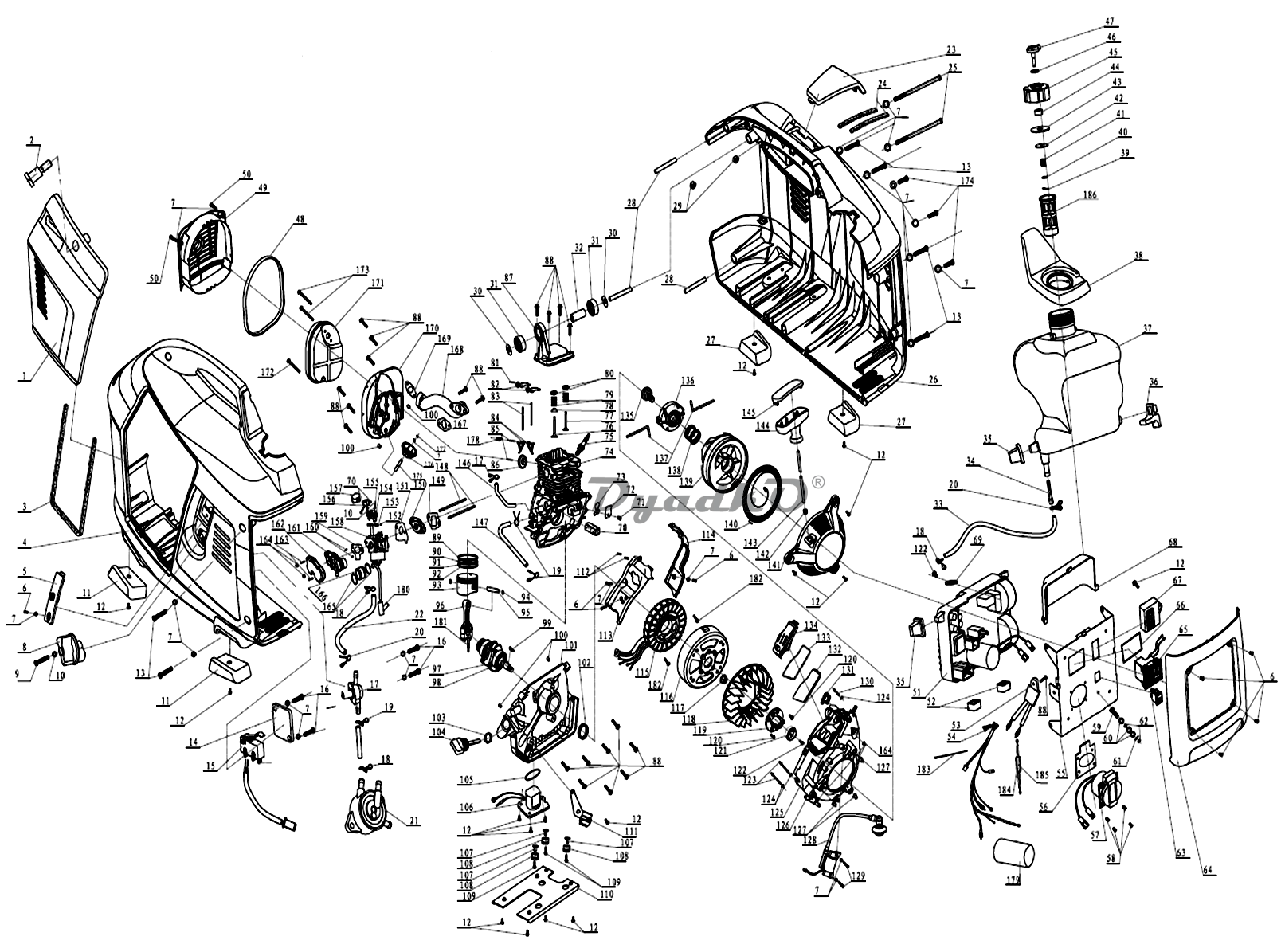

Двигатель БИГ 1000 в сборе |
|
1 |
Крышка сервисного доступа 21120-B001-0000 |
|
2 |
Винт крышки сервисного доступа 21133-B001-0000 |
|
3 |
Уплотнитель крышки сервисного доступа 21231-B001-0000 |
|
4 |
Корпус генератора левая половина 21003-B001-0000 |
|
5 |
Пластина опорная рукоятки стартера 21004-B001-0000 |
|
6 |
Винт М5х8 GB/T818-2000 |
|
7 |
Шайба d=5 GB/T95-1985 |
|
8 |
Ручка выключателя двигателя 14323-A142-0000 |
|
9 |
Винт М4х16 GB/T818-2000 |
|
10 |
Шайба d=4 GB/T95-1985 |
|
11 |
Ножка резиновая левая 21130-B001-0000 |
|
12 |
Болт М5х12 GB/T5789-1986 |
|
13 |
Винт М5х20 GB/T818-2000 |
|
14 |
Пластина выключателя двигателя 21101-B001-0000 |
|
15 |
Выключатель двигателя 23106-B001-0000 |
|
16 |
Саморез 4.2х12 GB/T845-1985 |
|
17 |
Кран топливный 14330-A142-0000 |
|
18 |
Хомут трубки топливной d7х0.8 14010-A142-0000 |
|
19 |
Трубка топливная d4хD8×140 14302-A142-0000 |
|
20 |
Хомут трубки топливной d9х1.2 14305-A142-0000 |
|
21 |
Насос топливный 14340-A142-0000 |
|
22 |
Трубка топливная d4хD8х200 14303-A142-0000 |
|
23 |
Крышка сервисного доступа свечи зажигания 21231-B001-0000 |
|
24 |
Уплотнитель крышки сервисного доступа свечи зажигания 21232-B001-0000 |
|
25 |
Винт М5х100 GB/818-2000 |
|
26 |
Корпус генератора правая половина 21220-B001-0000 |
|
27 |
Ножка резиновая правая 21240-B001-0000 |
|
28 |
Шпилька опорная двигателя 21011-B001-0000 |
|
29 |
Гайка М5 GB/T41-2000 |
|
30 |
Шайба подушки амортизационной двигателя 21016-B001-0000 |
|
31 |
Подушка амортизационная двигателя верхняя 21009-B001-0000 |
|
32 |
Втулка крепления двигателя на втулку опорную 21001-B001-0000 |
|
33 |
Трубка топливная d4хD8х260 14301-A142-0000 |
|
34 |
Фильтр топливоприемный 14350-A142-0000 |
|
35 |
Вставка опорная верхняя блока инверторного 22001-B001-0000 |
|
36 |
Крепление топливного бака 14309-A142-0000 |
|
37 |
Топливный бак 14310-A142-0000 |
|
38 |
Накладка корпуса под горловину топливного бака 14311-A142-0000 |
|
39 |
Пластина раздельтельная 14372-A142-0000 |
|
40 |
Шайба d5 GB/95-1985 |
|
41 |
Пружина крышки топливного бака 14326-A142-0000 |
|
42 |
Шайба d7хD22х1.2 21025-B001-0000 |
|
43 |
Прокладка уплотнительная крышки топливного бака 14323-A142-0000 |
|
44 |
Фильтр крышки топливного бака 14324-A142-0000 |
|
45 |
Крышка топливного бака 14322-A142-0000 |
|
46 |
Кольцо уплотнительное 14321-A142-0000 |
|
47 |
Рычаг крышки топливного бака 14328-A142-0000 |
|
48 |
Уплотнитель крышки глушителя 21301-B001-0000 |
|
49 |
Крышка глушителя 21302-B001-0000 |
|
50 |
Винт М5х16 GB/T818-2000 |
|
51 |
Блок инверторный 23000-B001-0000 |
|
52 |
Ножки опорные блока инверторного 22002-B001-0000 |
|
53 |
Мост выпрямительный 23160-B001-0000 |
|
54 |
Кабель внутренний 23200-B001-0000 |
|
55 |
Панель управления 23101-B001-0000 |
|
56 |
Накладка под розетку переменного тока 23141-B001-0000 |
|
57 |
Розетка переменного тока 23140-B001-0000 |
|
58 |
Винт М4х8 GB/T119.1-2000 |
|
59 |
Винт М5х16 GB/T818-2000 |
|
60 |
Шайба d5 GB/T95-1985 |
|
61 |
Шайба пружинная d5 GB/T859-1987 |
|
62 |
Гайка М5 GB/T6172.1-2000 |
|
63 |
Выключатель автоматического режима работы дроссельной заслонки 23150-B001-0000 |
|
64 |
Накладка корпуса под панели управления 23001-B001-0000 |
|
65 |
Розетка постоянного тока (12В) 23130-B001-0000 |
|
66 |
Накладка под розетку постоянного тока 23131-B001-0000 |
|
67 |
Бдлок индикаторов 16150-A142-0000 |
|
68 |
Панель защитная 23002-B001-0000 |
|
69 |
Шайба 23003-B001-0000 |
|
70 |
Фильтр маслянный 11104-A142-0000 |
|
71 |
Винт М3х5 GB/T818-2000 |
|
72 |
Пластина ограничительная клапана язычкового 11103-A142-0000 |
|
72/73/121 |
Храповик маховика в сборе |
|
73 |
Клапан язычковый 11102-A142-0000 |
|
74 |
Цилиндр в сборе 11120-A144-0000 |
|
75 |
Свеча зажигания 11101-A142-003 |
|
76 |
Клапан впускной 13006-A142-0000 |
|
77 |
Клапан выпускной 13007-A142-0000 |
|
78 |
Кольцо маслосъемное клапана 13008-A142-0000 |
|
79 |
Пружина клапана 13005-A142-0000 |
|
80 |
Тарелка пружины клапана 13004-A142-0000 |
|
81 |
Карамысло клапана 13034-A142-0000 |
|
82 |
Карамысло клапана комплект в сборе 13031-A142-0000 |
|
83 |
Шток толкателя 13003-A142-0000 |
|
84 |
Толкатель клапана 13001-A142-0000 |
|
85 |
Ось толкателя клапана 13002-A142-0000 |
|
86 |
Кулак распределительный 13021-A142-0000 |
|
87 |
Крышка головки цилиндра 11131-A142-0000 |
|
88 |
Болт М5х20 GB/T16674-1996 |
|
89 |
Кольцо поршневое 1 12104-A144-0000 |
|
90 |
Кольцо поршневое 2 12105-A144-0000 |
|
91 |
Кольцо маслосъемное 12120-A144-0000 |
|
92 |
Пружина маслосъемного кольца 12121-A144-0000 |
|
93 |
Поршень 12101-A144-0000 |
|
94 |
Кольцо стопорное пальца поршня 12102-A144-0000 |
|
95 |
Палец поршня 12103-A144-0000 |
|
96 |
Шатун 12221-A142-0000 |
|
97 |
Коленчатый вал в сборе 12230-A142-0000 |
|
98 |
Подшипник 6203D GB/T276-1994 |
|
99 |
Шпонка 3х5х13 12233-A142-0000 |
|
100 |
Штифт направляющий GB/T119.1-2000 |
|
101 |
Картер 11201-A142-0000 |
|
102 |
Сальник d17хD27х5 11202-A142-0000 |
|
103 |
Прокладка уплотнительная пробки маслозаливной горловины 11222-A142-0000 |
|
104 |
Пробка маслозаливной горловины с щупом 11221-A142-0000 |
|
105 |
Прокладка уплотнительная датчика защиты по низкому уровню масла 11231-A142-0000 |
|
106 |
Датчик защиты по низкому уровню масла 11230-A142-0000 |
|
107 |
Втулка амортизатора картера двигателя 21006-B001-0000 |
|
108 |
Амортизатор картера двигателя 21012-B001-0000 |
|
109 |
Болт М6х25 GB/T16674-1996 |
|
110 |
Пластина опорная двигателя 21004-B001-0000 |
|
111 |
Регулятор напряжения 16130-A142-0000 |
|
112 |
Саморез 4.2х10 GB845-1985 |
|
113 |
Панель защитная альтернатора левая 14003-A142-0000 |
|
113/114 |
Панель защитная альтернатора левая-правая в сборе - |
|
114 |
Панель защитная альтернатора правая 15004-A142-0000 |
|
115 |
Статор в сборе 16200-A142-0000 |
|
115/116 |
Статор с ротором в сборе - |
|
116 |
Ротор в сборе 16300-A142-0000 |
|
117 |
Гайка М10х1.25 GB/T6177.2-2000 |
|
118 |
Крыльчатка охлаждения альтернатора 16201-A142-0000 |
|
119 |
Храповик 17102-A142-0000 |
|
120 |
Болт М6х16 GB/T16674-1996 |
|
121 |
Собачка 17101-A142-0000 |
|
122 |
Болт М6х12 GB/T16674-1996 |
|
123 |
Болт М5х86 17205-A142-0000 |
|
124 |
Шпилька крышки альтернатора 17202-A142-0000 |
|
125 |
Крышка альтернатора 17201-A142-0000 |
|
126 |
Пластина заземления 17205-A142-0000 |
|
127 |
Втулка направляющая корпуса стартера ручного 17203-A142-0000 |
|
128 |
Катушка зажигания 16120-A142-0000 |
|
129 |
Саморез 4.8х19 GB/T5856.4-1995 |
|
130 |
Болт М5х53 17204-A142-0000 |
|
131 |
Дифлектор фильтра воздушного 14204-A142-0000 |
|
132 |
Фильтр воздушный 14206-A142-0000 |
|
133 |
Уплотнитель фильтра воздушного 14207-A142-0000 |
|
134 |
Корпус фильтра воздушного 14205-A142-0000 |
|
135 |
Болт центральный стартера ручного 17127-A142-0000 |
|
136 |
Собачка храповик 17126-A142-0000 |
|
137 |
Стопор храпового механизма 17125-A142-0000 |
|
138 |
Пружина стартера ручного 17124-A142-0000 |
|
139 |
Катушка стартера ручного 17123-A142-0000 |
|
140 |
Пружина катушки 17122-A142-0000 |
|
141-1 |
Стартера ручной в сборе 17121-A142-0000 |
|
141 |
Корпус стартера |
|
142 |
Фиксатор шнура 17129-A142-0000 |
|
143 |
Шнур 17128-A142-0000 |
|
144 |
Ручка стартера ручного 17130-A142-0000 |
|
145 |
Крышка ручки стартера ручного 17132-A142-0000 |
|
146 |
Трубка вентиляционная d7×D11×140 14220-A142-0000 |
|
147 |
Трубка топливного насоса d6×D10×330 14304-A142-0000 |
|
148 |
Болт M5×96 14011-A142-0000 |
|
149 |
Прокладка изолятора карбюратора 14001-A142-0000 |
|
150 |
Изолятор карбюратора 14002-A142-0000 |
|
151 |
Прокладка карбюратора 14004-A142-0000 |
|
152 |
Пружина карбюратора регулировочная 14403-A142-0000 |
|
153 |
Винт регулировочный 14404-A142-0000 |
|
154 |
Защита регулировочного мотора нижняя 14422-A142-0000 |
|
155 |
Винт М4х10 GB/T818-2000 |
|
156 |
Мотор регулировочный 14430-A142-0000 |
|
157 |
Защита регулировочного мотора верхняя 14421-A142-0000 |
|
158 |
Карбюратор 14100-A144-0000 |
|
159 |
Прокладка воздухоприемника карбюратора 14201-A142-0000 |
|
160 |
Втулка направляющая воздухоприемника карбюратора 14223-A142-0000 |
|
161 |
Воздухоприемник карбюратора правая половина 14221-A142-0001 |
|
162 |
Воздухоприемник карбюратора левая половина 14222-A142-0000 |
|
163 |
Саморез 4.2х8 GB845-1985 |
|
164 |
Гайка М5 GB/T6177.1-2000 |
|
165 |
Кольцо стопорное 14203-A142-0000 |
|
166 |
Соединительная муфта трубопровода 14202-A142-0000 |
|
167 |
Прокладка патрубка глушителя 15001-A142-0000 |
|
168 |
Патрубок глушителя 15002-A142-0000 |
|
169 |
Прокладка глушителя 15003-A142-0000 |
|
170 |
Крышка картера 11301-A142-0000 |
|
171 |
Глушитель 15120-A142-0000 |
|
172 |
Болт М6х40 GB/T16674-1996 |
|
173 |
Болт М6х55 GB/T16674-1996 |
|
174 |
Винт М5х18 GB/T818-2000 |
|
175 |
Ось шестерни картера 11322-A142-0000 |
|
176 |
Шестерня картера 11321-A142-0000 |
|
177 |
Стопорное кольцо оси шестерни картера GB/T895.2-1986 |
|
178 |
Ось толкателя клапана 13003-A142-0000 |
|
179 |
Трубка термоусадочная 16301-A142-0000 |
|
180 |
Тройник 14405-A142-0000 |
|
181 |
Щуп шатуна 12223-A142-0000 |
|
182 |
Болт М5х25 GB/T16674-1996 |
|
183 |
Поясок монтажный 23122-B001-0000 |
|
184 |
Корпус предохранителя плавкого 23128-B001-0000 |
|
185 |
Предохранитель плавкий 23129-B001-0000 |
|
186 |
Фильтр горловины топливного бака TG2000i.02-3 |
|
187 |
Провода 23132-B001-0000 |
|
188 |
Вилка 23120-B001-0000 |
|
189 |
Бутылек с маслом 14327-B001-0000 |
|
190 |
Ключ свечной 23123-B001-0000 |
|
191 |
Отвертка 23124-B001-0000 |
|
192 |
Сумка на молнии - |
|
193 |
Упаковка - |
|
194 |
Упаковочная коробка - |
