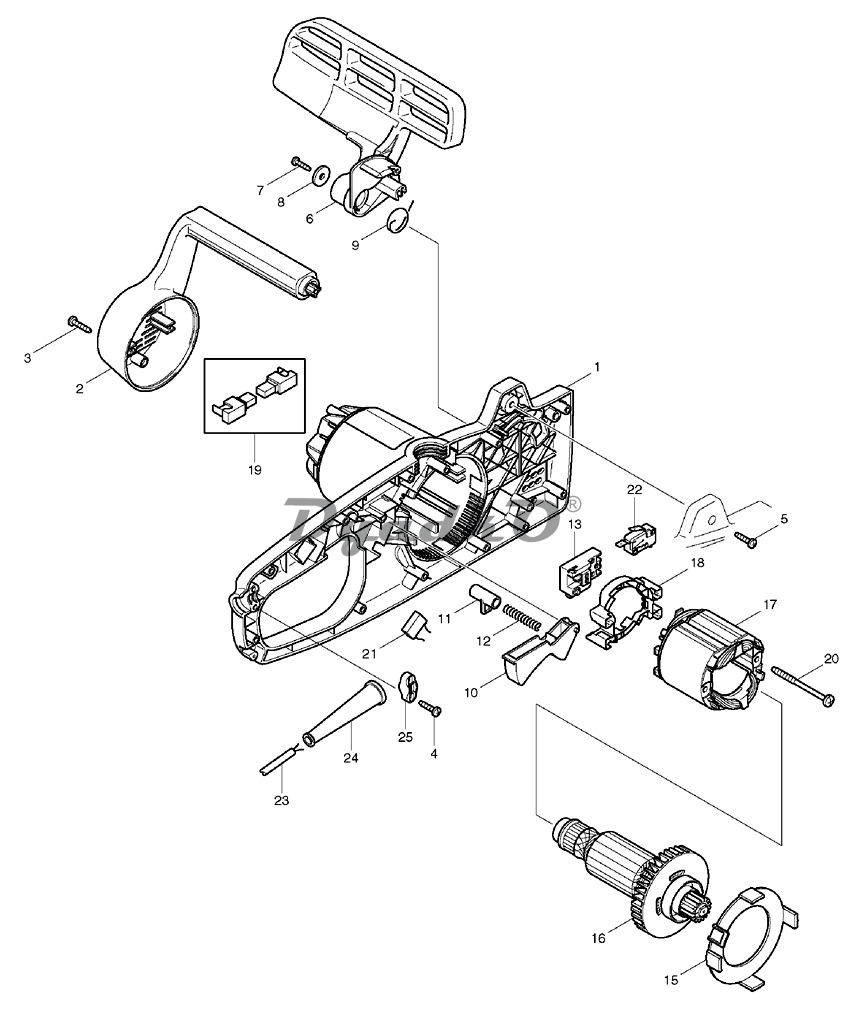

Схема MAKITA UC 4010 A 01 CASE LEFT

1	CASE LEFT CPL.
2	FRONT HANDLE
3	SCREW 4X18
4	SCREW 4X18
5	SCREW 4X18
6	HAND GUARD
7	SCREW 5X16
8	WASHER 5.5/18X1.6
9	SPRING FOR HAND GUARD
10	SWITCH BUTTON
11	LOCKING BUTTON
12	SPRING
13	PUSH BUTTON
15	AIR GUIDE PLATE
16	ROTOR ASS\'Y 220-240V (new)
16	ROTOR ASS\'Y 220-240V (old)
17	STATOR ASS\'Y 22O-240V
18	CONNECTING BOARD CPL.
19	CARBON BRUSH
20	SCREW 5X65
21	CAPACITOR
22	SWITCH
23	CABLE WITH PLUG
24	BREAK PROTECTION
25	TRACTIN RELIEF,YELLOW
A01	CHAIN PROT.COVER 12\"-16\"
A02	UNIVERSAL WRENCH
