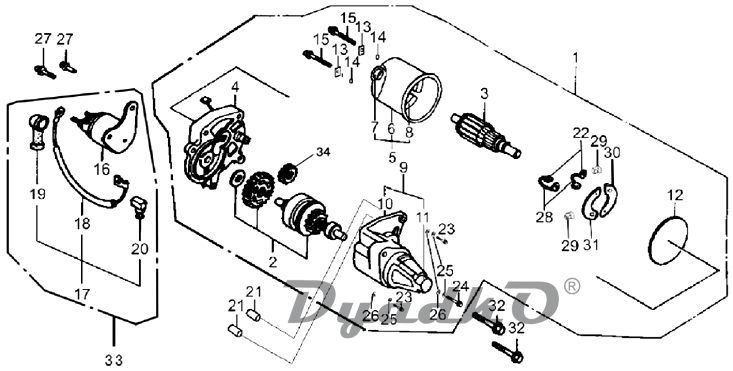

Схема ELITECH БЭС 3000 Р Электрический стартер

1 электрический стартер 376100-150000
2 кулачковая обгонная муфта 376113-150000
3 якорь E30123-150000
4 средняя часть корпуса стартера для крепления на двигателе 116153-150000
5 кожух стартера с обмотками возбуждения 376115-150000
6 обмотка возбуждения 376116-150000
7 щеткодержатель 376117-150000
8 магнитная полоса (магнит) 376119-150000
9 крепежный фланец электростартера 376093-150000
10 присоединительный фланец 376118-150000
11 корпус кулачковой обгонной муфты (щеткодержатель) 376120-150000
12 уплотнительное кольцо кожуха стартера с обмотками возбуждения
13 скоба
14 кольцо под болт
15 болт 115306-150000
16 тяговое реле в сборе 301000-150000
17 провод стартера в сборе 301072-150000
18 многожильный провод E30108-150000
19 наконечник клеммы стартера резиновый 301073-150000
20 наконечник клеммы тягового реле 301074-150000
21 штифт 8×10 T41000-T000120
22 щетки 376114-150000
23 винт М5×18 D30518-0000000BZ
24 винт М5×30 D30530-0000000BZ
25 пружинная шайба 5 Q00500-0000000AZ
26 прокладка Q20500-0000000AZ
27 болт М5×12 SB0512-0000000AZ
28 провод щеток E30108-150000
29 пружина E20120-150000
30 сегментная изолирующая прокладка 376111-150000
31 сегментная дистанционная прокладка, металлическая 116160-150000
32 болт M6×25 S90625-0000000DL
33 тяговое реле 301000-150000
34 ведущая шестерня 376121-150000
