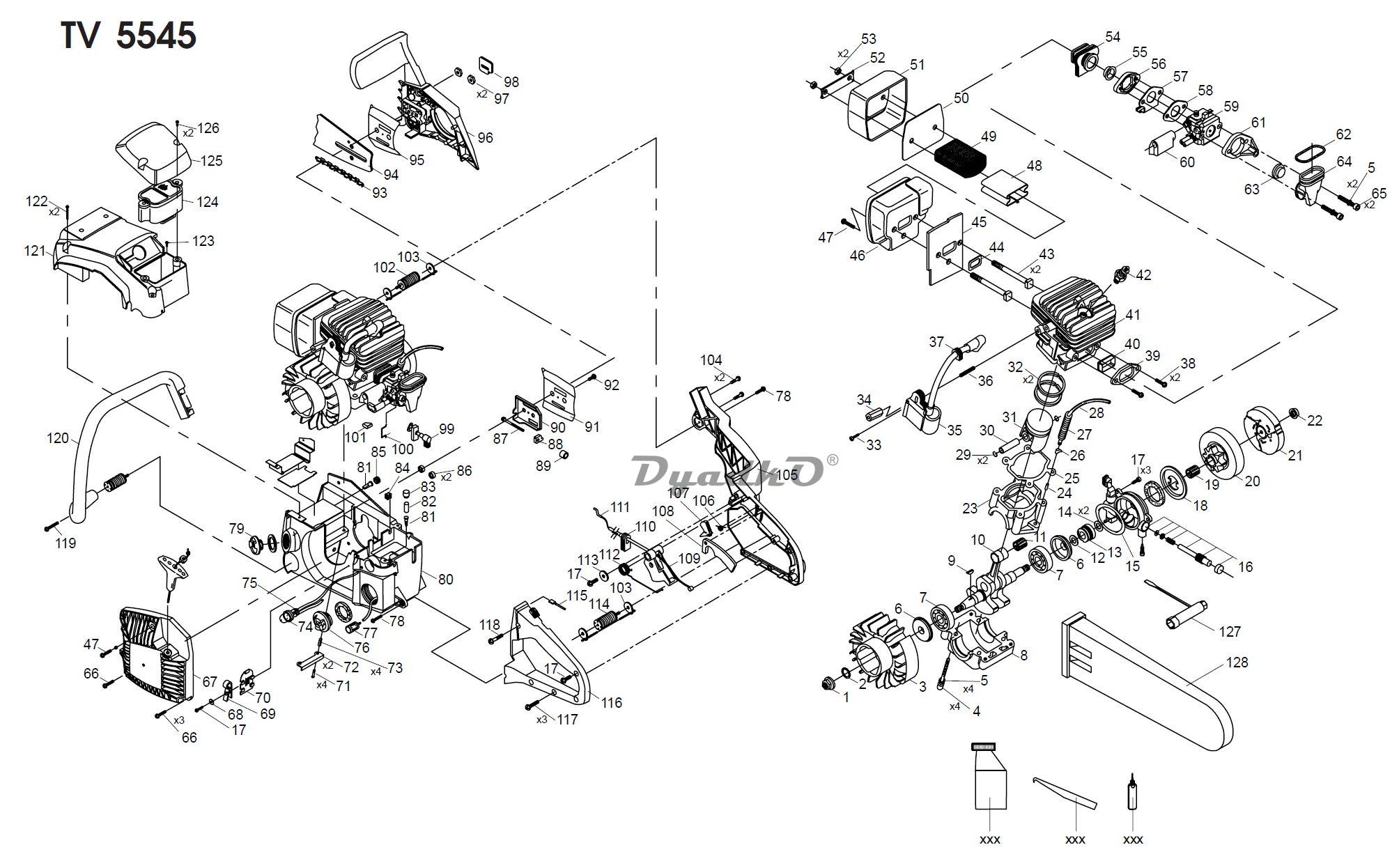

Схема SPARKY TV 5545 (180017)

1 Гайка 9NAB-5/16-26
2 Шайба 9WOC-08
3 Маховик
4 Винт 9SREB-10/24-2.75
5 Шайба 9WFB-0.2
6 Сальник
7 Подшипник 9DB-620201
8 Крышка картера
9 Шпонка
10 Коленвал
11 Подшипник
12 Шайба
13 Колесо червячное (001011596)
14 Шайба 9WFN-0.4
15 Уплотнитель
16 Насос (010106A)
17 Винт 9SKKBY8/16-0.5
18 Шайба 9WDZ-0.722
19 Подшипник
20 Звездочка ведущая
21 Муфта сцепная фото
22 Гайка 9NHC-09
23 Прижим подшипников
24 Фитинг
25 Прокладка
26 Зажим
27 Трубопровод
28 Шланг
29 Кольцо 9CA-0.46
30 Палец
31 Поршень
32 Кольцо поршневое
33 Винт 9SKKBY10/24-0.75
34 Прокладка
35 Блок зажигания
36 Штифт
37 Втулка
38 Винт 9SKKBY10/24-0.62
39 Фланец
40 Вставка
41 Цилиндр
42 Свеча зажигания
43 Винт 9STDZY10/24-2.79
44 Шайба
45 Экран
46 Корпус поршня
47 Винт 9SKKBY10/24-0.5
48 Держатель глущителя
49 Глушитель
50 Экран
51 Крышка глушителя
52 Планка
53 Гайка 9NAC-10/24
54 Кожух
55 Втулка
56 Фланец
57 Планка
58 Прокладка
59 Карбюраторð
60 Кожух
61 Фланец
62 Пружина
63 Втулка
64 Кожух
65 Винт 9SREB-10/24-1.625
66 Винт 9SKKBY10/14-0.625
67 Стартер
68 Шайба 9WFZ-0.18
69 Планка в сборе
70 Экран
71 Винт 9SKKBY10/24-1
72 Планка
73 Втулка дистационная
74 Помпа
75 Рукав
76 Крышка топливного бака
77 Фильтр
78 Винт 9SKKZY10/14-01
79 Крышка маслянного бака
80 Бак топливный
81 Клапан
82 Фильтр
83 Футляр
84 Заглушка
85 Фильтр
86 Шайба
87 Винт
88 Гайка
89 Виулка
90 Планка шины
91 Фланец
92 Винт 9SKKBY6/19-0.375
93 Цепь
94 Шина
95 Планка
96 Тормоз цепи
97 Гайка 9NAZ-5/16-18
98 Планка
99 Заслонка воздушная
100 Тяга
101 Заглушка
102 Изолятор
103 Провод
104 Винт 9SGKBY10/24-0.5
105 Рукоятка
106 Пружина
107 Задвижка
108 Собачка дросельной заслонки
109 Клавиша дросельной заслонки
110 Уплотнитель
111 Провод
112 Пружина
113 Шайба 9WFB-4.9-17
114 Втулка
115 Изолятор
116 Крышка рукоятки
117 Винт 9SKKBY8/16-0.625
118 Винт 9SKKBY-8/16-1
119 Винт 9SJKB-12/14-1.5
120 Ручка
121 Крышка
122 Винт 9SKKBY10/14-02
123 Винт 9SKKBY10/14-0.69
124 Фильтр воздушный
125 Крышка
126 Винт
127 Ключ
128 Чехол шины
129 Труба с маслом
130 Масленка
131 Крючок
