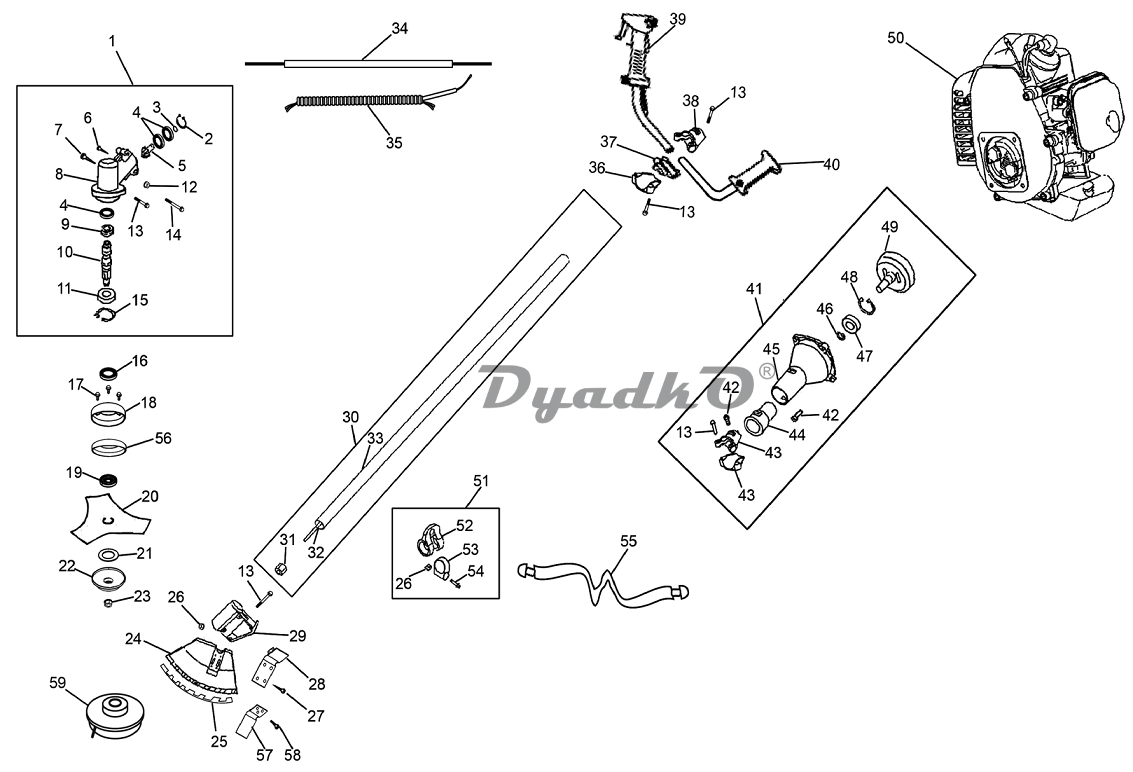

Схема DENZEL DZ-415 (96203) Штанга

1 Редуктор в сборе
2 Кольцо пружинное 26
3 Кольцо пружинное 10
4 Подшипник 6000
5 Шестерня ведущая
6 Винт с внутренним шестигранником М6×18
7 Винт с внутренним шестигранником М6×12
8 Корпус редуктора
9 Шестерня ведомая
10 Вал передаточный
11 Подшипник 6002
12 Гайка М5 фиксирующая
13 Винт с внутренним шестигранником М5×25
14 Винт с внутренним шестигранником М5×35
15 Кольцо пружинное 32
16 Манжета армированная 20×30×6
17 Винт М5×10
18 Крышка предохранительная
19 Шайба фланцевая
20 Нож трёхзубчатый
21 Шайба ножа
22 Крышка защитная
23 Гайка М10 с левой резьбой
24 Кожух защитный
25 Насадка пластиковая на кожух
26 Гайка М5
27 Винт М5×20
28 Пластина крепления кожуха
29 Крепление для защитного колпака
30 Штанга в сборе
31 Подшипник самосмазывающийся
32 Вал передаточный
33 Трубка алюминиевая
34 Трос управления газом
35 Провод глушения
36 Основание
37 Нижняя придавливающая крышка
38 Верхняя придавливающая крышка
39 Блок правого захвата
40 Захват левый
41 Блок контактной площадки
42 Винт с внутренним шестигранником М5×20
43 Прижимная пластина
44 Демпфер
45 Площадка контактная
46 Кольцо пружинное 17
47 Подшипник 6202
48 Кольцо пружинное 37
49 Барабан сцепления
50 Двигатель в сборе 1E 40 F - 50
51 Крепление ремня в сборе
52 Крепеж ремня
53 Хомут пластиковый
54 Винт с внутренним шестигранником М5×20
55 Ремень
