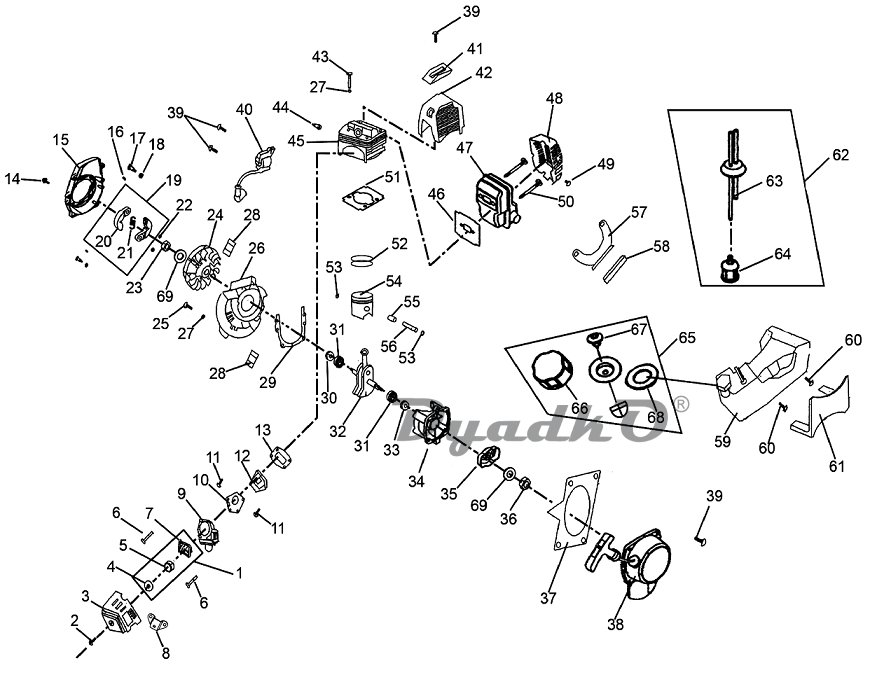

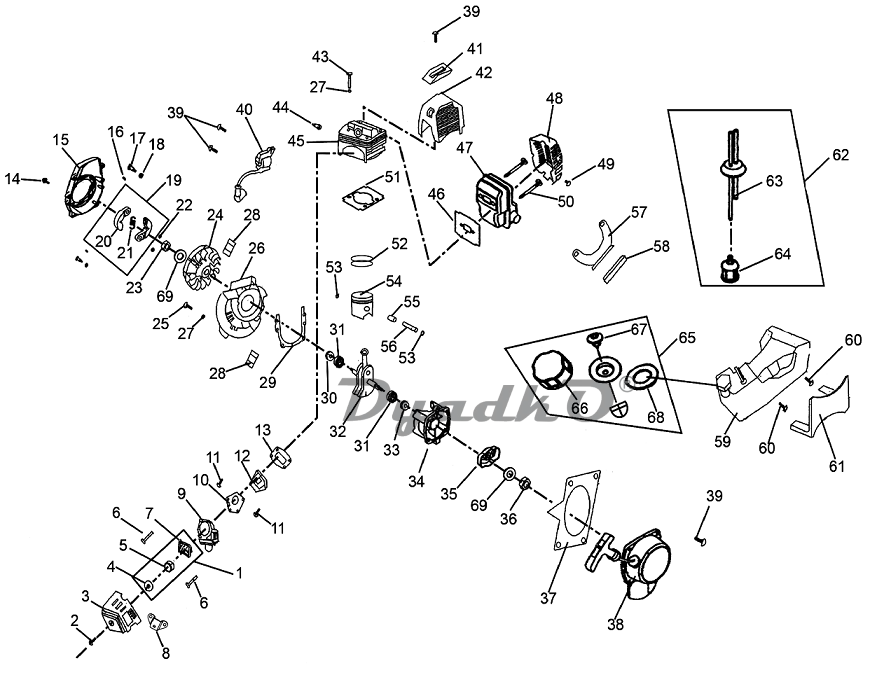

Схема DENZEL DZ-415 (96203) Двигатель

1 Фильтр воздушный в сборе
2 Винт М5×15
3 Крышка воздушного фильтра
4 Крепёжная деталь
5 Фильтрующий элемент \"губка\"
6 Винт М5×55
7 Гнездо воздушного фильтра
8 Крепеж крышки воздушного фильтра
9 Карбюратор
10 Прокладка карбюратора
11 Винт М5×25
12 Трубка впускная
13 Прокладка впускного отверстия
14 Винт М5×25
15 Крышка маховика
16 Крепёжный винт сцепления
17 Штифт крепёжный
18 Шайба
19 Сцепление
20 Составная часть сцепления
21 Пружина сцепления
22 Шайба М8
23 Гайка М10
24 Маховик
25 Винт М5×55
26 Левый блок
27 Шайба
28 Штифт крепёжный
29 Прокладка
30 Манжета армированная 15×30×7
31 Подшипник 6202
32 Вал коленчатый
33 Манжета армированная 12×22×7
34 Боковина правая
35 Пластина стартера
36 Гайка М8
37 Прокладка алюминиевая
38 Стартер ручной в сборе
39 Винт М5×20
40 Катушка зажигания в сборе
41 Крышка верхняя
42 Крышка цилиндра
43 Винт М5×35
44 Свеча зажигания
45 Цилиндр
46 Прокладка глушителя
47 Глушитель
48 Крышка глушителя
49 Винт М5×12
50 Винт М5×60
51 Прокладка цилиндра
52 Кольцо поршневое
53 Кольцо пружинное пальца поршня
54 Поршень
55 Подшипник игольчатый 10x13x15
56 Палец поршневой
57 Кронштейн топливного бака
58 Резинка кронштейна
59 Бак топливный в сборе
60 Винт М5×30
61 Кожух защитный
62 Топливопровод с фильтром
63 Патрубки подачи топлива
64 Фильтр топливный
65 Крышка топливного бака в сборе
66 Крышка топливного бака
67 Пробка топливного бака
68 Прокладка топливного бака
69 Шайба М8
