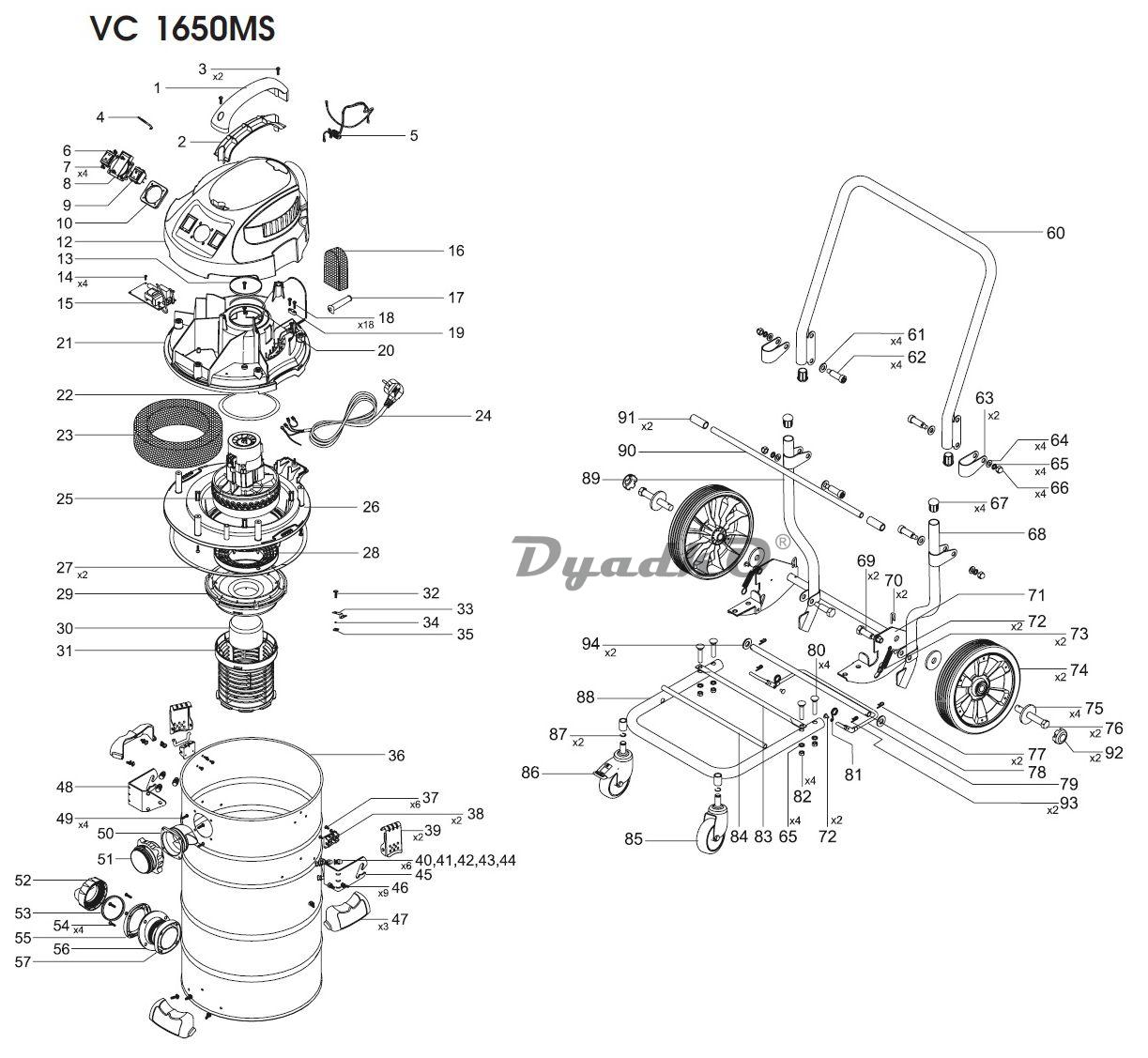

Схема SPARKY VC 1650MS (180068)

1 Рукоятка
2 Рукоятка верхняя
3 Винт T3.9X16F
4 Провод
5 Дроссель
6 Переключатель
7 Винт T4.2X10F
8 Розетка
9 Выключатель
10 Планка
12 Крышка верхняя
13 Утешитель
14 Винт T2.9X12F
15 Блок управления
16 Фильтр
17 Муфта сетевого шнура
18 Винт T3.9X16F
19 Скоба сетевого шнура
20 Прокладка
21 Корпус, верхняя часть
22 Прокладка
23 Фильтр
24 Сетевой шнур
25 Двигатель в сборе
26 Корпус, нижняя часть
27 Прокладка
28 Уплотнитель
29 Поддон
30 Поплавок
31 Корзина
32 Винт M4X32
33 Соединитель
34 Шайба
35 Гайка M4
36 Бак стальной
37 Винт T3.5X8F
38 Защелка
39 Скоба соединительная
40 Болт M6X12
41 Шайба
42 Шайба 6
43 Шайба 6
44 Гайка M6
45 Опора - правая
46 Винт T4.8X16F
47 Рукоятка
48 Опора - левая
49 Винт T3.9X14F
50 Патрубок
51 Гнездо патрубка
52 Крышка
53 Прокладка
54 Винт T4.2X16F
55 Трубка
56 Прокладка
57 Патрубок выпускной
60 Рукоятка каляски
61 Шайба 10
62 Винт M8X29
63 Скоба
64 Шайба 8
65 Шайба 8
66 Гайка M8
67 Заглушка
68 Опора - правая
69 Винт
70 Шплинт
71 Планка
72 Заклепка
73 Пружинa
74 Колесо большое
75 Шайба 12
76 Ось
77 Шплинт
78 Направляющая
79 Ручка тормоза
80 Болт M8X40
81 Пружинa
82 Гайка M8
83 Опора
84 Опора
85 Колесо поворотное
86 Колесо поворотное
87 Кольцо запорное
88 Опора
89 Опора - левая
90 Ось
91 Маншон
92 Крышка
93 Шплинт
94 Шайба
100 ROCK SB-R4 - мешок-пылесборник многоразовый тканевый . 1 шт
110 ROCK SB-R11 - мешок-пылесборник многоразовый тканевый . 1 шт
120 ROCK R4 - мешок-пылесборник синтетический одноразовый 1 шт
130 ROCK R11 - мешок-пылесборник синтетический одноразовый 1 шт
