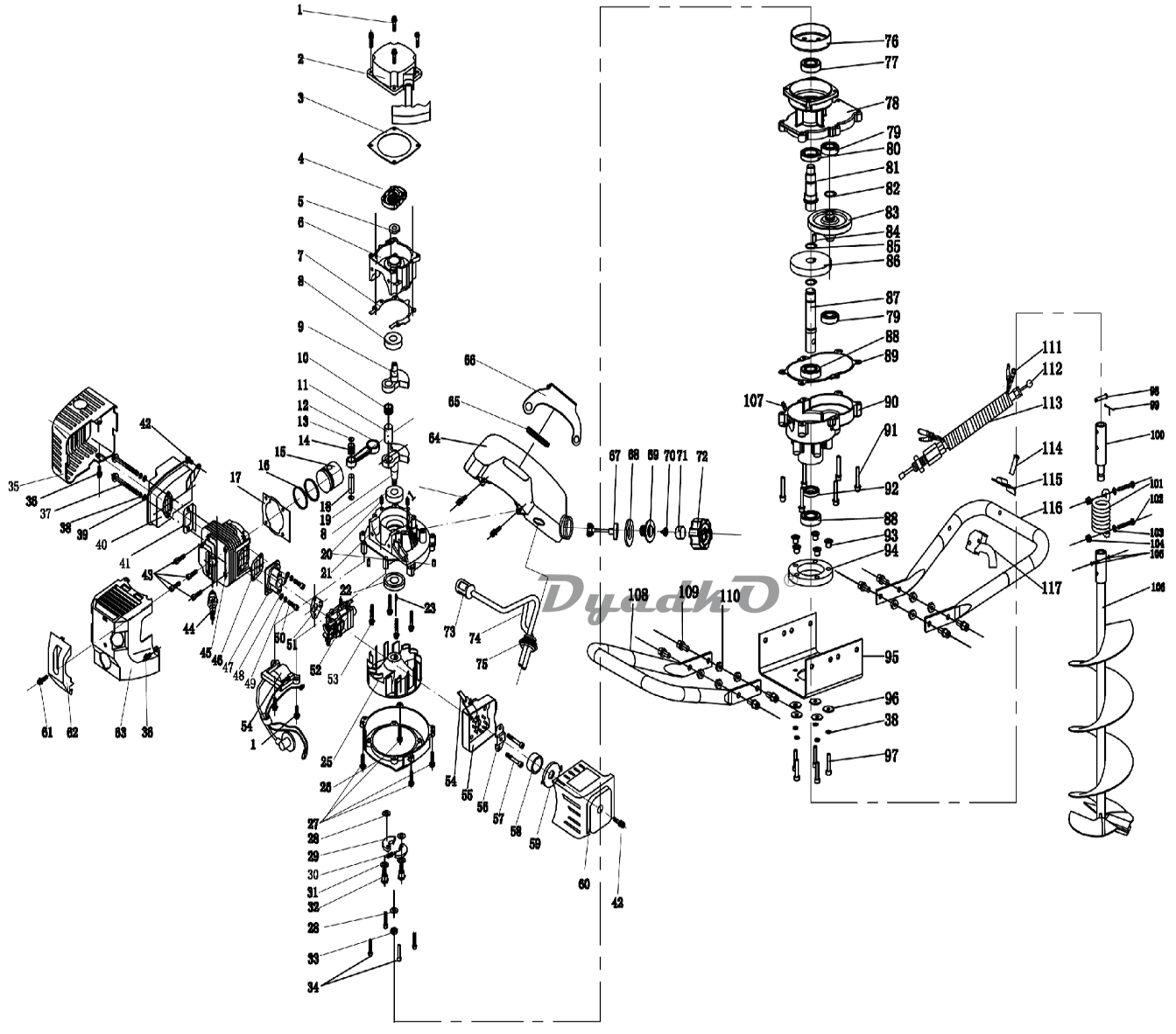

Схема КАЛИБР БС-1500 (VL)

1 Винт M5*20
2 Стартер
2а Стартер ручной в сборе
3 Прокладка стартера
4 Шкив стартера
4а Шкив стартера
5 Сальник 12*22*7 коленчатого вала
6 Половина картера правая (малая)
7 Прокладка картера
8 Подшипник 6202/P4/P5/Р63 (35*15)
9 Вал коленчатый, правая часть
10 Подшипник игольчатый KZK15×20×10
11 Палец коленвала
12 Шатун
13 Кольцо стопорное пальца поршня
14 Подшипник игольчатый 10*13*13 пальца поршня
15 Поршень ф44
16 Кольцо поршневое (комплект 2 шт.)
17 Прокладка цилиндра
18 Палец поршневой L=36; ф=10
19 Вал коленчатый, левая часть
20 Палец направляющий φ5X10
21 Половина картера левая (большая)
22 Сальник 15*30*7
23 Шпонка сегментная 3х13 (3*5*13)
25 Магнето-ротор
26 Крышка магнето-ротора
27 Болт М5х25
28 Шайба φ8X16X1.5
29 Колодка сцепления
30 Пружина колодок сцепления
31 Шайба φ10Xφ15X1.5
32 Болт М8х25
33 Гайка
34 Болт M6x25
35 Крышка глушителя
36 Винт M5*12
37 Винт M6×55
38 Шайба пружинная 6
39 Шайба 6
40 Глушитель
41 Прокладка глушителя
42 Винт M5×16
43 Болт M5×20
44 Свеча зажигания (2-х тактн.двигатели)
45 Цилиндр ф44
46 Прокладка впускного коллектора
47 Коллектор впускной
48 Шайба 5
49 Шайба пружинная 5
50 Винт M5×30
51 Прокладка карбюратора
52 Карбюратор
53 Винт M5×35
54a Рычаг заслонки воздушной
54b Катушка зажигания
55 Основание возд. фильтра в сборе
56 Заслонка воздушная
57 Винт M5×55
58 Элемент воздушного фильтра
59 Пластина крепления воздушного фильтра
60 Крышка воздушного фильтра
61 Винт M5×16
62 Колпак кожуха двигателя защитного
63 Кожух двигателя защитный
64 Бак топливный
65 Амортизатор топливного бака
66 Кронштейн топливного бака
67 Ограничитель крышки топливного бака
68 Прокладка крышки топливного бака
69 Седло клапана
70 Клапан паровоздушный
71 Фильтр крышки топливного бака
72 Крышка топливного бака
73 Фильтр топливный
74 Топливопровод
75 Штуцер топливный
76 Барабан сцепления
77 Подшипник R12-2RS
78 Крышка редуктора
79 Подшипник 16х35х8 (Подшипник 16003 (17*35*8)
80 Подшипник 6905RS(25*42*9)
81 Вал редуктора ведущий
82 Кольцо стопорное ф18
83 Шестерня ведущая
84 Палец φ6.5×12.5
85 Кольцо стопорное ф18
86 Шестерня ведомая
87 Вал ведомый
88 Подшипник 6004RS (42*20)
89 Прокладка редуктора
90 Корпус редуктора
91 Винт M6x35
92 Сальник 30х20х7
93 Втулка ф9
94 Амортизатор редуктора
95 Кронштейн редуктора
96 Шайба 6х22х2
97 Болт M6×30
98 Палец φ8×40
99 Шплинт φ3.2×22
100 Муфта соединительная
101 Пружина
102 Болт M8X55
103 Шайба 8х23х1,5
104 Гайка самоконтрящаяся M8
105 Винт M5×8
106 Бур
107 Прессмасленка
108 Рукоятка левая
109 Винт M8×20
110 Гайка М8
111 Провода выключателя зажигания
112 Трос управления дроссельной заслонкой
113 Оплетка
114 Винт M5×40
115 Выключатель зажигания
116 Рукоятка правая
117 Курок
Подшипник игольчатый 10*14*13
Картер в сборе
Механизм кривошипо-шатунный (ф отверстия 13)
Механизм кривошипо-шатунный (ф отверстия 14)
Колодки сцепления (2 колодки и пружина)
__ Шнек для мотобура D-25/100 (BRAIT AG 52,CARVER AG-52, Калибр БС-1500)
__ Шнек для мотобура D-30/80 (BRAIT AG 52,CARVER AG-52, Калибр БС-1500)
__ Шнек для мотобура D-15/80 (BRAIT AG 52,CARVER AG-52, Калибр БС-1500)
__ Шнек для мотобура D-20/100 (BRAIT AG 52,CARVER AG-52, Калибр БС-1500)
