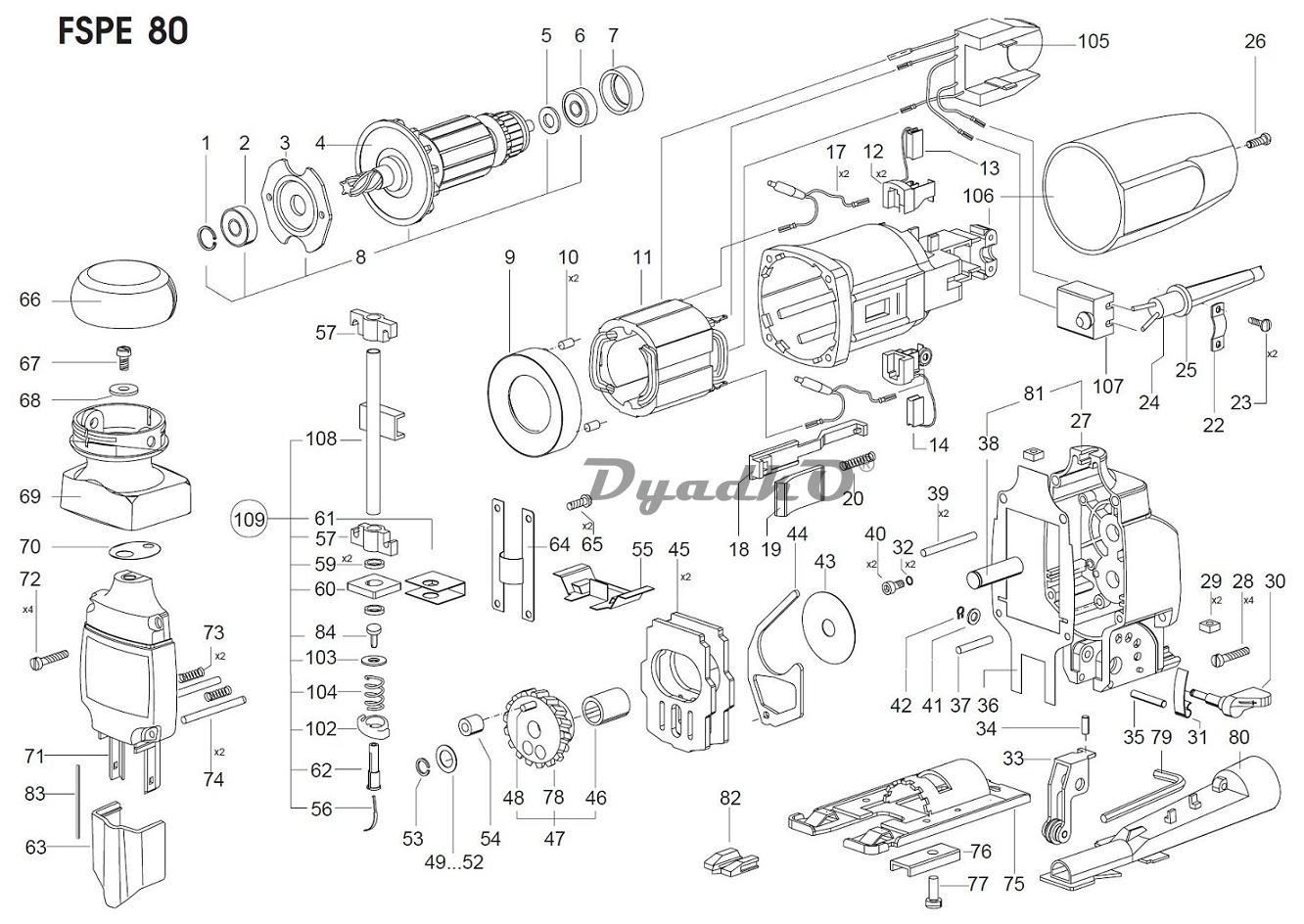

Схема SPARKY FSPE 80

1 Кольцо B9-2
2 Подшипник 6092ZР63LDS18
3 Крышка подшипника
4 Вентилятор
5 Шайба 8х15,5х1,5
6 Подшипник 6082ZР63LDS18
7 Втулка резиновая
8 Ротор в сборе
9 Диффузор
10 Прижим
11 Статор в сборе
12 Щеткодержатель в сборе
13 Щетка с контактором
14 Щетка
17 Дроссель
18 Привод выключателя
19 Переключатель
20 Пружинa
22 Скоба сетевого шнура
23 Винт K 4x9.5
24 Сетевой шнур
25 Муфта сетевого шнура
26 ВИНТ M4X12
27 Корпус редуктора в сборе
28 Винт М4Х18
29 Гайка М5
30 Переключатель в сборе
31 Пружина листовая
32 Шайба пружинная 4Н
33 Ролик в сборе
34 Штифт цилиндрический
35 Штифт 4М6х28
36 Уплотнитель
37 Штифт 4М6х32
38 Болт подшипника
39 Штифт 4М6х36
40 Винт M4X10
41 Шайба А 4,3х9х0,5
42 Кольцо В 4-2
43 Шайба А 10,2х42х0,5
44 Люлька
45 Противовес
46 Подшипник НК 1015
47 Колесо зубчатое
48 Штифт 5х14,8
49 Шайба А 10,1х16х0,5
50 Шайба А 10,1х16х0,6
51 Шайба А 10,1х16х0,7
52 Шайба А 10,1х16х0,8
53 Кольцо В10-4
54 Подшипник NK5/10TN
55 Держатель
56 Пружинa
57 Подшипник
59 Шайба регулирующая
60 Гайка специальная
61 Гайкодержатель
62 Тело
63 Защитный экран
64 Привод
65 Винт М4Х18
66 Крышка
67 Винт М5х10
68 Шайба В5,5х16х1,5
69 Крышка
70 Уплотнитель
71 Крышка редуктора
72 Винт М4х22
73 Пружина
74 Штифт 4М6х48
75 Основа
76 Планка прижимающая
77 Винт М5х16
78 Колесо зубчатое
79 Ключ 4
80 Адаптор
81 Корпус редуктора в сборе
82 Предохранитель
83 Штифт с 01.05.2001
84 Штифт
102 Втулка
103 Шайба регулирующая
104 Пружинa
105 Электронное устройство
106 Корпус в сборе
107 Выключатель 4А
108 Шток в сборе
109 Кулиса в сборе
204 Консистентная смазка 2 - 1,00 kg.
