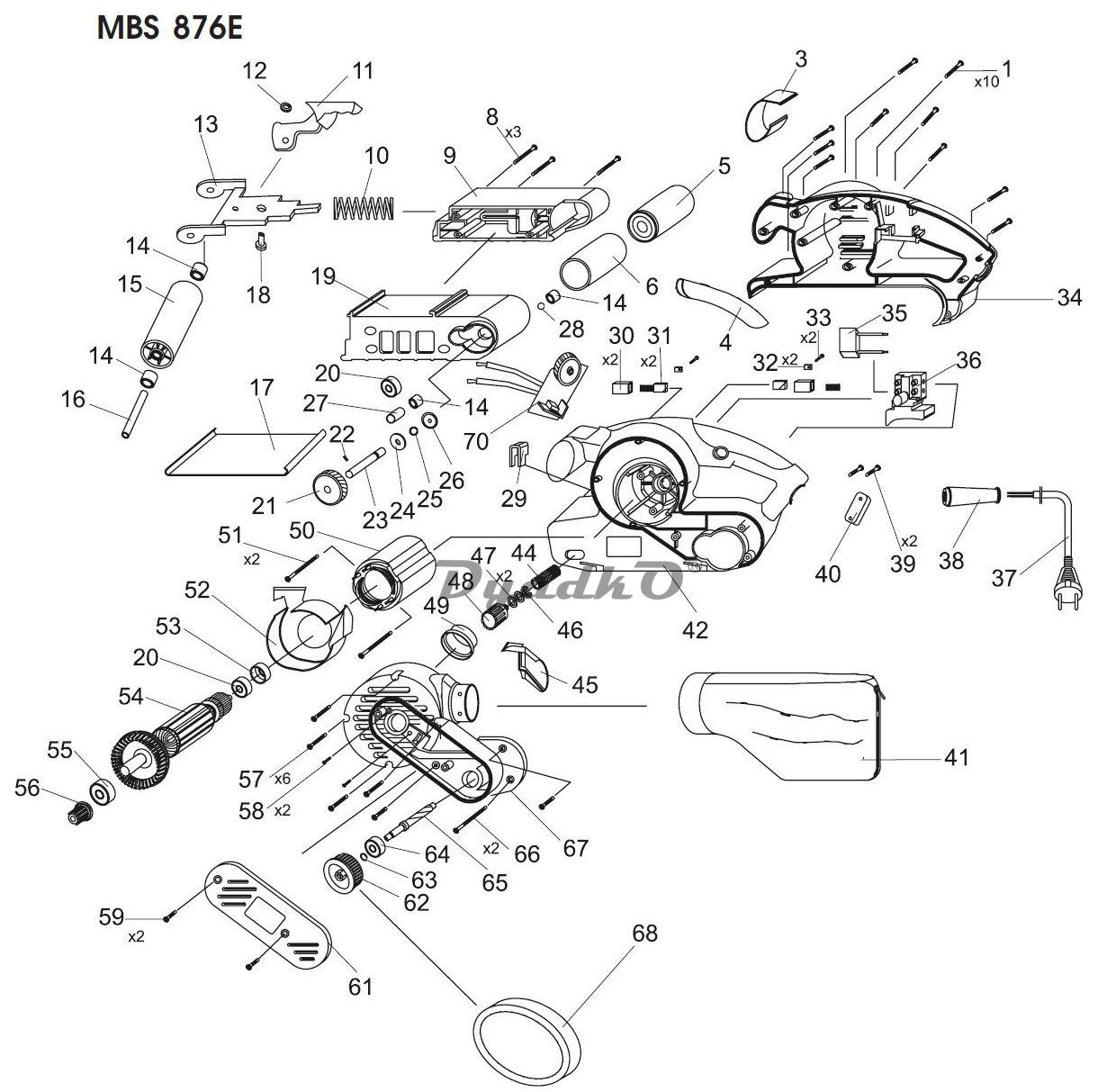

Схема SPARKY MBS 876E (180041)

1 Винт ST4.2X16 MBS 876&MBS 876E
3 Накладка передняя MBS 876&MBS 876E
4 Накладка ручки MBS 876&MBS 876E
5 Ролик ведущий MBS 876&MBS 876E
6 Втулка резиновая MBS 876&MBS 876E
8 Винт ST4.2X35 MBS 876&MBS 876E
9 Основа зажима MBS 876&MBS 876E
10 Пружинa MBS 876&MBS 876E
11 Рычаг MBS 876&MBS 876E
12 Шайба MBS 876&MBS 876E
13 Опора MBS 876&MBS 876E
14 Подшипник игольчатый MBS 876&MBS 876E
15 Ролик ведомый MBS 876&MBS 876E
16 Ось MBS 876&MBS 876E
17 Подошва MBS 876&MBS 876E
18 Заклепка MBS 876&MBS 876E
19 Опора монтажная MBS 876&MBS 876E
20 Подшипник 626 MBS 876&MBS 876E
21 Колесо зубчатое MBS 876&MBS 876E
22 Штифт MBS 876&MBS 876E
23 Вал MBS 876&MBS 876E
24 Шайба MBS 876&MBS 876E
25 Кольцо запорное MBS 876&MBS 876E
26 Шайба MBS 876&MBS 876E
27 Кольцо MBS 876&MBS 876E
28 Кольцо запорное MBS 876&MBS 876E
29 Пластина подшиника MBS 876&MBS 876E
30 Щеткодержатель MBS 876&MBS 876E
31 Щетка MBS 876&MBS 876E
32 Скоба для щеткодержателя MBS 876&MBS 876E
33 Винт ST2.9X10 MBS 876&MBS 876E
34 Корпус правая часть MBS 876E
35 Конденсатор MBS 876&MBS 876E
36 Выключатель MBS 876&MBS 876E
37 Сетевой шнур MBS 876&MBS 876E
38 Муфта сетевого шнура MBS 876&MBS 876E
39 Винт ST4.2X16 MBS 876&MBS 876E
40 Скоба сетевого шнура MBS 876&MBS 876E
41 Мешок MBS 876&MBS 876E
42 Корпус левая часть MBS 876&MBS 876E
44 Пружина MBS 876&MBS 876E
45 Отражатель MBS 876&MBS 876E
46 Кольцо MBS 876&MBS 876E
47 Шайба MBS 876&MBS 876E
48 Ролик регулирующий MBS 876&MBS 876E
49 Пластина подшиника MBS 876&MBS 876E
50 Статор в сборе MBS 876&MBS 876E
51 Винт ST4.2X60 MBS 876&MBS 876E
52 Диффузор MBS 876&MBS 876E
53 Втулка каучуковая MBS 876&MBS 876E
54 Ротор в сборе MBS 876&MBS 876E
55 Подшипник 608 MBS 876&MBS 876E
56 Шкив ведомый MBS 876&MBS 876E
57 Винт ST4.2X16 MBS 876&MBS 876E
58 Винт ST2.9X10 MBS 876&MBS 876E
59 Винт ST4.2X13 MBS 876&MBS 876E
61 Кожух ремня MBS 876&MBS 876E
62 Шкив ведомый MBS 876&MBS 876E
63 Шайба MBS 876&MBS 876E
64 Подшипник 627 MBS 876&MBS 876E
65 Вал MBS 876&MBS 876E
66 Винт ST4.2X65 MBS 876&MBS 876E
67 Крышка корпуса MBS 876&MBS 876E
68 Ремень MBS 876&MBS 876E
70 Электронное устройство MBS 876E
204 Консистентная смазка 2 - 1,00 kg.
