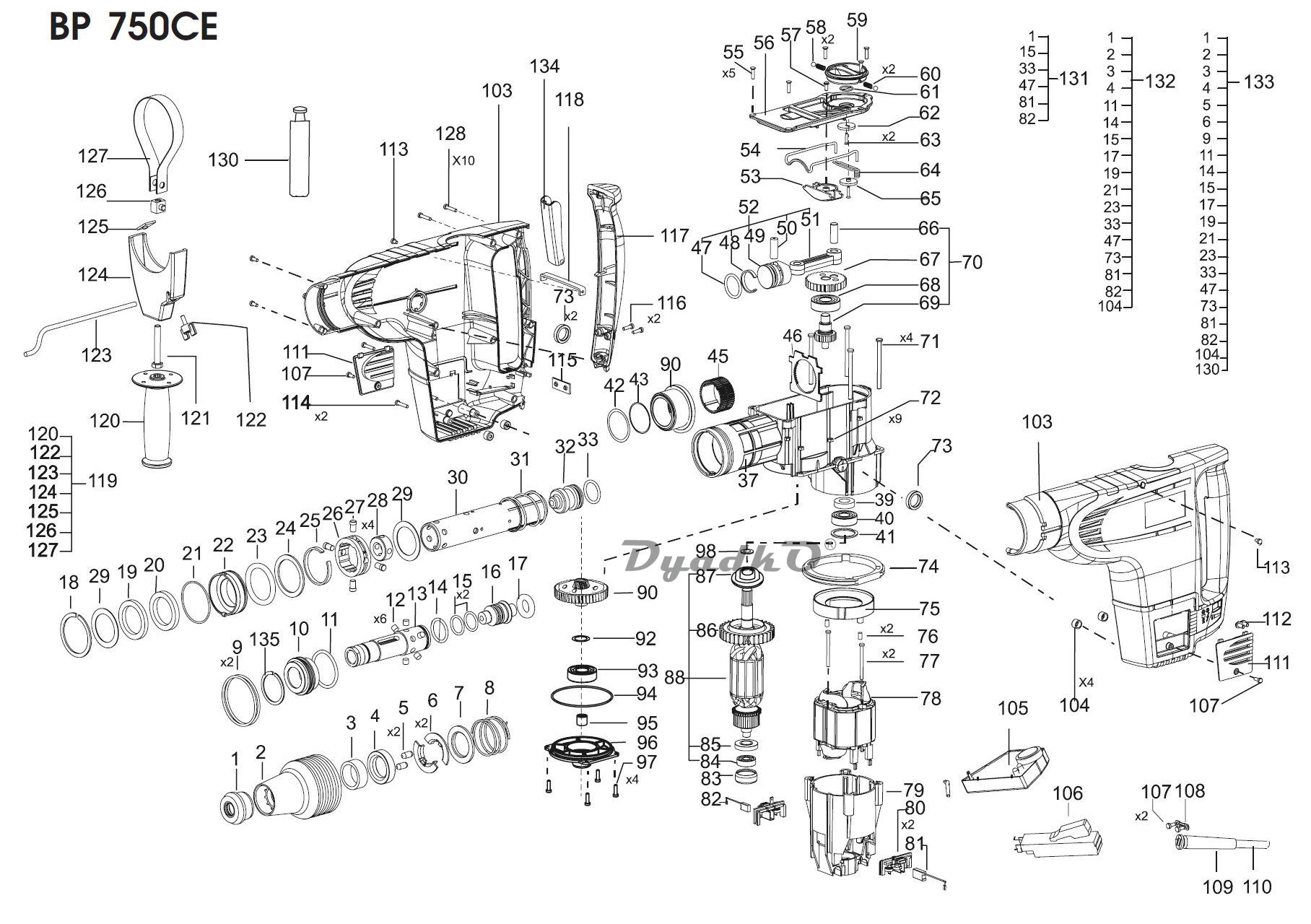

Схема SPARKY BP 750CE (172827), BP 750CE HD (158938)

1 Втулка резиновая
2# Крышка SDS
2## Крышка SDS
3 Кольцо
4 Кольцо
5 Шпонка цилиндрическая
6 Полукольцо
7 Кольцо
8 Пружинa
9 Кольцо 66X2B
10 Кольцо
11 Кольцо 46X4 NBR70
12 Ролик 8X8
13 Шпиндель SDS
14 Кольцо 26X2 NBR70
15 Кольцо 22X3 FPM70
16 Ударник промежуточный
17 Кольцо 18X8 FPM70
18 Кольцо A60
19 Уплотнитель
20 Уплотнитель AS40x55x7 NBR
21 Кольцо 56X2 NBR70
22 Опора передная
23 Кольцо 45X7 NBR70
24 Шайба регулирующая
25 Кольцо
26 Кольцо специальное
27 Штифт
28 Кольцо специальное
29 Шайба регулирующая
30 Шпиндель
31 Пружинa
32 Ударник
33 Кольцо 26.58X3.53 FPM80
37 Тело в сборе
39 Уплотнитель AS15x28x7 NBR
40 Подшипник 6202-2RS-P63-LDS18Sp.A
41 Кольцо фиксирующее А35
41* Кольцо фиксирующее А35-1D
42 Шайба
43 Шайба
45 Муфта зубная
46 Прокладка
47 Кольцо 28X3.5 FPM80
48*** Кольцо
49*** Шток
49**** Шток
50*** Ось
50**** Штифт
51 Шатун
52*** Поршен в сборе
52**** Поршен в сборе
53 Привод
54 Вилка
55 Винт М4х18
56 Крышка
57 Винт K 4x9.5
58 Шарик 5-200
59 Переключатель
60 Пружинa
61 Кольцо 13X1.5B
62 Шайба регулирующая
63 Винт BZ2,9x16DIN7982
64 Пружинa
65 Шайба регулирующая
66 Штифт
67 Колесо зубчатое большое
68 Подшипник 6203 2RSR FA177/INA
69 Вал-зубчатое колесо
70 Вал промежуточный в сборе
71 Винт 5х64х20
72 Гайка М4
73 Прокладка резиновая
74 Кольцо
75 Диффузор
76 Прижим
77 Винт K 4x64
78 Статор в сборе
79 Тело моторное
80 Щеткодержатель в сборе
81 Щетка
82 Щетка
83 Втулка резиновая
84 Подшипник 6000-2ZP63LDS18
85 Шайба защитная
86 Вентилятор
87 Уплотнитель
88 Ротор в сборе
90 Предохранительный узел
92 Шайба компенсирующая
93 Подшипник 6203 2RSR FA177/INA
94 Кольцо 80X2B
95 Подшипник HK1012
96 Крышка подшипника
97 Винт M4X20
98 Шайба регулирующая
103 Корпус
104 Втулка резиновая
105 Электронное устройство
106 Выключатель
107 Винт K 4x9.5
108 Скоба сетевого шнура
109 Втулка сетевого шнура
110# Сетевой шнур
110## Сетевой шнур RAL 3020
111 Пара крышкек
112 Световод
113 Винт F2-M4x8
114 Винт 5х45
115 Планка
116 Винт F2-M4x14
117 Прокладка
118 Скоба
119 Рукоятка в сборе
120 Рукоятка
121 Болт D1-M8X40
122 Болт фиксирующий
123 Ограничитель
124 Станина
125 Планка
126 Обтягивающая планка
127 Скоба
128 Винт K 4x18
130 Масло
131 I сервисный комплект
132 II сервисный комплект
133 III сервисный комплект
134 Ручка
135* Кольцо B30-2B
135** Кольцо B30
201 Инструкция по эксплуатации
202 Кейс
204*** Консистентная смазка Liver T-0 - 1,00 kg.
204**** Консистентная смазка G34-130 - 1,00 kg.
Примечание:
* с 01.02.2008
** с 01.09.2008
*** по 09.09.2010
**** с 09.09.2010
# только для BP 750CE prof.
## только для BP 750CE HD prof.
