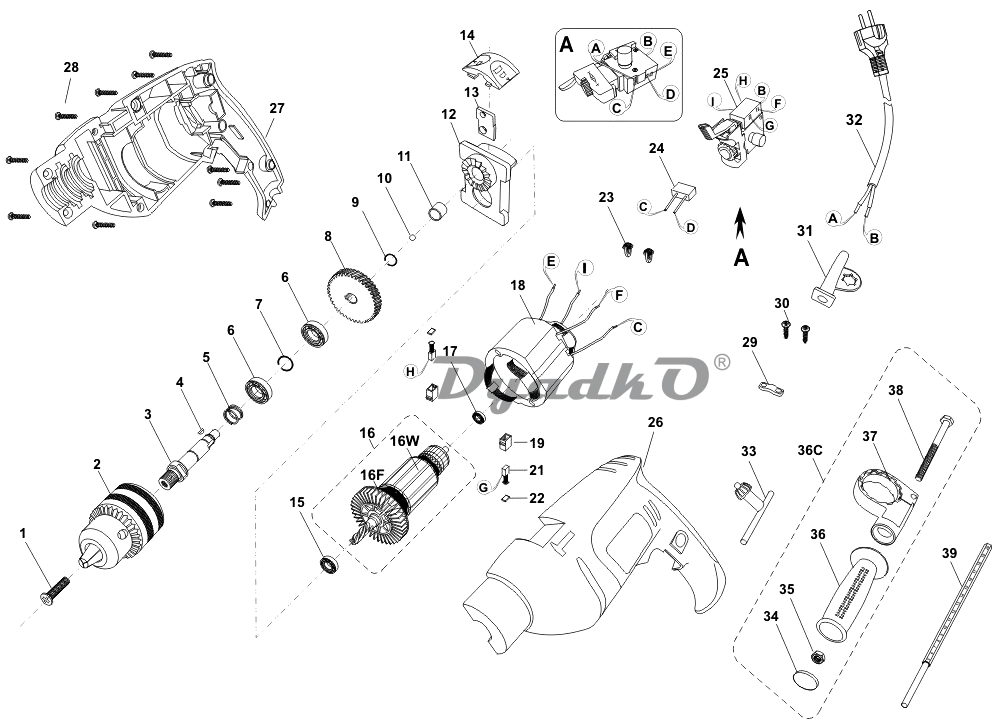

Схема URAGAN PBMS-810-E

1 Винт М5х25 PH2 (левый) UM01-001-005
2 Патрон с ключом, для дрели, 1/2, 1,5-13мм UAC-13-1/2
3 Шпиндель
4 Шпонка
5 Пружина h16 D14,5 4 витка
6 Подшипник шариковый 6001-2RS (28х12х8) U009-600-1RS
7 Кольцо стопорное
8 Шестерня ударная
9 Кольцо стопорное
10 Шарик стальной D5
11 Втулка D12 D8 h8
12 Промщит с ударной панелью
13 Планка переключения удар-сверление
14 Переключатель удар-сверление
15 Подшипник шариковый 628-2RS (24х8х8) U009-628-RS0
16 Ротор (z=4)
16F Крыльчатка
16W Ротор без крыльчатки
17 Подшипник шариковый 626-2RS (19х6х6) U009-626-RS0
18 Статор
19 Щеткодержатель в сборе
21 Щетка
22 Крышка щеткодержателя
23 Катушка индукторная
24 Конденсатор 0,33 мкФ
25 Выключатель FA2-4/1 BEK 4(4)A 250V 5E4
26 Корпус левая часть
27 Корпус правая часть
28 Саморез 4х18 T20 UM02-000-028
29 Прижим шнура
30 Саморез 4х18 PH2 UM02-000-027
31 Воротник шнура U098-001-002
32 Шнур сетевой резин, 2х0,75мм, 2м U099-004-005
33 Ключ для патрона, 13мм
34 Заглушка
35 Гайка М8 UM05-000-007
36 Рукоятка дополнительная
36C Рукоятка дополнительная в сборе
37 Хомут
38 Болт М8х100 UM03-000-008
39 Линейка-упор
