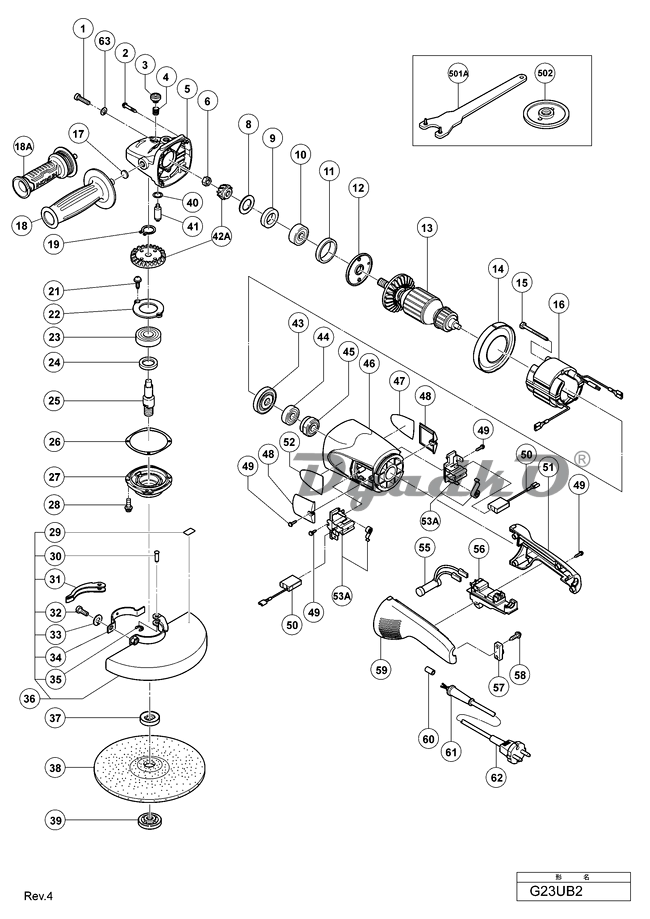

Схема HITACHI G23UB2
1
Фиксирующий шуруп \\ SEAL LOCK HEX. SOCKET HD. BOLT M5X14
2
Фиксирующий шуруп D5X35 \\ TAPPING SCREW (W/FLANGE) D5X35
3
Нажимная кнопка выключателя \\ PUSHING BUTTON
4
Пружина прижимная \\ SPRING
5
Корпус редуктора \\ GEAR COVER ASS\'Y (INCLUD.3.4.17.40.41)
6
Фиксирующая гайка M10 \\ SPECIAL NUT M10
8
Шайба. \\ SEAL WASHER
9
Войлочная прокладка \\ FELT PACKING
10
Подшипник шариковый 37 мм. \\ BALL BEARING 6301DDCMPS2L
11
Сальник \\ RUBBER RING (B)
12
Крышка подшипника \\ BEARING COVER (A)
14
Пластиковая крышка вентилятора \\ FAN GUIDE
15
Шуруп крепежный М5Х75 \\ HEX. HD. TAPPING SCREW D5X75
17
Уплотнительная прокладка \\ FELT WASHER
18
Боковая рукоятка \\ SIDE HANDLE FOR M14
18A
SIDE HANDLE (FOR VIBRATION-ABSORBING)
19
Стопорное кольцо . D-12 мм.(10шт.) \\ RETAINING RING FOR D12 SHAFT (10 PCS.)
21
Шуруп. M 5X10. 10 шт. \\ MACHINE SCREW M5X10 (10 PCS.)
22
Крышка подшипника \\ BEARING COVER (B)
23
Подшипник шариковый 42 мм. \\ BALL BEARING 6302DDCMPS2L
24
Войлочная прокладка \\ FELT PACKING (B)
25
Шпиндель стальной \\ SPINDLE
26
Сальник резиновый \\ SEAL PLATE
27
Крышка редуктора \\ PACKING GLAND
28
Фиксирующий болт М5Х16 \\ HEX. SOCKET HD. BOLT (W/FLANGE) M5X16
29
Наклейка \\ LABEL
30
Штифт кожуха \\ SET PIN
31
Рычаг \\ LEVER
32
Фиксирующий болт М8Х22 \\ BOLT M8X22
33
Пружинная шайба. М8. 10 шт. \\ SPRING WASHER M8 (10 PCS.)
34
Прижимная скоба защитного кожуха диска \\ SET PIECE
35
Кольцо резиновое уплотнительное \\ RETAINING RING (E-TYPE) FOR D5 SHAFT
36
Стальной защитный кожух \\ WHEEL GUARD ASS\'Y (INCLUD.29-35)
38
Отрезные диски 230MM A24R 25 PCS (OLD 937910Z) \\ D. C. WHEELS 230MM A24R (25 PCS.) (FOR AUS)
39
Гайка. М14Х2 \\ WHEEL NUT M14X2
40
Уплотнительное кольцо \\ O-RING
41
Фиксирующий штифт \\ LOCK PIN
42A
Зубчатая пара редуктора \\ GEAR AND PINION SET
43
Резиновый пыльник \\ DUST SEAL
44
Подшипник шариковый 26мм. \\ BALL BEARING 6000VVCMPS2L
45
Втулка подшипника \\ BEARING BUSHING
46
Корпус пластиковый \\ HOUSING ASS\'Y (INCLUD.45)
47
NAME PLATE \\ NAME PLATE
48
Крышка угольных щеток электродвигателя \\ BRUSH COVER
49
Фиксирующий шуруп М4Х16 \\ TAPPING SCREW (W/FLANGE) D4X16 (BLACK)
51
Пластиковая рукоятка \\ HANDLE (B)
52
HITACHI LABEL \\ HITACHI LABEL
53A
Держатель угольных щеток ( 1 пара) \\ BRUSH HOLDER SET
55
Резистор постоянный \\ RESISTOR
57
Зажим пластиковый для провода \\ CORD CLIP
58
Винт D4X16 \\ TAPPING SCREW (W/FLANGE) D4X16
59
Пластиковая рукоятка \\ HANDLE (A)
60
Втулка пластиковая \\ TUBE (D)
63
Пружинная шайба. М5. 10 шт. \\ SPRING WASHER M5 (10 PCS.)
501A
Ключ специальный \\ WRENCH
502
Прижимная гайка (B) \\ WHEEL NUT (B) (FOR AUS)
601
Быстрозажимная гайка диска УШМ \\ SUPER WASHER
602A
Рукоятка трубчатая в сборе (OLD 322141) \\ PIPE HANDLE SET (INCLUD.603)
603
Болт специальный М14 \\ BOLT M14 (FOR PIPE HANDLE)
604
WHEEL GUARD (FOR CUTTING) (EXCEPT FOR USA.CAN.KOR)
*56
Выключатель электрический на 10А \\ SWITCH (2P PILLAR TYPE) W/SAFETY LOCK
*56
Выключатель кнопочный 220В \\ SWITCH (2P PILLAR TYPE) W/SAFETY LOCK (W/LOCK FOR FRG.BEL.AUT.ESP)
*50
Угольные щетки (1 пара) \\ CARBON BRUSH 7X17X22.5 (1 PAIR) (FOR AUS.GBR.NOR.FIN)
*50
Угольные щетки (1 пара) \\ CARBON BRUSH (AUTO STOP TYPE) (1 PAIR)
*50
Угольные щетки (1 пара) \\ CARBON BRUSH 7X17X22.5 (1 PAIR)
*13
Якорь электродвигателя \\ ARMATURE ASS\'Y 110V-120V (INCLUD.9.10.43.44)
*61
Кембрик. D8.0 \\ CORD ARMOR D8.2
*61
Кембрик. D-10.7 \\ CORD ARMOR D10.7
*62
Сетевой кабель 220 В. длина 10.75 М \\ CORD ((CORD ARMOR D10.7))
*62
Провод электрический \\ CORD ((CORD ARMOR D8.2) FOR AUS)
*62
Провод электрический 5M 2 X 1.5 H07RN-F (W/O PLUG) \\ CORD ((CORD ARMOR D10.7) FOR GBR (230V))
*62
Провод для GBR 110 VOLT \\ CORD ((CORD ARMOR D10.7) FOR GBR (110V))
*13
Якорь электродвигателя 220-230В \\ ARMATURE 220V-230V
Принадлежности STANDARD
\\ STANDARD ACCESSORIES
*13
Якорь электродвигателя 240V \\ ARMATURE 240V
*16
Статор электродвигателя \\ STATOR 110V-120V
OPTIONAL SCCESSORIES \\ OPTIONAL SCCESSORIES
*16
Статор электродвигателя 220 В \\ STATOR 220V-230V
*16
Статор электродвигателя 240V \\ STATOR 240V
*37
Шайба. М14 \\ WHEEL WASHER (C)
*37
Шайба фиксирующая диска \\ WHEEL WASHER (B) (FOR AUS)
