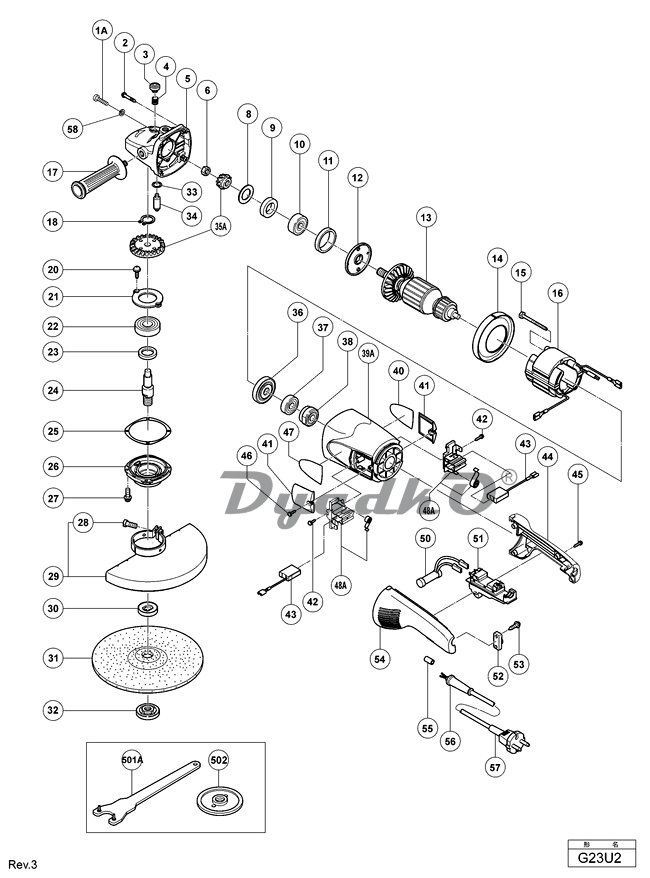

Схема HITACHI G23U2

1A Фиксирующий шуруп \\ SEAL LOCK HEX. SOCKET HD. BOLT M5X14
2 Фиксирующий шуруп D5X35 \\ TAPPING SCREW (W/FLANGE) D5X35
3 Нажимная кнопка выключателя \\ PUSHING BUTTON
4 Пружина прижимная \\ SPRING
5 Корпус редуктора \\ GEAR COVER ASS\'Y (INCLUD.3.4.33.34)
6 Фиксирующая гайка M10 \\ SPECIAL NUT M10
8 Шайба. \\ SEAL WASHER
9 Войлочная прокладка \\ FELT PACKING
10 Подшипник шариковый 37 мм. \\ BALL BEARING 6301DDCMPS2L
11 Сальник \\ RUBBER RING (B)
12 Крышка подшипника \\ BEARING COVER (A)
13 Якорь электродвигателя 220 В. \\ ARMATURE 220V-240V
14 Пластиковая крышка вентилятора \\ FAN GUIDE
15 Шуруп крепежный М5Х70 \\ HEX. HD. TAPPING SCREW D5X60
17 Боковая рукоятка \\ SIDE HANDLE FOR M14
18 Стопорное кольцо . D-12 мм.(10шт.) \\ RETAINING RING FOR D12 SHAFT (10 PCS.)
20 Шуруп. M 5X10. 10 шт. \\ MACHINE SCREW M5X10 (10 PCS.)
21 Крышка подшипника \\ BEARING COVER (B)
22 Подшипник шариковый 42 мм. \\ BALL BEARING 6302DDCMPS2L
23 Войлочная прокладка \\ FELT PACKING (B)
24 Шпиндель стальной \\ SPINDLE
25 Сальник резиновый \\ SEAL PLATE
26 Крышка редуктора \\ PACKING GLAND
27 Фиксирующий болт М5Х16 \\ HEX. SOCKET HD. BOLT (W/FLANGE) M5X16
28 Фиксирующий болт М8Х22 \\ BOLT M8X22
29 Кожух защитный для диска УШМ \\ WHEEL GUARD ASS\'Y (INCLUD.28)
31 Отрезные диски 230MM A24R 25 PCS (OLD 937910Z) \\ D. C. WHEELS 230MM A24R (25 PCS.) (FOR AUS)
32 Гайка. М14Х2 \\ WHEEL NUT M14X2
33 Уплотнительное кольцо \\ O-RING
34 Фиксирующий штифт \\ LOCK PIN
35A Зубчатая пара редуктора \\ GEAR AND PINION SET
36 Резиновый пыльник \\ DUST SEAL
37 Подшипник шариковый 26мм. \\ BALL BEARING 6000VVCMPS2L
38 Опора подшипника \\ BEARING BUSHING
39A Корпус электродвигателя \\ HOUSING ASS\'Y (INCLUD.38)
40 NAME PLATE \\ NAME PLATE
41 Крышка угольных щеток электродвигателя \\ BRUSH COVER
42 Фиксирующий шуруп М4Х16 \\ TAPPING SCREW (W/FLANGE) D4X16 (BLACK)
44 Пластиковая рукоятка \\ HANDLE (B)
45 Фиксирующий шуруп М4Х16 \\ TAPPING SCREW (W/FLANGE) D4X16 (BLACK)
46 Фиксирующий шуруп М4Х16 \\ TAPPING SCREW (W/FLANGE) D4X16 (BLACK)
47 HITACHI LABEL \\ HITACHI LABEL
48A Держатель угольных щеток ( 1 пара) \\ BRUSH HOLDER SET
50 Резистор постоянный \\ RESISTOR
52 Зажим пластиковый для провода \\ CORD CLIP
53 Винт D4X16 \\ TAPPING SCREW (W/FLANGE) D4X16
54 Пластиковая рукоятка \\ HANDLE (A)
55 Втулка пластиковая \\ TUBE (D) (FOR CORD)
58 Пружинная шайба. М5. 10 шт. \\ SPRING WASHER M5 (10 PCS.)
501A Ключ специальный \\ WRENCH
502 Прижимная гайка (B) \\ WHEEL NUT (B) (FOR AUS)
601 Быстрозажимная гайка диска УШМ \\ SUPER WASHER
602A Рукоятка трубчатая в сборе (OLD 322141) \\ PIPE HANDLE SET (INCLUD.603)
603 Болт специальный М14 \\ BOLT M14 (FOR PIPE HANDLE)
604 WHEEL GUARD (FOR CUTTING) (EXCEPT FOR USA.CAN.KOR)
*51 Выключатель электрический на 10А \\ SWITCH (2P PILLAR TYPE) W/SAFETY LOCK (W/O LOCK FOR AUS)
*30 Шайба. М14 \\ WHEEL WASHER (C)
*16 STATOR 240V
*16 Статор электродвигателя \\ STATOR 220V-230V
*43 Угольные щетки (1 пара) \\ CARBON BRUSH 7X17X22.5 (1 PAIR) фото аналога
*43 Угольные щетки (1 пара) \\ CARBON BRUSH (AUTO STOP TYPE) (1 PAIR)
*51 Выключатель кнопочный 220В \\ SWITCH (2P PILLAR TYPE) W/SAFETY LOCK (W/LOCK)
*30 Шайба фиксирующая диска \\ WHEEL WASHER (B) (FOR AUS)
*56 Кембрик. D-10.7 \\ CORD ARMOR D10.7
*56 Кембрик. D8.0 \\ CORD ARMOR D8.2
*57 Провод электрический (NEW 714500) \\ CORD ((CORD ARMOR D10.7))
*57 Провод электрический \\ CORD ((CORD ARMOR D10.7) FOR SUI)
*57 Провод электрический FOR AUS (OLD 500226Z/500411Z) \\ CORD ((CORD ARMOR D8.2) FOR AUS)
Принадлежности STANDARD \\ STANDARD ACCESSORIES
Принадлежности OPTIONAL \\ OPTIONAL ACCESSORIES
