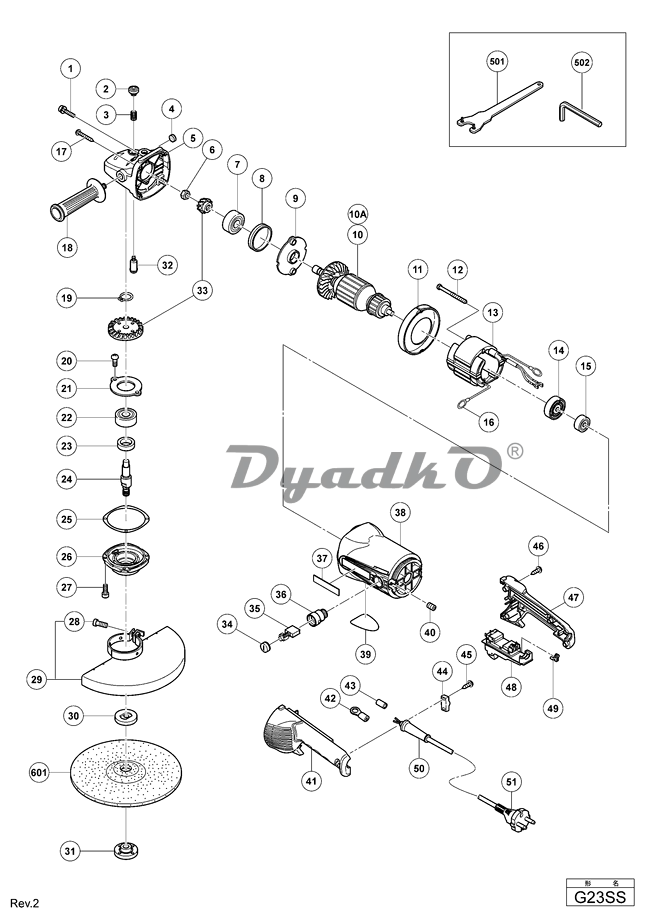

1 |
Фиксирующий шуруп М5Х14 \\ SEAL LOCK SCREW (W/SP.WASHER)M5X14(BLACK |
|
2 |
Нажимная кнопка выключателя \\ PUSHING BUTTON |
|
3 |
Пружина прижимная \\ SPRING |
|
4 |
Уплотнительная прокладка \\ FELT WASHER |
|
5 |
Крышка редуктора \\ GEAR COVER ASS\\\'Y (INCLUD.2-4.32) |
|
6 |
Фиксирующая гайка M10 \\ SPECIAL NUT M10 |
|
7 |
Подшипник шариковый 37 мм. \\ BALL BEARING 6301VVCMPS2L |
|
8 |
Резиновое кольцо \\ RUBBER RING |
|
9 |
Крышка подшипника \\ BEARING COVER |
|
11 |
Корпус крыльчатки \\ FAN GUIDE |
|
12 |
Шуруп крепежный М5Х70 \\ HEX. HD. TAPPING SCREW D5X60 |
|
14 |
Противопылевое уплотнение \\ DUST SEAL |
|
15 |
Подшипник шариковый 26мм. \\ BALL BEARING 6000VVCMPS2L |
|
16 |
Контакты угольных щеток \\ BRUSH TERMINAL |
|
17 |
Шуруп крепежный D5X35 (с фланцем) \\ TAPPING SCREW (W/FLANGE) D5X35 (BLACK) |
|
18 |
Боковая рукоятка \\ SIDE HANDLE FOR M14 |
|
19 |
Стопорное кольцо . D-12 мм.(10шт.) \\ RETAINING RING FOR D12 SHAFT (10 PCS.) |
|
20 |
Шуруп. M 5X10. 10 шт. \\ MACHINE SCREW M5X10 (10 PCS.) |
|
21 |
Крышка подшипника \\ BEARING COVER (B) |
|
22 |
Подшипник шариковый 42 мм. \\ BALL BEARING 6302VVCMPS2L |
|
23 |
Войлочная прокладка \\ FELT PACKING (B) |
|
25 |
Сальник резиновый \\ SEAL PLATE |
|
26 |
Крышка редуктора \\ PACKING GLAND |
|
27 |
Фиксирующий болт М5Х16 \\ HEX. SOCKET HD. BOLT (W/FLANGE) M5X16 |
|
28 |
Болт крепежный M8X25 (10 шт) \\ HEX. SOCKET HD. BOLT M8X25 (10 PCS.) |
|
32 |
Фиксирующий штифт \\ LOCK PIN |
|
33 |
Зубчатая пара редуктора \\ GEAR AND PINION SET |
|
34 |
Крышка угольных щеток \\ BRUSH CAP |
|
35 |
Угольные щетки (1 пара) \\ CARBON BRUSH (1 PAIR) |
|
36 |
Держатель угольных щеток \\ BRUSH HOLDER |
|
37 |
HITACHI LABEL \\ HITACHI LABEL |
|
38 |
Корпус электродвигателя \\ HOUSING ASS\\\'Y (INCLUD.36.40) |
|
39 |
NAME PLATE \\ NAME PLATE |
|
40 |
Шуруп. M 5 X 8 \\ HEX. SOCKET SET SCREW M5X8 |
|
41 |
Часть рукоятки (А) \\ HANDLE (A) |
|
42 |
Контакты зажимные M4.0 (100 PCS.) \\ TERMINAL M4.0 (10 PCS.) (FOR USA.CAN) |
|
44 |
Зажим пластиковый для провода \\ CORD CLIP |
|
45 |
Винт D4X16 \\ TAPPING SCREW (W/FLANGE) D4X16 |
|
46 |
Фиксирующий шуруп М4Х16 \\ TAPPING SCREW (W/FLANGE) D4X16 (BLACK) |
|
47 |
Часть рукоятки (В) \\ HANDLE (B) |
|
49 |
Крышка выключателя \\ SWITCH COVER (FOR USA.CAN) |
|
501 |
Ключ специальный \\ WRENCH |
|
502 |
Ключ шестигранник на 6мм \\ HEX. BAR WRENCH 6MM |
|
601 |
Отрезные диски 230MM A24R 25 PCS (OLD 937910Z) \\ D. C. WHEELS 230MM A24R (25 PCS.) |
|
602 |
Быстрозажимная гайка диска УШМ \\ SUPER WASHER |
|
603 |
Рукоятка трубчатая в сборе (OLD 322141) \\ PIPE HANDLE SET (INCLUD.604) |
|
604 |
Болт специальный М14 \\ BOLT M14 (FOR PIPE HANDLE) |
|
605 |
WHEEL GUARD (FOR CUTTING) (EXCEPT FOR USA.CAN.KOR) |
|
*51 |
Провод электрический \\ CORD ((CORD ARMOR D10.7) FOR USA.CAN.MEX) |
|
*10 |
Якорь электродвигателя 110 VOLT \\ ARMATURE 110V (FOR TPE) |
|
*10 |
Якорь электродвигателя 120V-127V \\ ARMATURE ASS\\\'Y 120V-127V (INCLUD.7.14.15) |
|
*10 |
Якорь электродвигателя 220-240В \\ ARMATURE 220V-240V (FOR CHN) |
|
*13 |
Статор электродвигателя 110 VOLT \\ STATOR ASS\\\'Y 110V (INCLUD.16) |
|
*13 |
Статор электродвигателя 120V \\ STATOR ASS\\\'Y 120V (INCLUD.16) |
|
*13 |
Статор электродвигателя 127V \\ STATOR ASS\\\'Y 127V (INCLUD.16) |
|
*13 |
Статор электродвигателя 220-230В \\ STATOR ASS\\\'Y 220V-230V (INCLUD.16) |
|
*13 |
Статор электродвигателя 240V \\ STATOR ASS\\\'Y 240V (INCLUD.16) |
|
*24 |
Шпиндель стальной \\ SPINDLE |
|
*24 |
Шпиндель \\ SPINDLE (FOR USA.CAN.MEX) |
|
*29 |
Защитный кожух диска \\ WHEEL GUARD ASS\\\'Y (INCLUD.28) |
|
*29 |
Защитный кожух диска \\ WHEEL GUARD ASS\\\'Y (INCLUD.28 FOR USA.CAN.MEX) |
|
*30 |
Шайба. М14 \\ WHEEL WASHER (C) |
|
*30 |
Шайба фиксирующая диска \\ WHEEL WASHER (B) (FOR AUS) |
|
*30 |
Прижимная шайба (B) для D5/8 \\ WHEEL WASHER (B) FOR D5/8\\\" HOLE (FOR USA.CAN.MEX) |
|
*31 |
Гайка. М14Х2 \\ WHEEL NUT M14X2 |
|
*31 |
Прижимная гайка (B) \\ WHEEL NUT (B) (FOR AUS) |
|
*31 |
Прижимная гайка 5/8 -11UNC \\ WHEEL NUT 5/8\\\"-11UNC (FOR USA.CAN.MEX) |
|
|
Шестерня малая |
|
|
Шестерня большая |
|
*43 |
Втулка пластиковая \\ TUBE (D) |
|
*43 |
Трубка (D) (OLD 961820Z) \\ TUBE (D) (FOR GBR (110V)) |
|
*48 |
Выключатель кнопочный 220 В \\ SWITCH (2P PILLAR TYPE) W/SAFETY LOCK (W/LOCK) |
|
*48 |
Выключатель автоматический 10А \\ SWITCH (2P PILLAR TYPE) W/SAFETY LOCK (OFF/LOCK) |
|
*48 |
Выключатель в сборе с фиксатором \\ SWITCH (2P PILLAR TYPE) W/SAFETY LOCK (INCLUD.49 FOR USA.CAN) |
|
*50 |
Кембрик. D-10.7 \\ CORD ARMOR D10.7 |
|
*50 |
Кембрик. D8.0 \\ CORD ARMOR D8.2 |
|
*51 |
Провод электрический (NEW 714500) \\ CORD ((CORD ARMOR D10.7)) |
|
*51 |
Сетевой кабель 220В \\ CORD ((CORD ARMOR D8.2) FOR THA.INA.SIN.HKG) |
|
*51 |
Провод электрический (OLD 500214Z) \\ CORD ((CORD ARMOR D10.7) FOR VEN) |
|
*51 |
Провод электрический \\ CORD ((CORD ARMOR D10.7) FOR KUW.GBR (230V)) |
|
*51 |
Провод электрический 2.5M 2 X 2.5 W/O PLUG \\ CORD ((CORD ARMOR D10.7) FOR GBR (110V)) |
|
*51 |
Провод электрический FOR AUS (OLD 500226Z/500411Z) \\ CORD ((CORD ARMOR D8.2) FOR NZL.AUS) |
|
*51 |
Провод электрический \\ CORD ((CORD ARMOR D8.2) FOR CHN) |
|
*51 |
Провод электрический \\ CORD ((CORD ARMOR D8.2) FOR BRA) |
|
|
Принадлежности STANDARD \\ STANDARD ACCESSORIES |
|
|
Принадлежности OPTIONAL \\ OPTIONAL ACCESSORIES |
|
*10A |
ARMATURE 220V-240V (EXCEPT FOR CHN) |
|
*10A |
ARMATURE 220V (FOR UAE.BRA) |
|
*10A |
ARMATURE 110V (EXCEPT FOR TPE) |
