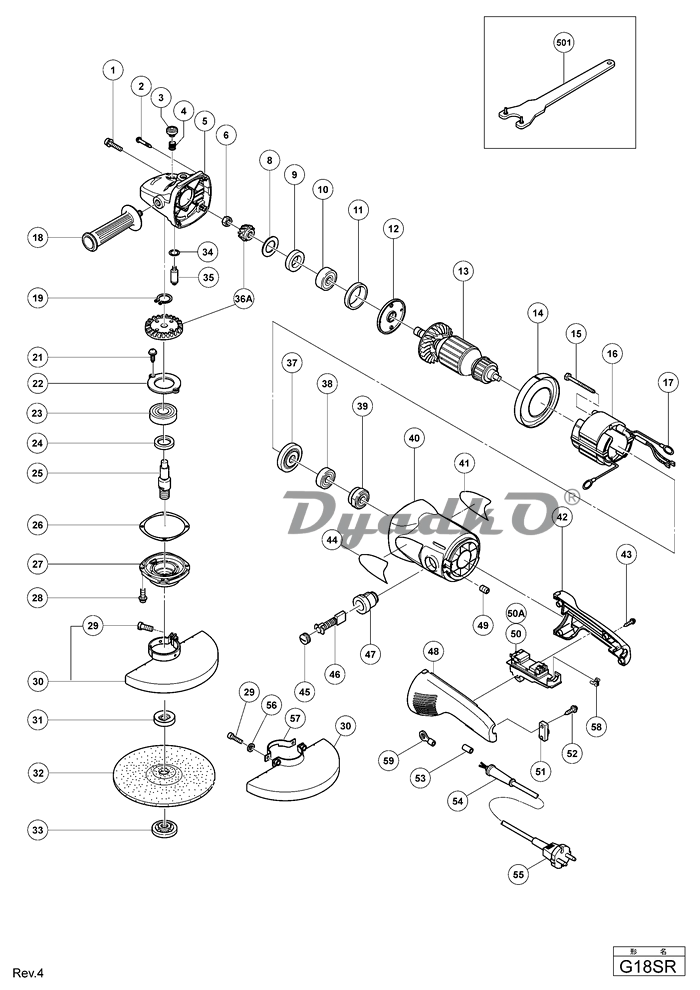

Схема HITACHI G18SR

1 Фиксирующий шуруп М5Х14 \\ SEAL LOCK SCREW (W/SP.WASHER)M5X14(BLACK
2 Шуруп крепежный D5X35 (с фланцем) \\ TAPPING SCREW (W/FLANGE) D5X35 (BLACK)
3 Нажимная кнопка выключателя \\ PUSHING BUTTON
4 Пружина прижимная \\ SPRING
5 Корпус редуктора \\ GEAR COVER ASS\'Y (INCLUD.3.4.34.35)
6 Фиксирующая гайка M10 \\ SPECIAL NUT M10
8 Шайба. \\ SEAL WASHER
9 Войлочная прокладка \\ FELT PACKING
10 Подшипник шариковый 37 мм. \\ BALL BEARING 6301VVCMPS2L
11 Сальник \\ RUBBER RING (B)
12 Крышка подшипника \\ BEARING COVER (A)
14 Пластиковая крышка вентилятора \\ FAN GUIDE (INCLUD.9.10.37.38)
15 Шуруп крепежный М5Х70 \\ HEX. HD. TAPPING SCREW D5X60
17 Контакт угольных щеток \\ BRUSH TERMINAL (INCLUD.17)
18 Боковая рукоятка \\ SIDE HANDLE FOR M14
19 Стопорное кольцо . D-12 мм.(10шт.) \\ RETAINING RING FOR D12 SHAFT (10 PCS.)
21 Шуруп. M 5X10. 10 шт. \\ MACHINE SCREW M5X10 (10 PCS.)
22 Крышка подшипника \\ BEARING COVER (B)
23 Подшипник шариковый 42 мм. \\ BALL BEARING 6302VVCMPS2L
24 Войлочная прокладка \\ FELT PACKING (B)
25 Шпиндель стальной \\ SPINDLE
26 Сальник резиновый \\ SEAL PLATE
27 Крышка редуктора \\ PACKING GLAND
28 Фиксирующий болт М5Х16 \\ HEX. SOCKET HD. BOLT (W/FLANGE) M5X16
29 Фиксирующий болт М8Х22 \\ BOLT M8X22
30 Защитный кожух диска УШМ \\ WHEEL GUARD ASS\'Y
31 Шайба. М14 \\ WHEEL WASHER (C)
32 Отрезные диски 180MM A24R 25 PCS (OLD 937933Z) \\ D. C. WHEELS 180MM A24R (25 PCS.)
33 Гайка. М14Х2 \\ WHEEL NUT M14X2
34 Уплотнительное кольцо \\ O-RING
35 Фиксирующий штифт \\ LOCK PIN
37 Резиновый пыльник \\ DUST SEAL
38 Подшипник шариковый 26мм. \\ BALL BEARING 6000VVCMPS2L
39 Втулка подшипника \\ BEARING BUSHING
40 Корпус электродвигателя \\ HOUSING ASS\'Y (INCLUD.39.47.49)
41 HITACHI LABEL \\ HITACHI LABEL
42 Часть рукоятки (В) \\ HANDLE (B)
43 Фиксирующий шуруп М4Х16 \\ TAPPING SCREW (W/FLANGE) D4X16 (BLACK)
44 NAME PLATE \\ NAME PLATE
45 Крышка угольных щеток \\ BRUSH CAP
47 Держатель угольных щеток \\ BRUSH HOLDER
48 Часть рукоятки (А) \\ HANDLE (A)
49 Шуруп. M 5 X 8 \\ HEX. SOCKET SET SCREW M5X8
50A Выключатель кнопочный 220 В \\ SWITCH (2P PILLAR TYPE) W/SAFETY LOCK (W/LOCK)
51 Зажим пластиковый для провода \\ CORD CLIP
52 Винт D4X16 \\ TAPPING SCREW (W/FLANGE) D4X16
53 Втулка пластиковая \\ TUBE (D) (FOR CORD)
56 Пружинная шайба. М8. 10 шт. \\ SPRING WASHER M8 (10 PCS.) (FOR USA.CAN.MEX)
57 Установочное кольцо \\ SET RING (A) (FOR USA.CAN.MEX)
58 Крышка выключателя \\ SWITCH COVER (FOR USA.CAN.MEX)
59 Контакты зажимные M4.0 (100 PCS.) \\ TERMINAL M4.0 (10 PCS.) (FOR USA.CAN.MEX)
501 Ключ специальный \\ WRENCH
601 Рукоятка трубчатая в сборе (OLD 322141) \\ PIPE HANDLE SET (INCLUD.602)
602 Болт специальный М14 \\ BOLT M14
603 Быстрозажимная гайка диска УШМ \\ SUPER WASHER
604 Защитный кожух диска 180 MM WITH BASE NEW \\ WHEEL GUARD BASE SET (WITH BASE FOOT)
605 Защитный кожух диска 180 MM W/O BASE NEW \\ WHEEL GUARD (FOR CUTTING) (WITHOUT BASE FOOT)
*25 Шпиндель \\ SPINDLE (FOR USA.CAN.MEX)
*50 Выключатель кнопочный 220 В \\ SWITCH (2P PILLAR TYPE) W/SAFETY LOCK (W/LOCK)
*50 Выключатель автоматический 10А \\ SWITCH (2P PILLAR TYPE) W/SAFETY LOCK (OFF/LOCK)
*50 Выключатель кнопочный 220В \\ SWITCH (2P PILLAR TYPE) W/SAFETY LOCK
*46 Угольные щетки (1 пара) \\ CARBON BRUSH (1 PAIR)
*29 Фиксирующий болт М8Х20 (10шт) \\ HEX. SOCKET HD. BOLT M8X20 (10 PCS.) (FOR USA.CAN.MEX)
*46 Угольные щетки (1 пара) \\ CARBON BRUSH (AUTO STOP TYPE) (1 PAIR)
*13 Якорь электродвигателя 120V \\ ARMATURE ASS\'Y 120V (INCLUD.9.10.37.38)
*54 Кембрик. D-10.7 \\ CORD ARMOR D10.7
*54 Кембрик. D8.0 \\ CORD ARMOR D8.2
*55 Провод электрический (NEW 714500) \\ CORD ((CORD ARMOR D10.7) FOR EUROPE)
*55 Сетевой кабель 220В \\ CORD ((CORD ARMOR D8.2) FOR SYR.IND.INA)
*55 Провод электрический \\ CORD ((CORD ARMOR D10.7) FOR USA.CAN.MEX)
*55 Провод электрический \\ CORD ((CORD ARMOR D8.2) FOR ARG)
*13 Якорь электродвигателя 127V \\ ARMATURE ASS\'Y 127V (INCLUD.9.10.37.38)
*33 Прижимная гайка 5/8 -11UNC \\ WHEEL NUT 5/8\"-11UNC (FOR USA.CAN.MEX)
*13 Якорь электродвигателя 220-240В \\ ARMATURE 220V-240V
*16 Статор электродвигателя 120V \\ STATOR ASS\'Y 120V (INCLUD.17)
Принадлежности STANDARD \\ STANDARD ACCESSORIES
*31 Прижимная шайба (B) для D5/8 \\ WHEEL WASHER (B) FOR D5/8\" HOLE (FOR USA.CAN.MEX)
Принадлежности OPTIONAL \\ OPTIONAL ACCESSORIES
*16 Статор электродвигателя 127V \\ STATOR ASS\'Y 127V (INCLUD.17)
*30 Защитный кожух диска \\ WHEEL GUARD (FOR USA.CAN.MEX)
*16 Статор электродвигателя 220-230В \\ STATOR ASS\'Y 220V-230V (INCLUD.17)
*36A Зубчатая пара редуктора \\ GEAR AND PINION SET (FOR USA.CAN.MEX)
*36A Зубчатая пара редуктора \\ GEAR AND PINION SET
