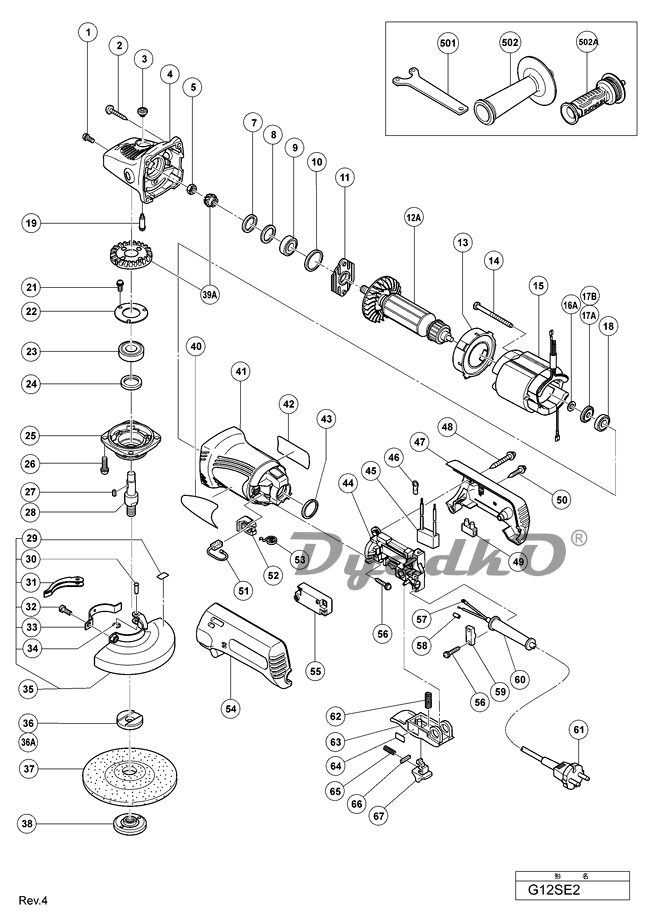

1 |
Фиксирующий шуруп М4Х10 \\ SEAL LOCK SCREW (W/SP. WASHER) M4X10 |
|
2 |
Фиксирующий шуруп Д5Х25 \\ TAPPING SCREW D5X25 (BLACK) |
|
3 |
Нажимная кнопка \\ PUSHING BUTTON |
|
4 |
Корпус редуктора \\ GEAR COVER ASS\'Y (INCLUD.3.19) |
|
5 |
Гайка М8 (1КОМПЛ.-10ШТ) \\ NUT M8 (10 PCS.) |
|
7 |
Кольцевое уплотнение . резиновое. для штробореза \\ SEAL RING (A) |
|
8 |
Шайба металлическая \\ WASHER (C) |
|
9 |
Подшипник шариковый 26 мм. \\ BALL BEARING 629T12DDC3PS2-L |
|
10 |
Кольцо уплотнительное резиновое \\ RUBBER RING |
|
11 |
Крышка подшипника \\ BEARING COVER |
|
12A |
Якорь электродвигателя \\ ARMATURE ASS\'Y 110V-120V (INCLUD.9.16-18) |
|
13 |
Направляющая крыльчатки вентилятора \\ FAN GUIDE |
|
14 |
Фиксирующий шуруп М4Х70 \\ HEX. HD. TAPPING SCREW D4X70 |
|
16A |
Опорная шайба \\ THRUST WASHER (FOR USA.CAN.GBR(110V)) |
|
17A |
Противопылевое уплотнение \\ DUST SEAL (A) (FOR USA.CAN.GBR(110V)) |
|
17B |
Текстильный пыльник для УШМ. G12S2 \\ DUST SEAL |
|
18 |
Подшипник шариковый 22 мм. \\ BALL BEARING 608VVC2PS2L |
|
19 |
Фиксирующий штифт \\ LOCK PIN |
|
21 |
Фиксирующий шуруп М4Х8 \\ SEAL LOCK SCREW (W/SP. WASHER) M4X8 |
|
22 |
Крышка подшипника \\ BEARING COVER (B) |
|
23 |
Подшипник шариковый 32 мм. \\ BALL BEARING 6201DDCMPS2L |
|
24 |
Противопыльное уплотнение \\ FELT PACKING |
|
25 |
Втулка металлическая \\ PACKING GLAND |
|
26 |
Фиксирующий шуруп М5Х16 \\ SEAL LOCK SCREW (W/SP. WASHER) M5X16 |
|
27 |
Шпонка. 3 Х 3 Х 8 \\ FEATHER KEY 3X3X8 |
|
29 |
Наклейка \\ LABEL |
|
30 |
Металический стержень кожуха УШМ \\ SET PIN |
|
31 |
Фиксирующий рычаг кожуха УШМ \\ LEVER |
|
32 |
Фиксирующий шуруп. М5 Х 25 \\ MACHINE SCREW (W/WASHERS) M5X25 (BLACK) |
|
33 |
Прижимная скоба для кожуха УШМ \\ SET PIECE (B) |
|
34 |
Стопорное кольцо \\ RETAINING RING (E-TYPE) FOR D2.5 SHAFT |
|
35 |
Защитный кожух диска УШМ \\ WHEEL GUARD ASS\'Y (TOOLLESS TYPE) (INCLUD.29-34) |
|
36A |
WHEEL WASHER (C) (FOR USA.CAN) |
|
37 |
Отрезные диски 115MM A36Q 25 PCS (OLD 937819Z) \\ D. C. WHEELS 115MM A36Q (25 PCS.) |
|
39A |
Зубчатая пара \\ GEAR AND PINION SET |
|
40 |
HITACHI LABEL \\ HITACHI LABEL |
|
41 |
Корпус электродвигателя \\ HOUSING |
|
42 |
NAME PLATE \\ NAME PLATE |
|
43 |
Резиновое кольцо \\ RUBBER RING |
|
44 |
Корпус выключателя .пластик \\ SWITCH BOX |
|
45 |
Конденсатор для подавления эл. помех \\ NOISE SUPPRESSOR (EXCEPT FOR USA.CAN) |
|
47 |
Часть задней крышки корпуса (В) \\ TAIL COVER (B) |
|
48 |
Фиксирующий шуруп Д4Х35 \\ TAPPING SCREW (W/FLANGE) D4X35 (BLACK) |
|
49 |
Зажим для внутренней проводки \\ PILLAR TERMINAL |
|
50 |
Фиксирующий шуруп D4X20 \\ TAPPING SCREW (W/FLANGE) D4X20 (BLACK) |
|
52 |
Держатель щеток электродвигателя \\ BRUSH HOLDER |
|
53 |
Пружина плоская спиральная \\ SPRING |
|
54 |
Часть задней крышки корпуса (А) \\ TAIL COVER (A) |
|
56 |
Винт D4X16 \\ TAPPING SCREW (W/FLANGE) D4X16 |
|
57 |
Зажим для контактов проводов \\ TERMINAL |
|
58 |
Втулка пластиковая \\ TUBE (D) (FOR GBR (110V)) |
|
59 |
Зажим пластиковый для провода \\ CORD CLIP |
|
60 |
Кембрик. D- 8.8 \\ CORD ARMOR D8.8 |
|
62 |
Прижимная пружина \\ SPRING |
|
63 |
Фиксирующий рычаг выключателя \\ PADDLE LEVER |
|
65 |
Прижимная пружина \\ SPRING (F) |
|
66 |
Шпонка 3X3X15 \\ FEATHER KEY 3X3X15 |
|
501 |
Специальный ключ \\ WRENCH |
|
502 |
Боковая рукоятка \\ SIDE HANDLE |
|
502A |
SIDE HANDLE (FOR VIBRATION-ABSORBING) |
|
503 |
Пластиковый кейс \\ CASE (FOR EUROPE) |
|
603 |
Шлифовальный диск 115MM C-P16 (10 PCS.) \\ SANDING DISCS 115MM C-P16 (10 PCS.) |
|
604 |
Шлифовальный диск 115MM C-P20 (10 PCS.) \\ SANDING DISCS 115MM C-P20 (10 PCS.) |
|
605 |
Шлифовальный диск 115MM C-P24 (10 PCS.) \\ SANDING DISCS 115MM C-P24 (10 PCS.) |
|
606 |
Шлифовальный диск 115MM C-P30 (10 PCS.) \\ SANDING DISCS 115MM C-P30 (10 PCS.) |
|
607 |
Шлифовальный диск 115MM C-P36 (10 PCS.) \\ SANDING DISCS 115MM C-P36 (10 PCS.) |
|
608 |
Шлифовальный диск 115MM C-P40 (10 PCS.) \\ SANDING DISCS 115MM C-P40 (10 PCS.) |
|
609 |
Шлифовальный диск 115MM C-P50 (10 PCS.) \\ SANDING DISCS 115MM C-P50 (10 PCS.) |
|
610 |
Шлифовальный диск 115MM C-P60 (10 PCS.) \\ SANDING DISCS 115MM C-P60 (10 PCS.) |
|
611 |
Шлифовальный диск 115MM C-P80 (10 PCS.) \\ SANDING DISCS 115MM C-P80 (10 PCS.) |
|
612 |
Шлифовальный диск 115MM C-P100 (10 PCS.) \\ SANDING DISCS 115MM C-P100 (10 PCS.) |
|
613 |
Шлифовальный диск 115MM C-P120 (10 PCS.) \\ SANDING DISCS 115MM C-P120 (10 PCS.) |
|
614 |
Зажимная шайба (C) D20 HOLE \\ WHEEL WASHER (C) FOR D20 HOLE (FOR USA.CAN) |
|
615 |
Быстрозажимная гайка для УШМ \\ SUPER WASHER (EXCEPT FOR USA.CAN) |
|
616 |
WHEEL GUARD (FOR CUTTING) (EXCEPT FOR USA.CAN.KOR) |
|
*38 |
Гайка М14 \\ WHEEL NUT M14 |
|
*64 |
Уплотнительная прокладка выключателя \\ LEVER ACTION SEAL |
|
*64 |
Прижимная пластина \\ LEVER ACTION SEAL (FOR NZL.FIJ.AUS.GBR) |
|
*61 |
Провод электрический \\ CORD ((CORD ARMOR D8.8) FOR GBR (110V)) |
|
*61 |
Провод электрический \\ CORD ((CORD ARMOR D8.8) FOR USA.CAN) |
|
*67 |
Фиксатор рычага выключателя \\ LOCK LEVER (BLACK) |
|
*67 |
Фиксирующий рычаг \\ LOCK LEVER (GRAY) (FOR NZL.FIJ.AUS.GBR) |
|
|
Принадлежности STANDARD \\ STANDARD ACCESSORIES |
|
*61 |
Провод электрический \\ CORD ((CORD ARMOR D8.8) FOR NZL.FIJ.AUS) |
|
*61 |
Провод электрический \\ CORD ((CORD ARMOR D8.8)) |
|
*55 |
Выключатель кнопочный 220В \\ SWITCH (1P SCREW TYPE) W/O LOCK (FOR USA.CAN) |
|
*55 |
Переключатель электрический .220V для УШМ G13SE2 \\ SWITCH (1P SCREW TYPE) W/O LOCK |
|
|
Принадлежности OPTIONAL \\ OPTIONAL ACCESSORIES |
|
*601 |
Резиновая подкладка 115MM \\ RUBBER PAD |
|
*601 |
Резиновая подкладка \\ RUBBER PAD (FOR USA.CAN) |
|
*602 |
Зажимная шайба \\ WASHER NUT |
|
*602 |
Зажимная шайба \\ WASHER NUT (FOR USA.CAN) |
|
*51 |
Угольные щетки (1 пара) с автостопом \\ CARBON BRUSH (AUTO STOP TYPE) (1 PAIR) |
|
*51 |
Угольные щетки (1 пара) \\ CARBON BRUSH (1 PAIR) |
|
*61 |
Провод соединительный \\ CORD ((CORD ARMOR D8.8) FOR GBR (230V)) |
|
*46 |
Зажим для контактов проводов \\ TERMINAL (FOR USA.CAN) |
|
*46 |
Блок контактов \\ TERMINAL |
|
*15 |
Статор электродвигателя \\ STATOR 110V |
|
*15 |
Статор электродвигателя 120V \\ STATOR 120V |
|
*15 |
Статор электродвигателя \\ STATOR 230V |
|
*15 |
Статор электродвигателя 240V \\ STATOR 240V |
|
*28 |
Шпиндель для углошлифмашины \\ SPINDLE (A) |
|
*28 |
Шпиндель (В) \\ SPINDLE (B) (FOR USA.CAN) |
|
*36 |
Шайба. М14 \\ WHEEL WASHER |
|
*38 |
Прижимная гайка 5/8 -11UNC \\ WHEEL NUT 5/8\"-11UNC (FOR USA.CAN) |
|
*12A |
Якорь электродвигателя 230-240В \\ ARMATURE ASS\'Y 230V-240V (INCLUD.17B) |
