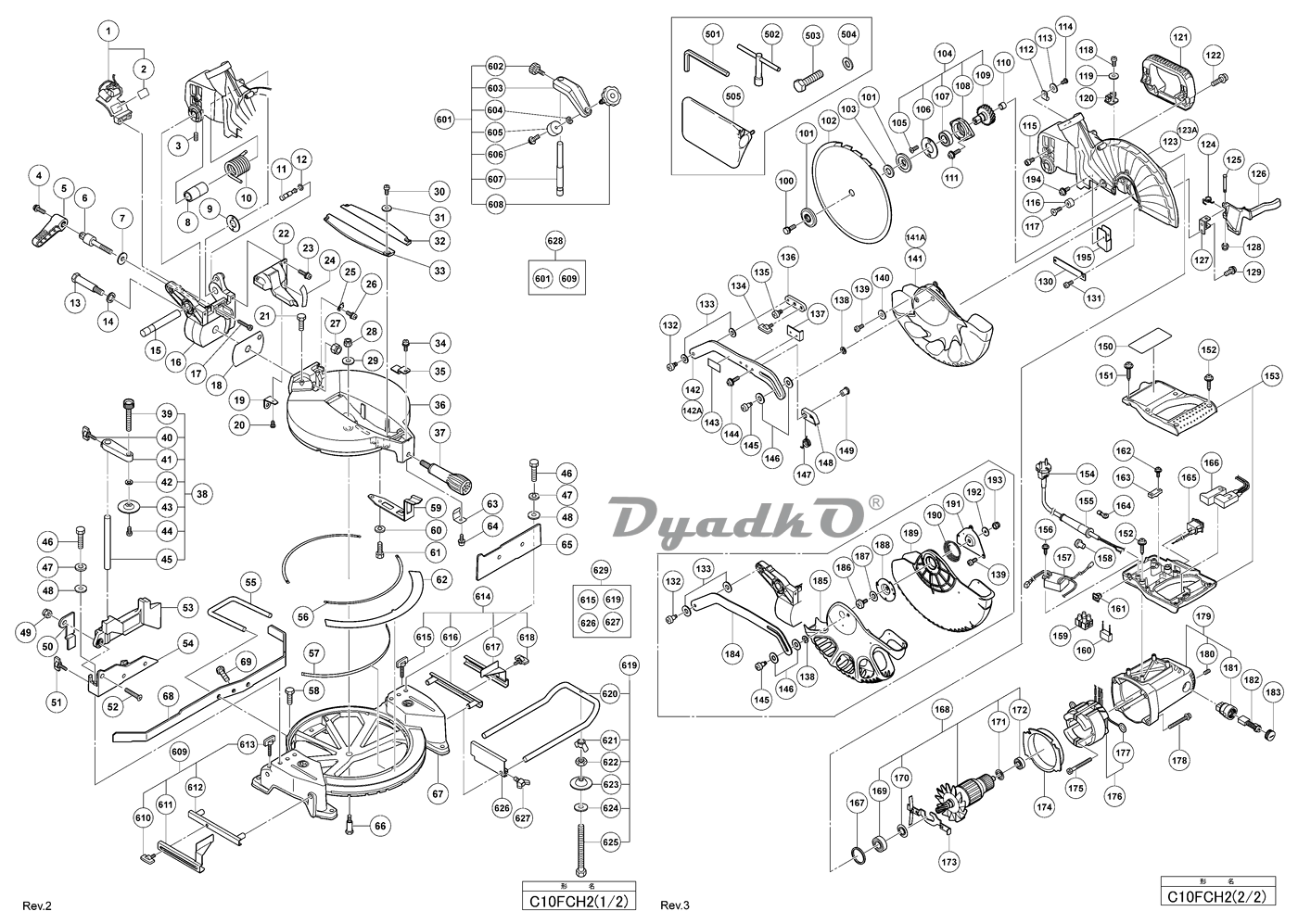

1 |
Опорный кронштейн \\ LASER HOLDER (INCLUD.2) |
|
2 |
CAUTION LABEL (A) \\ CAUTION LABEL (A) |
|
3 |
Шуруп крепежный M6X10 \\ SEAL LOCK HEX. SOCKET SET SCREW M6X10 |
|
4 |
Шуруп крепежный с шайбой M6X20 \\ MACHINE SCREW (W/WASHERS) M6X20 (BLACK) |
|
5 |
Рычаг зажимной \\ CLAMP LEVER |
|
6 |
Болт специальный (левосторонний) M10 \\ BOLT (LEFT HAND) M10 |
|
7 |
Специальная шайба \\ SPECIAL WASHER |
|
8 |
Муфта поворотная \\ SLEEVE |
|
9 |
Вкладыш (Д) \\ LINER (D) |
|
10 |
Пружина \\ SPRING |
|
11 |
Фиксирующий штифт \\ STOPPER PIN ASS\'Y (INCLUD.12) |
|
12 |
Уплотнительное кольцо (P-6) \\ O-RING (P-6) |
|
13 |
Вал (D) \\ SHAFT (D) |
|
14 |
Шайба М16 \\ WASHER M16 |
|
15 |
Вал поворотный \\ SHAFT (C) |
|
16 |
Опора поворотная \\ HINGE |
|
17 |
Фиксирующий болт М6Х20. 10 шт. \\ HEX. SOCKET HD. BOLT M6X20 (10 PCS.) |
|
18 |
Направляющая (B) \\ LINER (B) |
|
19 |
Держатель адаптера пылеотвода \\ DUST GUIDE HOLDER |
|
20 |
Фиксирующий шуруп . М 4 х 8 \\ MACHINE SCREW M4X8 (10 PCS.) |
|
21 |
Болт фиксирующий M8X25 \\ NYLOCK BOLT M8X25 |
|
22 |
Направляющая пылеотвода \\ DUST GUIDE ASS\'Y (INCLUD.19.20.24) |
|
23 |
Фиксирующий болт М5Х16 \\ MACHINE SCREW (W/WASHERS) M5X16 |
|
24 |
Шкала (B) \\ SCALE (B) |
|
25 |
Указатель угла наклона \\ INDICATOR (B) |
|
26 |
Фиксирующий шуруп М4Х10 \\ MACHINE SCREW (W/WASHERS) M4X10 (BLACK) |
|
27 |
Втулка пластиковая М12 \\ NYLON NUT M12 |
|
28 |
ШАЙБА ПЛАСТИКОВАЯ. ДЛЯ МОД.P20SA2 \\ NYLON NUT M8 |
|
29 |
Шайба стальная \\ WASHER (F) |
|
30 |
Фиксирующий шуруп М4Х12 \\ MACHINE SCREW M4X12 (10 PCS.) |
|
31 |
Шайба.М4. 10 шт. \\ BOLT WASHER M4 (10 PCS.) |
|
32 |
Пластиковая вставка (А) \\ TABLE INSERT (A) |
|
33 |
Пластиковая вставка (В) \\ TABLE INSERT (B) |
|
34 |
Фиксирующий шуруп М4Х10 \\ MACHINE SCREW (W/WASHERS) M4X10 (BLACK) |
|
35 |
Индикатор (А) \\ INDICATOR (A) |
|
36 |
Опорная поворотная база \\ TURN TABLE |
|
37 |
Рукоятка боковая \\ SIDE HANDLE |
|
38 |
Прижимная струбцина \\ VISE ASS\'Y (INCLUD.39-45) |
|
39 |
Болт фиксирующий M10X66 \\ KNOB BOLT M10X66 |
|
40 |
Стальной болт М6Х15 \\ WING BOLT M6X15 |
|
41 |
SCREW HOLDER \\ SCREW HOLDER |
|
42 |
Шайба. М6. 10 шт. \\ BOLT WASHER M6 (10 PCS.) |
|
43 |
Пластина прижимная \\ VISE PLATE |
|
44 |
Шуруп крепежный М 4 Х 10 (10шт) \\ MACHINE SCREW M4X10 (10 PCS.) |
|
45 |
Вал зажимной струбцины \\ VISE SHAFT |
|
46 |
Болт M8X35 (10 PCS) NEW \\ BOLT M8X35 (10 PCS.) |
|
47 |
Пружинная шайба. М8. 10 шт. \\ SPRING WASHER M8 (10 PCS.) |
|
48 |
Шайба. М8. 10 шт. \\ BOLT WASHER M8 (10 PCS.) |
|
49 |
Гайка специальная M6 \\ NYLON NUT M6 |
|
50 |
Пластина (A) \\ PLATE (A) |
|
51 |
Стальной болт М6Х15 \\ WING BOLT M6X15 |
|
52 |
Фиксирующий шуруп М6Х25 \\ FLAT HD. SCREW M6X25 (10 PCS.) |
|
53 |
Зажимная струбцина \\ SUB FENCE (B) |
|
54 |
Направляющая струбцина \\ FENCE (B) |
|
55 |
Держатель \\ HOLDER |
|
56 |
Вкладыш (А) \\ LINER (A) |
|
57 |
Проставка (С) \\ LINER (C) |
|
58 |
Болт M6X12 (10 PCS) (OLD 949611Z) \\ BOLT M6X12 (10 PCS.) |
|
59 |
Пластина пружины \\ SPRING PLATE |
|
60 |
Пружинная шайба. М8. 10 шт. \\ SPRING WASHER M8 (10 PCS.) |
|
61 |
Фиксирующий болт М8Х16. 10 шт. \\ HEX. SOCKET HD. BOLT M8X16 (10 PCS.) |
|
62 |
Шкала указателя угла \\ SCALE (A) |
|
63 |
Прокладка (A) \\ SPACER (A) |
|
64 |
Шуруп крепежный с фланцем M8X4 \\ MACHINE SCREW (W/WASHERS) M4X8 (BLACK) |
|
65 |
Прижимная планка \\ FENCE (A) |
|
66 |
Вал (B) \\ SHAFT (B) |
|
67 |
Опорная база \\ BASE ASS\'Y (INCLUD.62) |
|
68 |
HOLDER (B) (SINCE 10.2012 FOR EUROPE) |
|
69 |
Болт M6X12 (10 PCS) (OLD 949611Z) \\ BOLT M6X12 (10 PCS.) (SINCE 10.2012 FOR EUROPE) |
|
100 |
Фиксирующий болт М7Х17.5 \\ BOLT (LEFT HAND) W/WASHER M7X17.5 (EXCEPT FOR NZL) |
|
104 |
Шпиндель в сборе \\ SPINDLE ASS\'Y (INCLUD.105-109) |
|
105 |
Фиксирующий шуруп М4Х10 \\ SEAL LOCK FLAT HD. SCREW M4X10 |
|
106 |
Крышка подшипника \\ BEARING COVER |
|
107 |
Подшипник шариковый 35 мм. \\ BALL BEARING 6003VVCMPS2L |
|
108 |
Держатель подшипника \\ BEARING HOLDER |
|
109 |
Шпиндель и редуктор в сборе \\ SPINDLE AND GEAR SET |
|
110 |
Роликовый подшипник D 14 мм \\ NEEDLE BEARING (HK1010) |
|
111 |
Фиксирующий шуруп М5Х16 \\ MACHINE SCREW (W/SP. WASHER) M5X16 |
|
112 |
Зажим \\ NYLON CLIP |
|
113 |
Шайба.М4. 10 шт. \\ BOLT WASHER M4 (10 PCS.) |
|
114 |
Фиксирующий шуруп . М 4 х 8 \\ MACHINE SCREW M4X8 (10 PCS.) |
|
115 |
Фиксирующий болт М5Х10 (10шт) \\ HEX. SOCKET HD. BOLT M5X10 (10 PCS.) (EXCEPT FOR NZL) |
|
116 |
Фиксирующая шайба \\ CUSHION |
|
117 |
Фиксирующий шуруп М6Х16. 10 шт. \\ FLAT HD. SCREW M6X16 (10 PCS.) |
|
118 |
Фиксирующий шуруп М4Х12 \\ MACHINE SCREW M4X12 (10 PCS.) |
|
119 |
Шайба.М4. 10 шт. \\ BOLT WASHER M4 (10 PCS.) |
|
120 |
Крючок \\ HOOK |
|
121 |
Рукоятка \\ HANDLE |
|
122 |
Шуруп крепежный с шайбой M6X20 \\ MACHINE SCREW (W/WASHERS) M6X20 (BLACK) |
|
123A |
GEAR CASE (INCLUD.110 SINCE 10.2012 FOR EUROPE) |
|
124 |
Возвратная пружина рычага \\ LEVER SPRING (FOR EUROPE) |
|
125 |
Поворотный вал рычага \\ LEVER SHAFT (FOR EUROPE) |
|
126 |
Фиксирующий рычаг \\ LOCK LEVER (C) (FOR EUROPE) |
|
127 |
Держатель рычага \\ LEVER HOLDER (FOR EUROPE) |
|
128 |
Шайба пластиковая \\ NYLON NUT M5 (FOR EUROPE) |
|
129 |
Шуруп. M 5X10. 10 шт. \\ MACHINE SCREW M5X10 (10 PCS.) (FOR EUROPE) |
|
130 |
Пластина кожуха \\ SPINDLE COVER (FOR EUROPE.USA.CAN.MEX.AUS) |
|
131 |
Фиксирующий шуруп . М 4 х 8 \\ MACHINE SCREW M4X8 (10 PCS.) (FOR EUROPE.USA.CAN.MEX.AUS) |
|
132 |
Шуруп специальный M6 NEW \\ SPECIAL SCREW M6 |
|
133 |
Шайба M7 \\ WASHER M7 |
|
134 |
Стальной болт М6Х15 \\ WING BOLT M6X15 (FOR EUROPE) |
|
135 |
Шуруп специальный M6 NEW \\ SPECIAL SCREW M6 (FOR EUROPE) |
|
136 |
Поворотная пластина \\ TURN PLATE (FOR EUROPE) |
|
137 |
Стопорная пластина \\ STOP PLATE (FOR EUROPE) |
|
138 |
Пружинная шайба. М5. 10 шт. \\ SPRING WASHER M5 (10 PCS.) |
|
139 |
Фиксирующий шуруп . М 4 х 8 \\ MACHINE SCREW M4X8 (10 PCS.) |
|
140 |
Шайба.М4. 10 шт. \\ BOLT WASHER M4 (10 PCS.) |
|
141 |
Защитная крышка \\ PROTECTIVE COVER (EXCEPT FOR EUROPE(TILL 9.2012 FOR EUROPE) |
|
141A |
PROTECTIVE COVER (SINCE 10.2012 FOR EUROPE) |
|
142A |
LINK (A) ASS\'Y (INCLUD.137.144.147-149 SINCE 10.2012 FOR EUROPE) |
|
143 |
CAUTION LABEL(F) \\ CAUTION LABEL(F) |
|
144 |
Фиксирующий шуруп. М4 Х 12 \\ MACHINE SCREW (W/WASHERS) M4X12 (BLACK) (FOR EUROPE) |
|
145 |
Шуруп специальный М5 \\ SPECIAL SCREW (C) M5 |
|
146 |
Шайба М10 \\ WASHER M10 |
|
147 |
Возвратная пружина (А) \\ RETURN SPRING (A) (FOR EUROPE) |
|
148 |
Возвратная пластина \\ RETURN PLATE (FOR EUROPE) |
|
149 |
Возвратный вал \\ RETURN SHAFT (FOR EUROPE) |
|
150 |
NAME PLATE \\ NAME PLATE |
|
151 |
Винт D4X25 сталь для сабельной пилы CR13VA \\ TAPPING SCREW (W/FLANGE) D4X25 (BLACK) |
|
152 |
Фиксирующий шуруп D4X20 \\ TAPPING SCREW (W/FLANGE) D4X20 (BLACK) |
|
153 |
Нажимная ручка кнопки \\ SWITCH HANDLE |
|
155 |
Кембрик. D-10.7 \\ CORD ARMOR D10.7 |
|
156 |
Винт D4X16 \\ TAPPING SCREW (W/FLANGE) D4X16 |
|
158 |
Зажимные контакты проводов (10шт) \\ CONNECTOR 50092 (10 PCS.) (FOR USA.CAN.MEX) |
|
159 |
Зажим для фиксации внутренней проводки \\ PILLAR TERMINAL (A) (EXCEPT FOR USA.CAN) |
|
161 |
Заглушка пластиковая \\ CORD BUSH |
|
162 |
Винт D4X16 \\ TAPPING SCREW (W/FLANGE) D4X16 |
|
163 |
Зажим для кабеля. \\ CORD CLIP |
|
164 |
Зажим для контактов проводов \\ TERMINAL (FOR AUS.NZL) |
|
165 |
Выключатель кнопочный 220В \\ SWITCH (W/COVER) |
|
167 |
Резиновое кольцо \\ RUBBER RING |
|
169 |
Подшипник шариковый 35 мм. \\ BALL BEARING 6202VVCMPS2L |
|
170 |
Противопылевая уплотнительная шайба \\ DUST WASHER (B) |
|
171 |
Шайба металлическая \\ WASHER (A) |
|
172 |
Подшипник шариковый 26мм. \\ BALL BEARING 6000VVCMPS2L |
|
173 |
Фиксирующий рычаг \\ LOCK LEVER |
|
174 |
Направляющая крыльчатки \\ FAN GUIDE |
|
175 |
Фиксирующий шуруп М5Х50 \\ HEX. HD. TAPPING SCREW D5X50 |
|
177 |
Контакты угольных щеток \\ BRUSH TERMINAL |
|
178 |
Фиксирующий шуруп М5Х40 \\ MACHINE SCREW (W/WASHERS) M5X40 (BLACK) |
|
179 |
Корпус электродвигателя \\ HOUSING ASS\'Y (INCLUD.180.181) |
|
180 |
Шуруп. M 5 X 8 \\ HEX. SOCKET SET SCREW M5X8 |
|
181 |
Держатель угольных щеток \\ BRUSH HOLDER |
|
183 |
Крышка угольных щеток \\ BRUSH CAP |
|
184 |
Пластина соединительная \\ LINK (EXCEPT FOR EUROPE) |
|
185 |
Защитная крышка \\ PROTECTIVE COVER (B) (FOR USA.CAN.MEX) |
|
186 |
Шуруп специальный (B) M5 \\ SPECIAL SCREW (B) M5 (FOR USA.CAN.MEX) |
|
187 |
Шайба М8 \\ WASHER M8 (FOR USA.CAN.MEX) |
|
188 |
Защитная пластина (B) \\ COVER PLATE (B) (FOR USA.CAN.MEX) |
|
189 |
Защитный кожух диска \\ PROTECTIVE COVER (A) (FOR USA.CAN.MEX) |
|
190 |
Возвратная пружина \\ RETURN SPRING (FOR USA.CAN.MEX) |
|
191 |
Защитная пластина (A) \\ COVER PLATE (A) (FOR USA.CAN.MEX) |
|
192 |
Шайба M5 \\ WASHER M5 (FOR USA.CAN.MEX) |
|
193 |
Шайба пластиковая \\ NYLON NUT M5 (FOR USA.CAN.MEX) |
|
194 |
Фиксирующий шуруп М4Х10 \\ MACHINE SCREW (W/WASHERS) M4X10 (BLACK) (SINCE 10.2012 FOR EUROPE) |
|
195 |
GUARD (SINCE 10.2012 FOR EUROPE) |
|
501 |
Ключ-шестигранник 4 мм \\ HEX. BAR WRENCH 4MM |
|
502 |
Ключ Т-образный. 10 мм. \\ BOX WRENCH 10MM |
|
503 |
Болт M10X35 (10 PCS.) \\ BOLT M10X35 (10 PCS.) |
|
504 |
Прижимная втулка \\ COLLAR (A) FOR D30 HOLE (FOR AUS) |
|
505 |
Мешок для пыли \\ DUST BAG (BLACK) |
|
601 |
Зажимная струбцина в сборе \\ VISE (B) ASS\'Y (INCLUD.602-608) |
|
602 |
Фиксирующий болт М6Х11 \\ KNOB BOLT M6X11 |
|
603 |
SCREW HOLDER (B) \\ SCREW HOLDER (B) |
|
604 |
Шайба металлическая \\ WASHER (H) |
|
605 |
Прокладка базы резиновая \\ BASE RUBBER |
|
606 |
Фиксирующий шуруп М4Х10 \\ MACHINE SCREW (W/WASHERS) M4X10 (BLACK) |
|
607 |
Вал зажима \\ VISE SHAFT |
|
608 |
Болт M10X54 \\ KNOB BOLT M10X54 |
|
609 |
Скоба боковая (Л) \\ CROWN MOLDING STOPPER (L) ASS\'Y (INCLUD.610-613) |
|
610 |
Стальной болт М6Х15 \\ WING BOLT M6X15 |
|
611 |
CROWN MOLDING STOPPER (L) \\ CROWN MOLDING STOPPER (L) |
|
612 |
Держатель фиксатороа \\ CROWN MOLDING STOPPER HOLDER |
|
613 |
Фиксирующий болт М6Х52 \\ WING BOLT M6X52 |
|
614 |
Скоба боковая (Р) \\ CROWN MOLDING STOPPER (R) ASS\'Y (INCLUD.615-618) |
|
615 |
Фиксирующий болт М6Х52 \\ WING BOLT M6X52 |
|
616 |
Держатель фиксатороа \\ CROWN MOLDING STOPPER HOLDER |
|
617 |
CROWN MOLDING STOPPER (R) \\ CROWN MOLDING STOPPER (R) |
|
618 |
Стальной болт М6Х15 \\ WING BOLT M6X15 |
|
619 |
Держатель \\ HOLDER ASS\'Y (INCLUD.620-625) |
|
620 |
Держатель \\ HOLDER |
|
621 |
Шуруп крепежный M6 (10 PCS) \\ WING NUT M6 (10 PCS.) |
|
622 |
Гайка. М6. 10 шт. \\ NUT M6 (10 PCS.) |
|
623 |
Зажимная пластина \\ VISE PLATE |
|
624 |
Шайба. М6. 10 шт. \\ WASHER M6 (10 PCS.) |
|
625 |
Болт специальный M6X80 \\ HIGH TENSION BOLT M6X80 |
|
626 |
Стопор \\ STOPPER |
|
627 |
Болт M6X20(10PCS)(OLD ----Z) \\ WING BOLT M6X20 (10 PCS.) |
|
628 |
Зажим \\ CROWN MOLDING VISE ASS\'Y (INCLUD.601.609) |
|
629 |
Направляющая пластина \\ GUIDE ASS\'Y (INCLUD.615.619.626.627) |
|
630 |
Диск пильный CROSS-CUT 255X15.9MM \\ TCT SAW BLADE CROSS-CUT 255MM-D15.9 HOLE (FOR USA.CAN.MEX) |
|
631 |
Диск пильный 255MM-D15.88 HOLE-NT100 \\ TCT SAW BLADE 255MM-D15.88 HOLE-NT100 (FOR USA.CAN.MEX) |
|
*176 |
Статор электродвигателя 220-230В \\ STATOR ASS\'Y (B) 220V-230V (INCLUD.177) |
|
*123 |
Корпус редуктора \\ GEAR CASE (INCLUD.110 FOR USA.CAN.MEX.AUS.NZL.CHN) |
|
*103 |
Муфта (B) \\ COLLAR (B) FOR D25.4 HOLE (FOR AUS.NZL.HKG.CHN) |
|
*103 |
Прижимная втулка \\ COLLAR (A) FOR D30 HOLE (FOR EUROPE) |
|
*102 |
Диск пильный 255X25.4T100 \\ TCT SAW BLADE 255MM-D25.4 HOLE-NT100 |
|
*102 |
Диск пильный 255X25.4T24 \\ TCT SAW BLADE 255MM-D25.4 HOLE-NT24 |
|
*102 |
Диск пильный 255X30T30 \\ TCT SAW BLADE 255MM-D30 HOLE-NT30 |
|
*102 |
Диск пильный 255X15.88T24 \\ TCT SAW BLADE 255MM-D15.88 HOLE-NT24 |
|
*101 |
Шайба стальная М30 \\ WASHER (B) (FOR EUROPE) |
|
*101 |
Шайба стальная М30 для циркулярной пилы C10FCB \\ WASHER (D) (FOR USA.CAN.MEX.AUS.NZL.HKG) |
|
*101 |
Шайба стальная М16 \\ WASHER (A) (FOR EUROPE) |
|
*142 |
Промежуточная пластина \\ LINK (A) ASS\'Y (INCLUD.132.133.136.137.143.144.147-149 TILL 9.2012 FOR EUROPE) |
|
*154 |
Сетевой кабель 220В \\ CORD ((CORD ARMOR D10.7)) |
|
*154 |
Провод электрический 3M 2 X 1.0 H05VV-F W/PLUG 16A CEE FORM 2P+E FOR GBR \\ CORD ((CORD ARMOR D10.7) FOR GBR (110V)) |
|
*154 |
Провод соединительный \\ CORD ((CORD ARMOR D10.7) FOR GBR (230V)) |
|
*154 |
Провод электрический \\ CORD ((CORD ARMOR D10.7) FOR USA.CAN.MEX) |
|
*154 |
Провод электрический FOR AUS (OLD 500226Z/500411Z) \\ CORD ((CORD ARMOR D10.7) FOR AUS.NZL) |
|
*154 |
Провод электрический \\ CORD ((CORD ARMOR D10.7) FOR CHA) |
|
*157 |
Электронный блок \\ SWITCHING POWER SUPPLY |
|
*157 |
Блок электронный \\ SWITCHING POWER SUPPLY (FOR USA.CAN) |
|
*157 |
Блок электронный \\ SWITCHING POWER SUPPLY (FOR MEX) |
|
*160 |
Помехогаситель в сборе \\ NOISE SUPPRESSOR (EXCEPT FOR USA.CAN.GBR (110V)) |
|
*160 |
Помехогаситель в сборе \\ NOISE SUPPRESSOR (FOR GBR (110V)) |
|
*166 |
Выключатель кнопочный 220В \\ SWITCH (3P FASTON TYPE) W/O LOCK |
|
*166 |
Выключатель кнопочный без фиксатора \\ SWITCH (3P FASTON TYPE) W/O LOCK (FOR USA.CAN.MEX) |
|
*168 |
Якорь электродвигателя \\ ARMATURE ASS\'Y 110V-120V (INCLUD.169-172) |
|
*168 |
Якорь электродвигателя 220-230В \\ ARMATURE ASS\'Y 220V-230V (INCLUD.169-172) |
|
*168 |
Якорь электродвигателя 240V \\ ARMATURE ASS\'Y 240V (INCLUD.169-172) |
|
*176 |
Статор электродвигателя 110 VOLT NEW FEB \\ STATOR ASS\'Y 110V (INCLUD.177) |
|
*176 |
Статор электродвигателя 120V \\ STATOR ASS\'Y 120V (INCLUD.177) |
|
*123 |
Корпус редуктора \\ GEAR CASE (INCLUD.110 TILL 9.2012 FOR EUROPE) |
|
*176 |
Статор электродвигателя 220V \\ STATOR ASS\'Y 220V (INCLUD.177 FOR CHN) |
|
*176 |
Статор электродвигателя (C) 230V \\ STATOR ASS\'Y (C) 230V (INCLUD.177 FOR NZL) |
|
*176 |
Статор электродвигателя (B) 240V \\ STATOR ASS\'Y (B) 240V (INCLUD.177) |
|
*176 |
Статор электродвигателя 127V \\ STATOR ASS\'Y 127V (INCLUD.177) |
|
*182 |
Угольные щетки (1 пара) \\ CARBON BRUSH (1 PAIR) (FOR 110V-120V) |
|
*182 |
Угольные щетки (1 пара) \\ CARBON BRUSH (1 PAIR) (FOR 220V-240V) |
|
|
Принадлежности STANDARD \\ STANDARD ACCESSORIES |
|
|
Принадлежности OPTIONAL \\ OPTIONAL ACCESSORIES |
