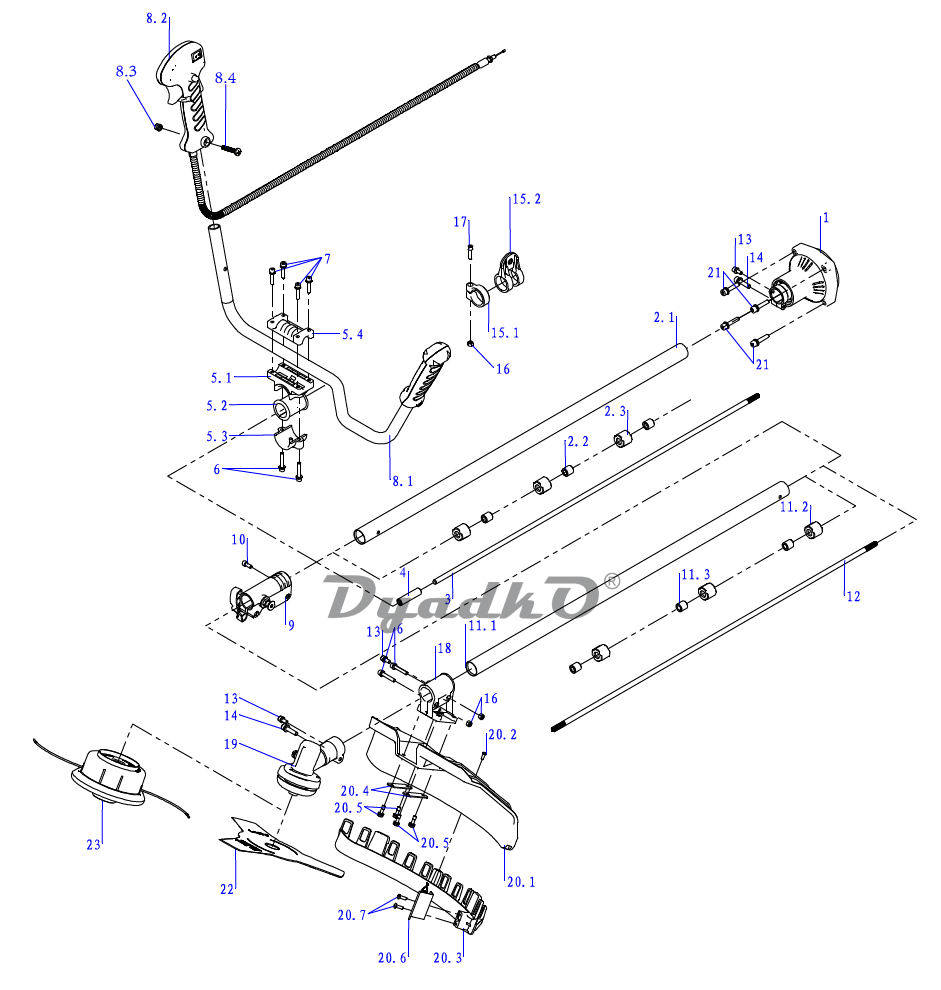

Схема ИНТЕРСКОЛ КБ-25/33В Штанга КБ-25/33В (221.хххххх)

1 Корпус сцепления в сборе
2 Штанга верхняя в сборе Ø26x760
2.1 Штанга верхняя Ø26x760
2.2 Втулка подшипника
2.3 Подшипник скольжения
3 Торснон верхний Ø8x762
4 Переходник
5 Крепление рукоятки в сборе
5.1 Корпус крепления
5.2 Втулка
5.3 Крышка нижняя
5.4 Крышка верхняя
6 Винт М5х30(внутр.шест.)
7 Винт М5х25(внутр.шест.)
8 Рукоятка велосипедная в сборе
8.1 Ручка левая с трубкой
8.2 Ручка правая с выключателем и тросом
8.3 Контргайка М6
8.4 Винт М6х35
9 Соединение разъемное в cборе
10 Винт М5х12
11 Штанга нижняя в сборе Ø26x735
11.1 Штанга нижняя Ø26x735
11.2 Втулка подшипника
11.3 Подшипник скольжения
12 Торснон нижний Ø8x762
13 Винт М5х12(внутр.шест.)
14 Винт М6х25(внутр.шест.)
15.1 Хомут
15.2 Кронштейн ремня
16 Гайка М5
17 Винт М5х20(внутр.шест.)
18 Кронштейн кожуха защитного
19 Редуктор в сборе
20 Кожух защитный в сборе
20.1 Кожух защитный ножа
20.2 Винт 4.2x10
20.3 Кожух защитный катушки
20.4 Пластина стальная
20.5 Винт М5х16(внутр.шест.)
20.6 Нож обрезки лески
20.7 Винт 4.2x12
22 Нож Злезвия 0255x1,4
23 Головка в сборе Леска Ø2,4x5м
24 Ремень плечевой в сборе
100 Кусторез в сборе
