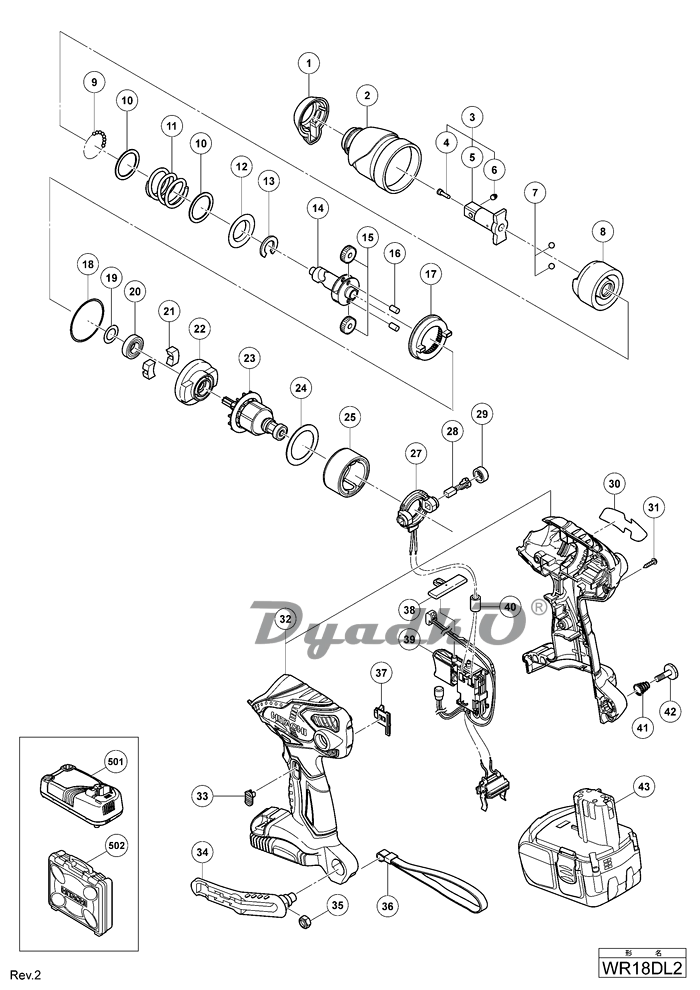

Схема HITACHI WR18DL2

1 Передняя крышка \\ FRONT CAP
2 Корпус ударного механизма \\ HAMMER CASE
3 Ударная втулка в сборе (D) \\ ANVIL (D) ASS\'Y (INCLUD.4-6)
4 Держатель штифта \\ PIN RETAINER (B)
5 ANVIL (D)
6 Плунжер (В) \\ PLUNGER (B)
7 Шарик стальной. D 5. 556 (10шт.) \\ STEEL BALL D5.556 (10 PCS.)
8 Ударник \\ HAMMER
9 Шарик стальной. 10 шт. \\ STEEL BALL D3.175 (10 PCS.)
10 Кольцо металлическое \\ WASHER (J)
11 Прижимная пружина \\ HAMMER SPRING (F)
12 Шайба металлическая \\ WASHER (S)
13 Стопор (B) \\ STOPPER (B)
14 Шпиндель \\ SPINDLE
15 Зубчатое колесо редуктора (2шт) \\ IDLE GEAR SET (2 PCS.)
16 Игольчатый ролик подшипника \\ NEEDLE ROLLER
17 Зубчатое колесо редуктора (E) \\ RING GEAR(E)
18 Уплотнительная прокладка \\ O-RING (S-42)
19 Шайба металлическая \\ WASHER (E)
20 Подшипник шариковый D 24 мм \\ BALL BEARING 6901VVCMPS2L
21 Демпфер (A) \\ DAMPER (A)
22 Внутренняя крышка \\ INNER COVER
23 ARMATURE AND PINION SET
24 Боковая скоба (A) \\ SIDE YOKE (A)
25 MAGNET (J) ASS\'Y (INCLUD.24)
27 BRUSH BLOCK
28 Угольные щетки (1 пара) \\ CARBON BRUSH 5X6X11.5 (1 PAIR)
29 Крышка угольных щеток электродвигателя \\ BRUSH CAP
30 NAME PLATE \\ NAME PLATE
31 Фиксирующий шуруп D4X20 \\ TAPPING SCREW (W/FLANGE) D4X20 (BLACK)
32 HOUSING (A).(B) SET
33 LEVER (A)
34 Пластиковый крюк для крепления \\ HOOK ASS\'Y (INCLUD.35)
35 Стальная самостопорящаяся гайка М5 \\ V-LOCK NUT M5
36 Ремешок для ношения шуруповерта \\ STRAP (BLACK)
37 LEVER (B)
38 Нажимная кнопка (A) \\ PUSHING BUTTON (A)
39 WIRING SET
40 Ферритовое кольцо для аккум.шуруповерта \\ FERRITE CORE (FOR EUROPE.RUS.AUT.ISR)
41 Стальная пружина \\ HOOK SPRING
42 Винт М5 . сталь . \\ SPECIAL SCREW (A) M5
501 CHARGER (MODEL UC 18YRL) \\ CHARGER (MODEL UC 18YRL)
502 Пластиковый кейс (OLD 322609) \\ CASE (INCLUD.556.557)
601 Штифт (NEW 751877) \\ SOCKET PIN
602 Уплотнительное кольцо \\ O-RING (J1SW1516)
603 Головка 11.3MMX95L \\ FORM TIE SOCKET ASS\'Y 11.3MMX95L (INCLUD.601.602)
604 Универсальное соединение \\ UNIVERSAL JOINT ASS\'Y (INCLUD.601.602)
605 Штифт для универсального крепления (DISCON) \\ UNIVERSAL JOINT PIN
606 Адаптер для бит \\ BIT ADAPTER ASS\'Y (INCLUD.601.602)
607 Головка шестигранная (LONG) 21MMX125L \\ HEX. SOCKET ASS\'Y (LONG) 21MMX125L (INCLUD.601.602)
608 Головка 10MMX40L \\ HEX. SOCKET ASS\'Y 10MMX40L (INCLUD.601.602)
609 Головка шестигранная 12MMX40L \\ HEX. SOCKET ASS\'Y 12MMX40L (INCLUD.601.602)
610 Головка шестигранная 13MMX40L \\ HEX. SOCKET ASS\'Y 13MMX40L (INCLUD.601.602)
611 Головка ударная 1/2 14MMX40L (NEW 751806) \\ HEX. SOCKET ASS\'Y 14MMX40L (INCLUD.601.602)
612 Головка шестигранная 17MMX32L \\ HEX. SOCKET ASS\'Y 17MMX32L (INCLUD.601.602)
613 Головка шестигранная 19MMX34L \\ HEX. SOCKET ASS\'Y 19MMX34L (INCLUD.601.602)
614 Головка шестигранная 21MMX36L \\ HEX. SOCKET ASS\'Y 21MMX36L (INCLUD.601.602)
615 Головка шестигранная 22MMX40L \\ HEX. SOCKET ASS\'Y 22MMX40L (INCLUD.601.602)
616 Фиксирующий шуруп 12MMX70L \\ HEX. SOCKET FOR PLASTIC CONE 12MMX70L (INCLUD.601.602)
617 Удлинитель 100MM ASS\'Y(SQUARE) (NEW 751870) \\ EXTENSION BAR ASS\'Y (SQUARE) 12.7MMX100L (INCLUD.601.602)
618 Головка шестигранная (LONG)21MMX75L(751837) \\ HEX. SOCKET ASS\'Y (LONG) 21MMX75L (INCLUD.601.602)
619 Головка шестигранная (LONG)12MMX52L (NEW 751828) \\ HEX. SOCKET ASS\'Y (LONG) 12MMX52L (INCLUD.601.602)
620 Головка шестигранная (LONG) 13MMX52L \\ HEX. SOCKET ASS\'Y (LONG) 13MMX52L (INCLUD.601.602)
621 Головка шестигранная (LONG)14MM52L (NEW 751830) \\ HEX. SOCKET ASS\'Y (LONG) 14MMX52L (INCLUD.601.602)
622 Головка шестигранная (LONG) 17MMX52L \\ HEX. SOCKET ASS\'Y (LONG) 17MMX52L (INCLUD.601.602)
623 Головка шестигранная (LONG) 19MMX52L \\ HEX. SOCKET ASS\'Y (LONG) 19MMX52L (INCLUD.601.602)
624 Головка шестигранная (LONG) 17MMX75L \\ HEX. SOCKET ASS\'Y (LONG) 17MMX75L (INCLUD.601.602)
625 Головка шестигранная (LONG) 19MMX75L \\ HEX. SOCKET ASS\'Y (LONG) 19MMX75L (INCLUD.601.602)
626 Головка шестигранная (LONG)21MMX52L (NEW 751837) \\ HEX. SOCKET ASS\'Y (LONG) 21MMX52L (INCLUD.601.602)
627 Головка шестигранная (LONG)22MMX52L(NEW 751838) \\ HEX. SOCKET ASS\'Y (LONG) 22MMX52L (INCLUD.601.602)
628 Головка 13MMX95L \\ SOCKET ASS\'Y FOR DUCT 13MMX95L (INCLUD.601.602.629)
629 Головка 13MMX52L \\ SOCKET FOR DUCT 13MMX52L
630 Головка 14MMX95L \\ SOCKET ASS\'Y FOR DUCT 14MMX95L (INCLUD.601.602.631)
631 Головка 14MMX52L \\ SOCKET FOR DUCT 14MMX52L
632 Головка 12MMX95L \\ SOCKET ASS\'Y FOR DUCT 12MMX95L (INCLUD.601.602.633)
633 Головка 12MMX52L \\ SOCKET FOR DUCT 12MMX52L
634 Смазка для шуруповертов \\ GREASE FOR IMPACT DRIVER (500G)
635 SILICONE RUBBER
Принадлежности OPTIONAL \\ OPTIONAL ACCESSORIES
Принадлежности STANDARD \\ STANDARD ACCESSORIES
*43 Аккумулятор 18V 3.0Ah Li-Ion \\ BATTERY EBM 1830 (EUROPE.AUS.NZL)
