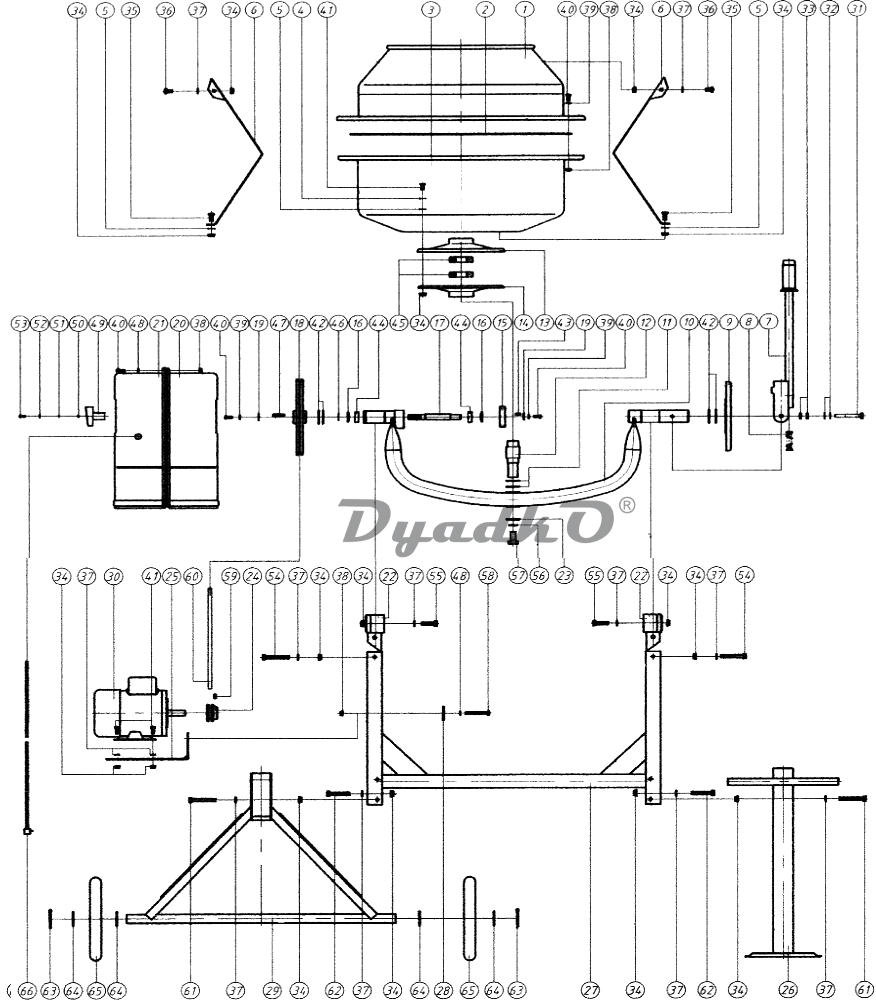

Схема КАЛИБР БСЭ-160/600, БСЭ-162/600, БСЭ-180/600, БСЭ-182/600 (YMD) БСЭ-160/600; БСЭ-162/600; БСЭ-180/600; БСЭ-182/600 (YMD)

1 Барабан (верхняя часть) 160 L
1 Барабан (верхняя часть) 180 L
2 Прокладка резиновая
3 Барабан (нижняя часть) 160 L
3 Барабан (нижняя часть) 180 L
4 Шайба
5 Шайба Ø26×Ø36×1,5
6 Лопасть
7 Рычаг выгрузки
8 Пружина
9 Плата фиксации рычага
10 Кронштейн несущий
11 Шайба Ø8×Ø17×1
12 Ось барабана
13 Гнездо подшипника верхнее
14 Гнездо подшипника нижнее
15 Шестерня ведущая
16 Шайба
17 Шпиндель
18 Шкив ведомый
19 Шайба
20 Крышка привода внутренняя
21 Крышка привода наружная
22 Ступица
23 Шайба
24 Шкив ведущий
25 Платформа двигателя
26 Опора
27 Балка опорная
28 Прижим
29 Стойка колёсная
30 Двигатель 600 Вт
31 Болт М10×70
32 Шайба 10
33 Гайка М10
34 Гайка М8
35 Болт М8×20
36 Винт установочный М8×16
37 Шайба 8
38 Гайка М6
39 Шайба резиновая 6
40 Винт установочный М6×16
41 Болт М8×16
42 Кольцо стопорное 38 (нар.)
43 Шпонка призматическая 5×5×16
44 Подшипник 6002z
45 Подшипник 6206z
46 Кольцо стопорное 15 (нар.)
47 Шпонка призматическая 5×5×28
48 Шайба 6
49 Выкл. KJD6 (корпус с козырьком)
50 Гайка М4
51 Шайба корончатая 4
52 Шайба 4
53 Винт установочный М4×12
54 Болт М8×60
55 Болт М8×25
56 Шайба резиновая 14
57 Болт М14×30
58 Болт М6×60
59 Винт установочный М5×12
60 Ремень О-850
61 Болт М8×65
62 Болт М8×55
63 Шплинт 5×45
64 Шайба 25
65 Колесо D-240
66 Кабель питания с вилкой
б/п Конденсатор 16 мкФ×450 В
б/п Венец зубчатый БСЭ-160(180)/400
