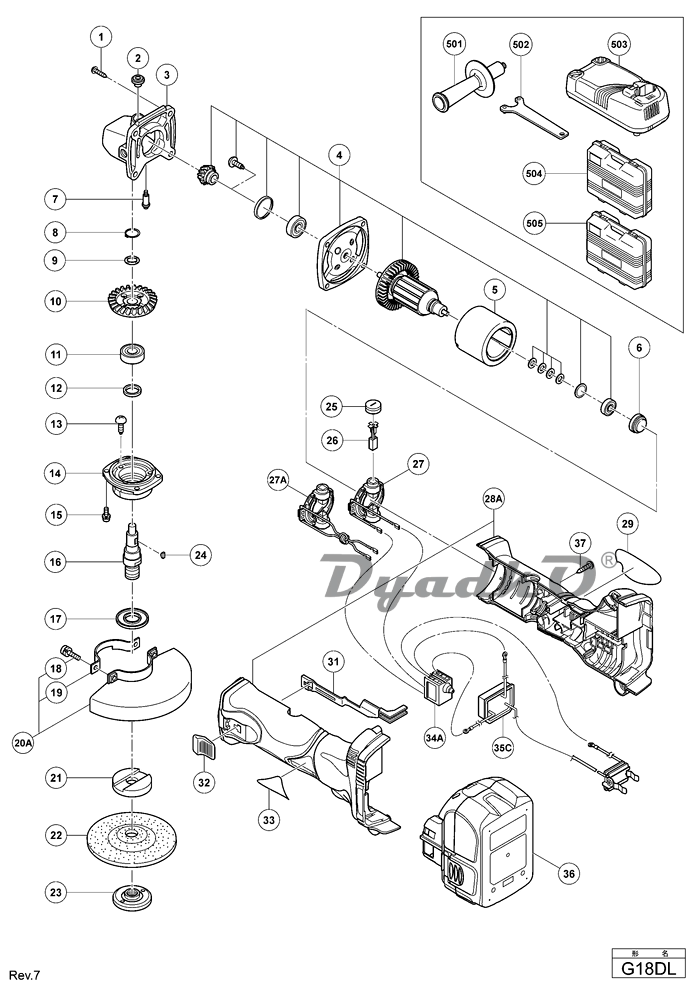

Схема HITACHI G18DL

1 Шуруп крепежный (с фланцем) D4X23 (черн) \\ TAPPING SCREW (W/FLANGE) D4X23 (BLACK)
2 Нажимная кнопка \\ PUSHING BUTTON
3 Крышка редиктора в сборе (OLD 301942) \\ GEAR COVER ASS\'Y (INCLUD.2.7)
4 Якорь электродвигателя 18В \\ ARMATURE AND PINION SET
5 Магнит \\ MAGNET
6 Резиновое уплотнение \\ RUBBER BUSHING
7 Фиксирующий штифт \\ LOCK PIN
8 Стопорное кольцо Д11 \\ RETAINING RING FOR D11 SHAFT
9 Шайба металлическая \\ WAVE WASHER
10 Зубчатое колесо редуктора \\ GEAR
11 Подшипник шариковый 28 мм. \\ BALL BEARING 6001VVCMPS2L
12 Противопыльное уплотнение \\ FELT PACKING
13 Шуруп крепежный M4X10 \\ SLOTTED HD. SCREW (SEAL LOCK) M4X10
14 Прокладка сальника \\ PACKING GLAND
15 Фиксирующий шуруп М4Х12 \\ SEAL LOCK SCREW (W/SP. WASHER) M4X12
17 Втулка опорная \\ FRINGER
18 Фиксирующий шуруп М5Х16 \\ MACHINE SCREW (W/SP. WASHER) M5X16(BLACK
19 Прижимная скоба кожуха \\ SET PLATE
20 Кожух защитный для диска УШМ \\ WHEEL GUARD ASS\'Y (INCLUD.18.19)
20A Защитный кожух диска \\ WHEEL GUARD ASS\'Y (INCLUDE 18.19 FOR 125MM/(S))
22 Отрезные диски 115MM A36Q 25 PCS (OLD 937819Z) \\ D. C. WHEELS 115MM A36Q (25 PCS.)
24 Шпонка \\ WOODRUFF KEY
25 Крышка угольных щеток \\ BRUSH CAP
26 Угольные щетки (1 пара) \\ CARBON BRUSH 5X6X11.5 (1 PAIR)
27 Блок крепления щеток \\ BRUSH BLOCK
27A BRUSH BLOCK (FOR EUROPE)
28A Корпус в сборе (C+D) \\ HOUSING (C).(D) SET
29 NAME PLATE \\ NAME PLATE
31 Скользящая пластина \\ SLIDE BAR
32 Пластиковый ползунок \\ SLIDE KNOB
33 HITACHI LABEL \\ HITACHI LABEL
34A Нажимная кнопка \\ PUSHING BUTTON SWITCH
37 Фиксирующий шуруп D4X20 \\ TAPPING SCREW (W/FLANGE) D4X20 (BLACK)
501 Боковая рукоятка \\ SIDE HANDLE
502 Специальный ключ \\ WRENCH
503 CHARGER (MODEL UC 18YRL) \\ CHARGER (MODEL UC 18YRL)
504 Пластиковый кейс \\ CASE
505 Пластиковый кейс \\ CASE (S) (FOR FRA)
603 Шлифовальный диск 115MM C-P16 (10 PCS.) \\ SANDING DISCS 115MM C-P16 (10 PCS.)
604 Шлифовальный диск 115MM C-P20 (10 PCS.) \\ SANDING DISCS 115MM C-P20 (10 PCS.)
605 Шлифовальный диск 115MM C-P24 (10 PCS.) \\ SANDING DISCS 115MM C-P24 (10 PCS.)
606 Шлифовальный диск 115MM C-P30 (10 PCS.) \\ SANDING DISCS 115MM C-P30 (10 PCS.)
607 Шлифовальный диск 115MM C-P36 (10 PCS.) \\ SANDING DISCS 115MM C-P36 (10 PCS.)
608 Шлифовальный диск 115MM C-P40 (10 PCS.) \\ SANDING DISCS 115MM C-P40 (10 PCS.)
609 Шлифовальный диск 115MM C-P50 (10 PCS.) \\ SANDING DISCS 115MM C-P50 (10 PCS.)
610 Шлифовальный диск 115MM C-P60 (10 PCS.) \\ SANDING DISCS 115MM C-P60 (10 PCS.)
611 Шлифовальный диск 115MM C-P80 (10 PCS.) \\ SANDING DISCS 115MM C-P80 (10 PCS.)
612 Шлифовальный диск 115MM C-P100 (10 PCS.) \\ SANDING DISCS 115MM C-P100 (10 PCS.)
613 Шлифовальный диск 115MM C-P120 (10 PCS.) \\ SANDING DISCS 115MM C-P120 (10 PCS.)
614 WHEEL GUARD (FOR CUTTING) (EXCEPT FOR USA.CAN.KOR)
*601 Зажимная шайба \\ WASHER NUT
*601 Зажимная шайба \\ WASHER NUT (FOR USA.CAN)
*602 Резиновая подкладка 115MM \\ RUBBER PAD
*602 Резиновая подкладка \\ RUBBER PAD (FOR USA.CAN)
Принадлежности OPTIONAL \\ OPTIONAL ACCESSORIES
Принадлежности STANDARD \\ STANDARD ACCESSORIES
*36 Аккумулятор EBM 1830 (USA.CAN) \\ BATTERY EBM 1830 (USA.CAN)
*36 Аккумулятор 18V 3.0Ah Li-Ion \\ BATTERY EBM 1830 (EUROPE.AUS.NZL)
*16 Шпиндель 5/8\"-11UNC \\ SPINDLE 5/8\"-11UNC (FOR USA.CAN)
*16 Шпиндель M14 \\ SPINDLE M14
*23 Прижимная гайка 5/8 -11UNC \\ WHEEL NUT 5/8\"-11UNC (FOR USA.CAN)
*23 Гайка М14 \\ WHEEL NUT M14
*21 Прижимная шайба диска \\ WHEEL WASHER (FOR USA.CAN)
*21 Шайба. М14 \\ WHEEL WASHER
*35C CONTROLLER TERMINAL SET (FOR EUROPE)
*35C CONTROLLER TERMINAL SET (EXCEPT FOR EUROPE)
