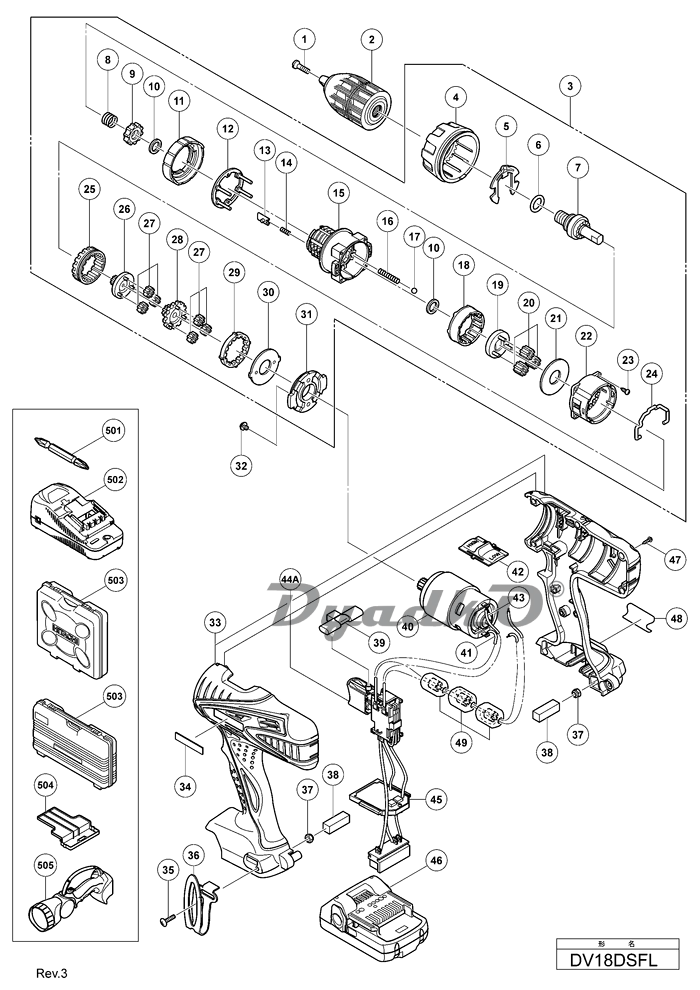

Схема HITACHI DV18DSFL DV18DSFL (rev.3)

1 Винт с левой резьбой \\ FLAT HD. SCREW (A) (LEFT HAND) M6X25
3 GEAR BOX ASS\'Y (INCLUD.4-31)
4 Диск сцепления \\ CLUTCH DIAL
5 Пружина фиксирующая \\ CLICK SPRING
6 Уплотгительное кольцо \\ O-RING
7 Шпиндель \\ SPINDLE
8 Пружина (C) \\ SPRING (C)
9 Храповик (B) \\ RATCHET (B)
10 Шайба (A) \\ WASHER (A)
11 Гайка специальная \\ NUT
12 Шайба \\ WASHER
13 Направляющий блок \\ SLIP BLOCK
14 Пружина возвратная \\ STOPPER SPRING
15 FRONT CASE
16 Пружина (A) \\ SPRING (A)
17 Стальной шарик подшипника шуруповерта \\ STEEL BALL D5
18 Зубчатое колесо редуктора \\ RING GEAR
19 Направляющая \\ CARRIER
20 Зубчатое колесо. сталь. для аккум.шуруповерта DS14DVF \\ PLANET GEAR (C) SET (3 PCS.)
21 Шайба металлическая \\ WASHER (A)
22 Задний корпус (OLD 327140) \\ REAR CASE
23 Шуруп крепежный D3X12 (4 шт) \\ SCREW SET D3X12 (4 PCS.)
24 Ручка переключения \\ SHIFT ARM
25 Зубчатое колесо редуктора \\ SLIDE RING GEAR
26 Зубчатое колесо редуктора © \\ PINION (C)
27 Зубчатое колесо редуктора (A) набор (6 PCS) \\ PLANET GEAR (A) SET (6 PCS.)
28 Зубчатое колесо редуктора (B) \\ PINION (B)
29 Зубчатое колесо редуктора \\ FIRST RING GEAR
30 Шайба металлическая \\ WASHER (B)
31 Уплотнительная прокладка электромотора 14В \\ MOTOR SPACER
32 Стальной винт М 4 Х 6 \\ MACHINE SCREW (W/SP. WASHER) M4X6
34 Наклейка Хитачи \\ HITACHI LABEL
35 Шуруп фиксирующий M4 (черн) \\ TRUSS HD. SCREW M4 (BLACK)
36 Крючок \\ HOOK
37 Гайка фиксирующая M4 \\ LOCK NUT M4 (BLACK)
38 Уплотнение \\ PACKING
39 Нажимная кнопка \\ PUSHING BUTTON
40 Электромотор постоянного тока 18 VOLT \\ MOTOR DC 18V
41 Провод соединительный черный 130L \\ INTERNAL WIRE (BLACK) 130L (EXCEPT FOR EUROPE (TILL 2.2012 FOR EUROPE))
42 Ручка переключения \\ SHIFT KNOB
43 Провод соединительный \\ INTERNAL WIRE (RED) 140L (EXCEPT FOR EUROPE (TILL 2.2012 FOR EUROPE))
44A HOUSING. SWITCH SET (EXCEPT FOR USA.CAN)
45 Терминал контролера в сборе \\ CONTROLLER TERMINAL SET
47 Стальной винт D3X16 для аккум.шуруповерта DS12DVF \\ TAPPING SCREW (W/FLANGE) D3X16 (BLACK)
48 NAME PLATE \\ NAME PLATE
49 INTERNAL WIRE FERRITE SET (SINCE 3.2012 FOR EUROPE)
501 Бита NO.2 65L (OLD 955654) (NEW 752382) \\ + DRIVER BIT NO.2 65L
502 CHARGER (MODEL UC 18YGSL) \\ CHARGER (MODEL UC 18YGSL)
504 Крышка аккумулятора \\ BATTERY COVER
505 TORCHLIGHT (MODEL UB 18DAL) \\ TORCHLIGHT (MODEL UB 18DAL) (FOR USA.CAN)
601 Бита 3MMX70 \\ - DRIVER BIT (A) 3MMX70L
602 Бита (A) 4MMX70 \\ - DRIVER BIT (A) 4MMX70L
603 Бита (A) 6MMX70 \\ - DRIVER BIT (A) 6MMX70L
604 Бита NO.1 65L (OLD 955670) (NEW 752381) \\ + DRIVER BIT NO.1 65L
605 Бита NO.3 65L (OLD 955655) (NEW 752383) \\ + DRIVER BIT NO.3 65L
*46 Аккумулятор BSL 1815 (USA.CAN) \\ BATTERY BSL 1815 (USA.CAN) (INCLUD.504)
*2 Зажимной патрон 13VLRS-N \\ DRILL CHUCK 13VLRS-N
*33 Корпус в сборе (A).(B) \\ HOUSING (A).(B) SET (FOR USA.CAN)
*46 Аккумулятор BSL1815 18.0V 1.5Ah Li-Ion \\ BATTERY BSL 1815 (EUROPE) (INCLUD.504)
*2 Цанговый патрон 13VLRJ-N \\ DRILL CHUCK 13VLRJ-N (W/O CHUCK WRENCH) (FOR USA.CAN)
Принадлежности STANDARD \\ STANDARD ACCESSORIES
*503 Пластиковый кейс \\ CASE (BLACK)
*503 Пластиковый кейс \\ CASE (FOR TORCHLIGHT)
Принадлежности OPTIONAL \\ OPTIONAL ACCESSORIES
