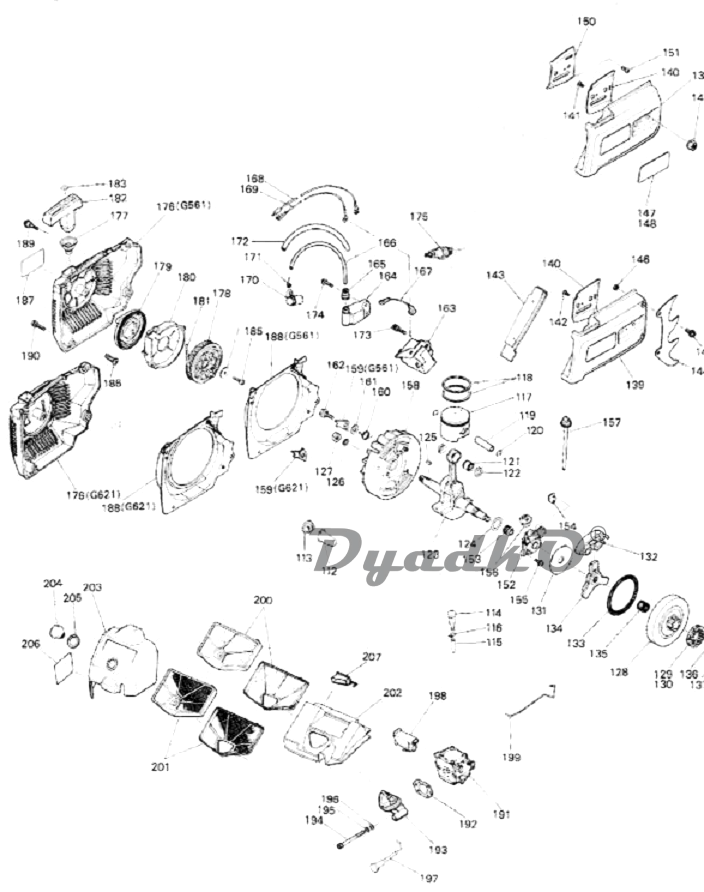

Схема КАЛИБР БП-3000/20 (VL) Двигатель 2

112 Амортизатор
113 Заглушка
114 Сапун топл.бака
115 Трубка вентиляции топливного бака
116 Уплотнение сапуна топливного бака
117 Поршень ф48
118 Кольцо поршневое (комплект 2 шт.)
119 Палец поршневой
120 Кольцо стопорное пальца поршня Ø11
121 Подшипник игольчатый 11*15*13
122 Шайба шатуна
123 Механизм кривошипо-шатунный
124 Прокладка масл.насоса
125 Шпонка маховика
126 Шайба
127 Гайка
128 Барабан сцепления
129 Звёздочка привода цепи 3/8-7
130 Звёздочка привода цепи
131 Шайба муфты сцепления
132 Грузики муфты
133 Пружина диска муфты
134 Ступица диска муфты
135 Подшипник игольчатый 10*14*13
136 Шайба
137 Гайка
138 Корпус тормоза
139 Корпус тормоза G621
140 Пластина направляющая \\\\\"В\\\\\"
140a Прокладка пластины направляющей \\\\\"В\\\\\"
141 Винт
142 Винт
143 Пластина резиновая тормоза
144 Пластина зубчатая G621
145 Винт
146 Гайка
147 Этикетка
148 Этикетка
149 Гайка
150 Пластина направляющая \\\\\"А\\\\\"
151 Винт
152 Насос масляный
153 Шестерня червячная
154 Втулка крепления масляного насоса
155 Винт
156 нет описания
157 Тяга регулировки подачи масла
158 Маховик-вентилятор в сборе
159 Собачка стартера
160 Пружина собачки стартера
161 Шайба
162 Винт
163 Статор магнето
164 Катушка зажигания
165 Уплотнение провода высокого напряжения
166 Провод высокого напряжения
167 Провод низкого напряжения
168 Провод низкого напряжения
169 Провод низкого напряжения
170 Наконечник свечи
171 Пружина
172 Оплетка защитная провода высокого напряжения
173 Винт
174 Винт
175 Свеча зажигания
176-183 Стартер в сборе G621
176 Корпус стартера
177 Втулка стартера
178 Барабан стартера
179 Пружина спиральная стартера
180 Корпус пружины спиральной стартера
181 Шнур пусковой
182 Рукоятка стартера
183 Шайба
184 Шайба
185 Винт
186 Винт
187 Этикетка
188 Крышка маховика G621
189 Винт
190 Винт
191 Карбюратор
192 Прокладка фильтра воздушного
193 Проставка фильтра воздушного
194 Винт
195 Шайба
196 Шайба
197 Ручка воздушной заслонки
198 Проставка регулировочных винтов карбюратора
199 Тяга дроссельной заслонки
200 Фильтр воздушный
201 Фильтр воздушный
202 Крышка карбюратора
203 Крышка воздушного фильтра
204 Гайка воздушного фильтра
205 Прокладка гайки крышки возд.фильтра
206 Этикетка
207 Заглушка
Крышка элемента воздушного фильтра
Насос масляный в сборе
Сапун в сборе
Стартер в сборе
