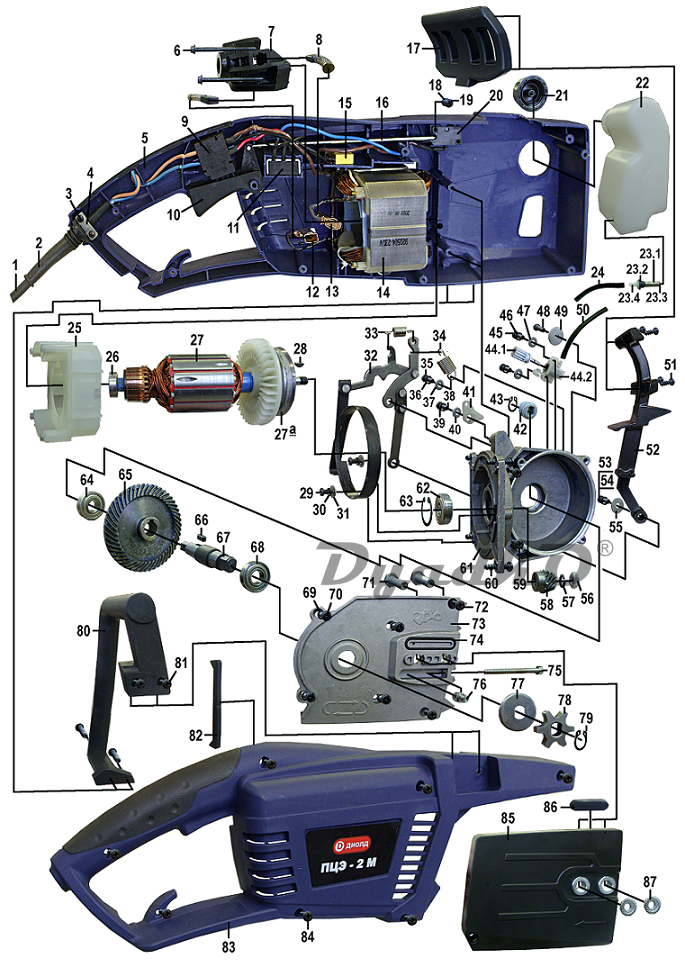

Схема ДИОЛД ПЦЭ-2 М

1 Шнур сетевой
2 Трубка защитная
3 Винт 4х12 саморез
4 Пластина прижимная
5 Корпус левый
6 Болт специальный 4,2х75 саморез
7 Фланец задний
8 Щетка 6,5х11х20
9 Выключатель
10 Курок выключателя
11 Блок плавного пуска
12 Обойма щетки
13 Контакт
14 Статор
15 Конденсатор
16 Ось рычага тормоза
17 Рукоятка тормозного устройства
18 Шайба 4
19 Винт 4х8 саморез
20 Контактное устройство
21 Крышка бачка
22 Бачок
23 Штуцер бачка в сборе
23.1 пружина (7х19х0,5)
23.2 втулка
23.3 заглушка
23.4 штуцер
24 Трубка подачи масла
25 Диафрагма
26 Подшипник 608 Z (8х22х7)
27 Якорь
27а Втулка тормозная
28 Шпонка сегментная 2,4х3,6х9
29 Винт М4х10
30 Шайба 4 пружинная
31 Шайба 4
32 Тормозное устройство
33 Пружина малая (9,5х11,2х1,4)
34 Пружина большая (15х15,9х1,6)
35 Винт М4х10
36 Шайба 4 пружинная
37 Шайба 4
38 Винт М4х10
39 Шайба 4 пружинная
40 Шайба 4
41 Втулка рычага тормоза
42 Колесо насоса
43 Кольцо стопорное 8
44 Поршень насоса в сборе
44.1 шестерня
44.2 корпус
45 Винт М4х12
46 Шайба 4 пружинная
47 Шайба 4
48 Винт М4х12
49 Шайба 4 увеличенная
50 Трубка подачи масла
51 Винт 4х10саморез
52 Рычаг тормоза
53 Винт М4х10
54 Шайба 4 пружинная
55 Шайба 4
56 Гайка М8х1
57 Шайба 8 пружинная
58 Шестерня Z=12
59 Винт 4х16 саморез
60 Винт 4х16 саморез
61 Корпус редуктора
62 Подшипник 6000 Z (10х26х8)
63 Кольцо стопорное внутреннее 26
64 Подшипник 6000 Z (10х26х8)
65 Колесо зубчатое Z=49
66 Шпонка 4х4х10
67 Шпиндель
68 Подшипник 6001 Z (12х28х8)
69 Шайба 4 пружинная
70 Винт М4х14
71 Болт М8х36
72 Винт 4х16 саморез
73 Фланец передней
74 Уплотнитель
75 Винт М5х50
76 Штифт подвижной
77 Шайба
78 Ведущая звездочка
79 Кольцо стопорное 10
80 Рукоятка
81 Винт 5х20 саморез
82 Вставка корпуса
83 Корпус правый
84 Винт 4х16 саморез
85 Крышка
86 Вставка крышки
87 Гайка специальная М8
В сборе:
ПЦЭ 2М Фланец передний (п.73,74)
ПЦЭ 2М Фланец якоря (шлицы)
ПЦЭ 2М Бачок (п.21,22)
