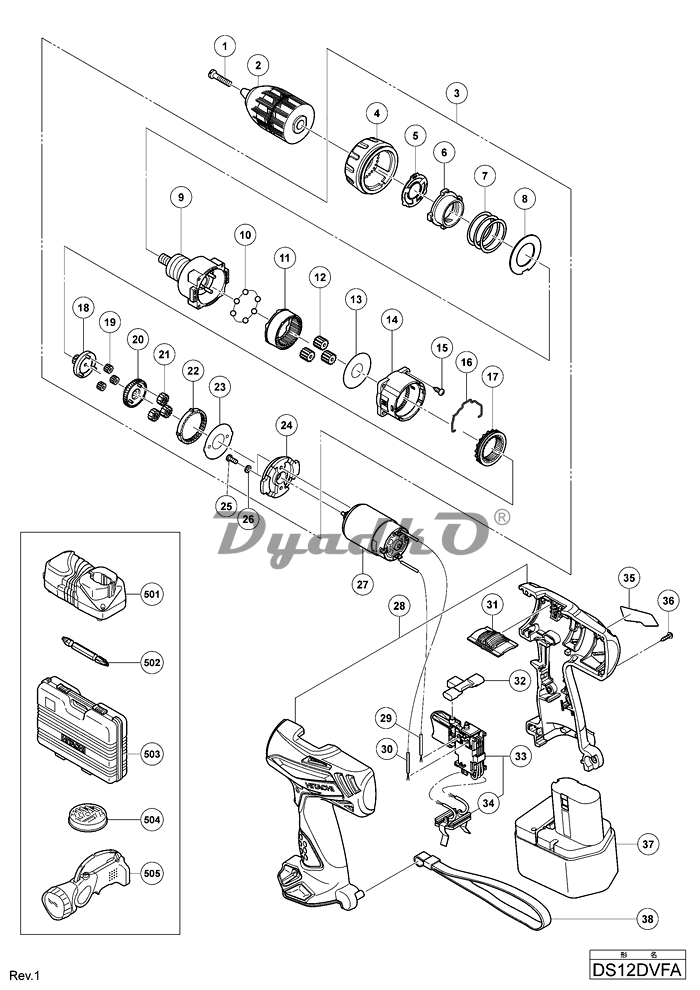

Схема HITACHI DS12DVFA

1 Шуруп специальный M5X25 (левосторонний) \\ SPECIAL SCREW (LEFT HAND) (B) M5X25
2 Быстрозажимной патрон 10MM DS10DFL \\ DRILL CHUCK 10MM (W/O CHUCK WRENCH)
3 GEAR BOX ASS\'Y (INCLUD.4-24)
4 CLUTCH DIAL
5 Прижимная пружина \\ CLICK SPRING
6 Втулка редуктора \\ NUT
7 Прижимная пружина \\ SPRING
8 Шайба (Д) \\ WASHER (D)
9 Корпус редуктора \\ FRONT CASE
10 Стальной шарик подшипника шуруповерта \\ STEEL BALL D5
11 Зубчатое колесо редуктора \\ RING GEAR
12 Зубчатое колесо (3 шт.) \\ PLANET GEAR (C) SET (3 PCS.)
13 Шайба металлическая \\ WASHER (A)
14 Задний корпус редуктора \\ REAR CASE
15 Шуруп крепежный D3X12 (4 шт) \\ SCREW SET D3X12 (4 PCS.)
16 Скоба переключателя режимов \\ SHIFT ARM
17 Зубчатое колесо редуктора \\ SLIDE RING GEAR
18 Зубчатое колесо редуктора \\ PINION (C)
19 Зубчатое колесо (3 шт) \\ PLANET GEAR (B) SET (3 PCS.)
20 Зубчатое колесо редуктора \\ PINION (B)
21 Зубчатое колесо (3 шт.) \\ PLANET GEAR (A) SET (3 PCS.)
22 Зубчатое колесо редуктора \\ FIRST RING GEAR
23 Шайба установочная \\ WASHER (B)
24 Фланец опорный \\ MOTOR SPACER
25 Шуруп крепежный M3X8 (10шт) \\ MACHINE SCREW M3X8 (10 PCS.)
26 Шайба. М3. 10 шт. \\ SPRING WASHER M3 (10 PCS.)
27 Электромотор постоянного тока 12 V \\ MOTOR фото1 фото2
28 HOUSING (A).(B) SET
29 INTERNAL WIRE (RED) L100
30 INTERNAL WIRE (BLACK) L130
31 Ползунковый переключатель \\ SHIFT KNOB
32 Нажимная кнопка \\ PUSHING BUTTON
33 Выключатель кнопочный 12В \\ SW TERMINAL SET (INCLUD.34)
34 Пластиковая поддерживающая пластина \\ TERMINAL SUPPORT (A)
35 NAME PLATE \\ NAME PLATE
36 Стальной винт D3X16 для аккум.шуруповерта DS12DVF \\ TAPPING SCREW (W/FLANGE) D3X16 (BLACK)
37 Аккумулятор BCC1215 12V 1.5Ah Ni-Cd (OLD EB1214S) \\ BATTERY BCC 1215 (EUROPE.AUS.NZL.ASIA)
38 Ремешок для ношения шуруповерта \\ STRAP (BLACK)
501 CHARGER (MODEL UC 18YG) \\ CHARGER (MODEL UC 18YG)
502 Бита NO.2 65L (OLD 955654) (NEW 752382) \\ + DRIVER BIT NO.2 65L
503 Пластиковый кейс \\ CASE (BLACK)
504 BIT SET \\ BIT SET
505 TORCHLIGHT (MODEL UB 12D) \\ TORCHLIGHT (MODEL UB 12D)
Принадлежности STANDARD \\ STANDARD ACCESSORIES
