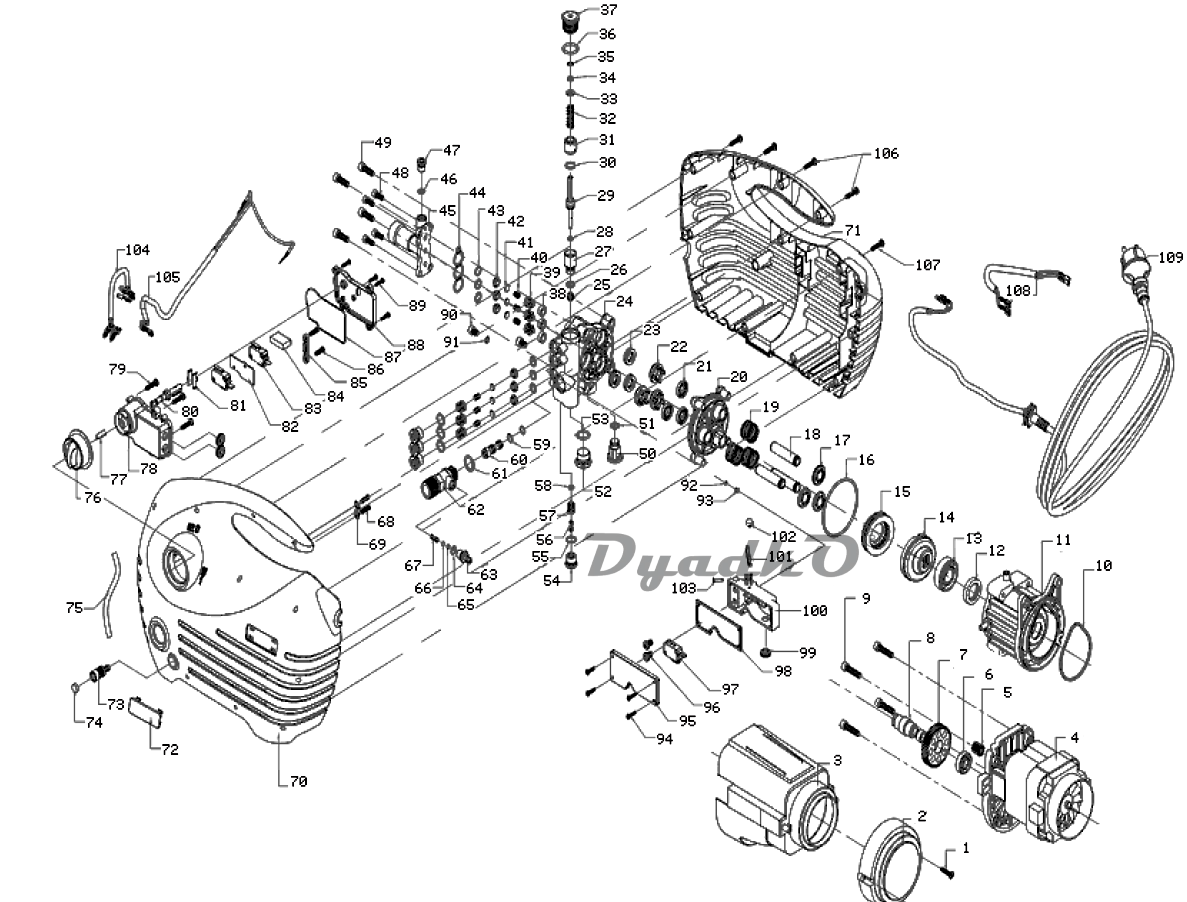

Схема HAMMER MVD 1100

1 Самонарезающий винт
2 Влагозащищенный кожух
3 Кожух мотора
4 Мотор с угольными щетками
5 Шестерня 11 зубьев
6 Шариковый подшипник
7 Шестерня 50 зубьев
8 Вращающаяся ось
9 Винт М6*30
10 Изоляционная пластина
11 Корпус редуктора
12 Сальник
13 Подшипник 6203
14 Эксцентрик
15 Подшипник 51107
16 Кольцо 67*2.5
17, 18 Фиксатор в сборе
18 Зажим
19 Пружина
20 Корпус насоса
21 Сальник
22 Заслонка
23 Сальник
24 Верхний корпус
25 Кольцо
26 Кольцо 8.5*1.8
27 Головка сбрасывающего клапана
28 Кольцо 4.5*1.8
29 Контакт клапана
30 Кольцо 11.5*2
32 Пружина клапана
33 Прокладка клапана
34 Кольцо 6.5*1.8
35 Плоская шайба
36 Кольцо 19*2.65
37 Заглушка клапана
38 Шайба обратного клапана
39 Базовая деталь обратного клапана
39-42 Обратный клапан в сборе
40 Пружина обратного клапана
43 Кольцо
44 Уплотняющее кольцо
45 Впускная труба
46 Кольцо 7.5*1.8
47 Заглушка впускной трубы
48 Винт М5*20
49 Винт 6*50
50 Заглушка
51 Кольцо 10*1.8
52 Заглушка
53 Кольцо 15*2.5
54 Пробка невозвратного клапана
55 Кольцо 11*1.8
56 Пружина клапана
58 Кольцо 4.5*2
59 Кольцо 7*1.5
59, 60, 62 Трубка всасывающая в сборе
61 Кольцо 15*2.5
62 Выходная труба
63 Соединитель
64 Кольцо 7.5*1.8
65 Кольцо 3*1.5
66 Шар 5.5
67 Пружина
68 Самонарезающий винт
69 Щиток эхлектроснабжения
70 Левая крышка
71 Правая крышка
72 декоративная часть
73 Соединительная головка
74 Встроенная часть
75 Мягкая трубка
76 Вращающийся выключатель
77 Соединительная часть
78 Контактная панель
79 Самонарезающий винт
80 Шпиндель выключателя
81 Входной патрубок MVD1100
82 Изоляция
83 Выключатель
84 Конденсатор
85 Щиток
86 Самонарезающий винт
87 Уплотнительное кольцо
88 Крышка блока переключения
89 Самонарезающий винт
90 Винт М6*12
91 Кольцо 5.5*1.5
92 Кольцо 2.5*1
93 Заглушка
94 Самонарезающий винт
95 Крышка
96 Самонарезающий винт
97 Микровыключатель
98 Уплотнительное кольцо
99 Уплотнительное кольцо
100 Блок переключения
101 Рычаг
102 резиновый колпачок
103 Штифт
104 Провода
105 Провода
106 Самонарезающий винт
107 Самонарезающий винт
108 Провода
109 Шнур
б/п Шланг
б/п Переходник MVD1100
б/п Пистолет в сборе MVD1100
б/п Ствол с форсункой в сборе MVD1100
