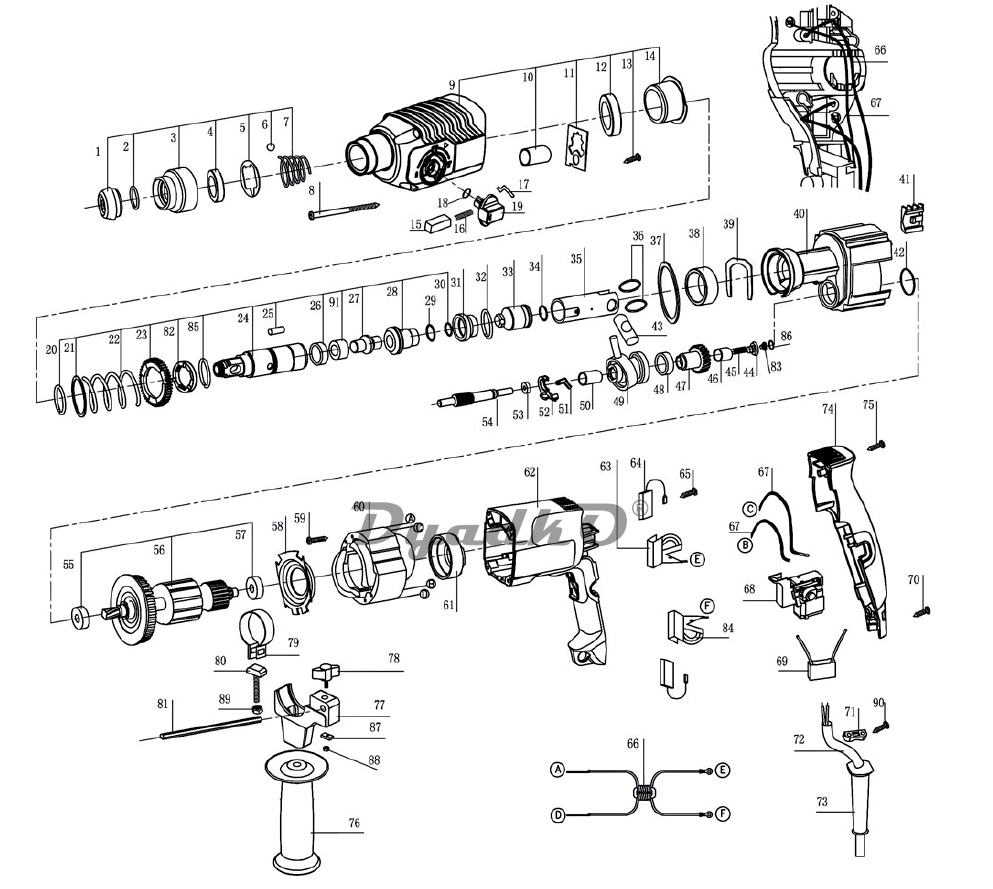

Схема КАЛИБР ЭП-650/24; 650/24 Промо (ZT)

1 Колпачок передний
2 Кольцо запорное пружинное Ø20×2 (нар.)
3 Гильза защитная (крышка фиксатора)
4 Кольцо опорное Ø21×Ø31×4
5 Пластина стопорящая
6 Шарик стальной Ø7,14мм
7 Пружина конусная
8 Винт ST4,8×78
9 Корпус редуктора
10 Подшипник игольчатый НК0709
11 Пластина запорная
12 Сальник 25×35×7
13 Винт SТ4,2×13
14 Набор роликов
15 Кнопка переключателя режимов
16 Пружина переключателя
17 Поводок переключателя
18 Кольцо резиновое Ø11×2,5
19 Рукоятка переключателя режимов
20 Кольцо запорное пружинное Ø30×2,5 (нар.)
21 Кольцо опорное Ø31×Ø42×2
22 Пружина Ø31×40×Ø4
23 Шестерня большая Z=50
24 Ствол (патрон)
25 Ролик Ø2,5×12
26 Скребок (шайба резиновая) Ø9×Ø18×5
27 Болт ударный Ø9×Ø9,5/Ø10×Ø10,5 L=41мм (У00536)
28 Втулка направляющая Ø отв.=9мм/10мм (У03902)
29 Кольцо резиновое Ø18×3,5
30 Кольцо резиновое Ø11×3,5
31 Втулка демпфирующая
32 Кольцо запорное пруж. Ø25×2 /Ø25×1,5 (У01274)
33 Ударник
34 Кольцо резиновое Ø15×3
35 Поршень
36 Шайба запорная Ø12×Ø17×1
37 Прокладка - кольцо резиновое Ø62×3
38 Втулка Ø31×Ø36×9
39 Скоба
40 Корпус промежуточный
41 Крышка защитная
42 Кольцо резиновое Ø23×2,5
43 Палец поршневой Ø12×18,5мм
44 Втулка пластмассовая
45 Пружина Ø8×47×Ø1
46 Подшипник игольчатый НК 0609
47 Шестерня ведомая Z=21
48 Подшипник игольчатый К15×18×16,5
49 Подшипник-эксценрик
50 Подшипник игольчатый НК 0908
51 Клипса пружинная
52 Вилка переключателя режимов
53 Подшипник 699
54 Вал - шестерня
55 Подшипник 609-2RS
56 Якорь
57 Подшипник 607-2RS
58 Кольцо воздухонаправляющее
59 Винт SТ4×10
60 Статор
61 Втулка подшипника резиновая
62 Корпус двигателя
63 Щёткодержатель
64 Щётка №27
65 Винт ST3×8
66 Индуктивность фильтра радиопомех
67 Провод соединительный
68 Выключатель
69 Конденсатор фильтра радиопомех 0,22мкФ
70 Винт ST 4,2×16
71 Зажим кабельный
72 Кабель питания 2×1,0мм² с вилкой
73 Бандаж кабеля резиновый
74 Крышка корпуса
75 Винт ST4,2×19
76 Рукоятка дополнительная
77 Держатель зажимной
78 Зажим
79 Хомут стяжной
80 Винт с Т-образной головкой
81 Упор глубины
82 Муфта
83 Втулка
84 Пружина щёткодержателя
85 Кольцо запорное пружинное Ø30×1,5 (нар.)
86 Кольцо резиновое Ø18×3
87 Вкладыш
88 Гайка
89 Гайка
90 Винт ST 4×16
91 Кольцо опорное-втулка Øотв=10мм
