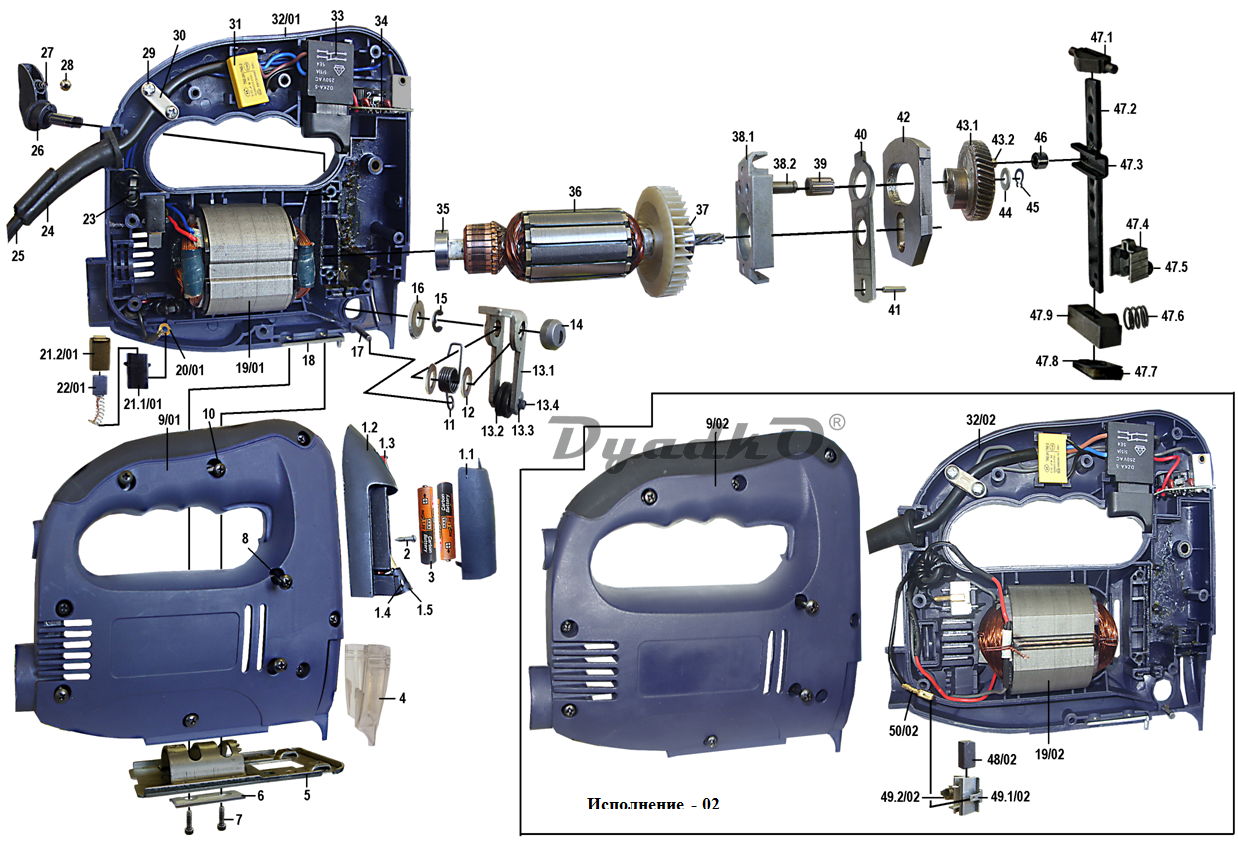

Схема ДИОЛД ПЛЭ-1-08

1 Блок подсветки в сборе 2 исп.
1.2 корпус
1.3 выключатель с комплектом контактов
1.4 комплект крепежа: винт М3х10, гайка М3
1.5 лампа лазерная с комплектом контактов
1 Блок подсветки в сборе 1 исп.
1.1 крышка
2 Винт (саморез) 3,5х12
3 Батарейка
4 Прозрачный экран
5 Лыжа
6 Шайба специальная
7 Винт М4х14 специальный
8 Винт (саморез) 4,5х36
9/02 Корпус правый
9/01 Корпус правый
10 Винт (саморез) 4х14
11 Пружина (10х5х1) кручения
12 Шайба
13 Кронштейн в сборе
13.1 кронштейн
13.2 ролик
13.3 ось
13.4 шайба стопорная  4
14 Втулка фиксирующая
15 Шайба стопорная  6
16 Шайба
17 Ось
18 Пластина – гайка М4
19/02 Статор
19/01 Статор
20/01 Лепесток
21.2/01 обойма
21/01 Щеткодержатель в сборе
21.1/01 щеткодержатель
22/01 Щетка (5х8х12)
23 Дроссель
24 Трубка защитная
25 Электрошнур
26 Ручка подкачки
27 Пружина (4х10х0,5)
28 Шарик 5
29 Винт (саморез) 4х14
30 Пластина прижимная
31 Конденсатор
32/01 Корпус левый
32/02 Корпус левый
33 Выключатель
34 Плата регулировки скорости
35 Подшипник 607 Z (7х19х6)
36 Якорь
37 Подшипник 608 Z (8х22х7)
38.2 ось
38 Корпус в сборе
38.1 корпус
39 Подшипник роликовый 6х9х13
40 Рычаг
41 Ролик 3х14
42 Ползун уравновешивающий
43.2 ось
43.1 колесо приводное
43 Колесо приводное в сборе
44 Шайба
45 Кольцо стопорное 6
46 Втулка
47.1 направляющая верхняя
47.2 шток
47.3 поводок
47.4 пилкодержатель
47.5 винт М4х12 специальный
47.6 пружина (10.7х10х1,2)
47.7 сальник
47.8 пластина
47.9 направляющая нижняя
47 Шток в сборе
48/02 Щетка (5х9х12)
49.2/02 Пружина (6,5х4х0,7) кручения
49/02 Щеткодержатель в сборе
49.1/02 обойма
50/02 Наконечник
. Исполнение - 02
. ПЛЭ 1-08 Корпус лев/прав  п.9/02,32/02 (п.12,52) 2 исп компл.
. Исполнение - 01
. Переменные данные
. В сборе:
. ПЛЭ 1-08 Корпус лев/прав  п.9/01,32/01 (п.12,52) 1 исп компл.
