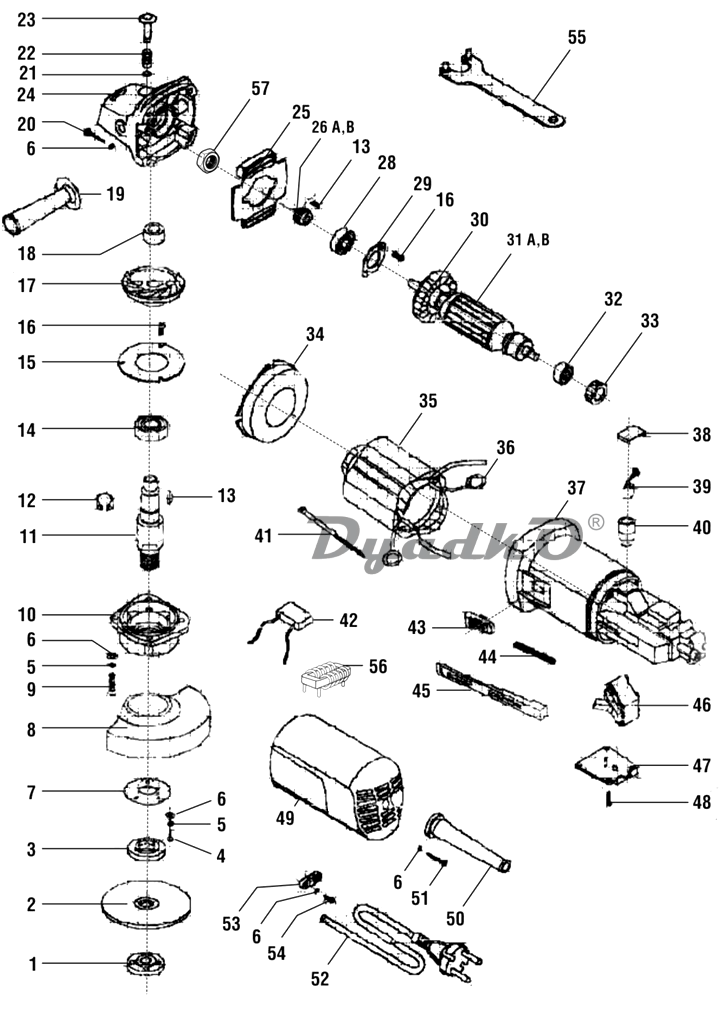

Схема URAGAN HWS-125-850

1 Гайка зажимная М14
2 Диск отрезной
3 Шайба прижимная D16 Ls17.5
4 Винт M4x12 PH2 (потай) UM01-000-011
5 Шайба-гровер D4 UM04-001-002
6 Шайба D4 UM04-000-002
7 Шайба кожуха
8 Кожух диска
9 Винт M4x17 T20 UM01-000-022
10 Крышка корпуса редуктора
11 Шпиндель D10
12 Кольцо разжимное D9 UM06-001-003
13 Шпонка
14 Подшипник шариковый 6001-2RS (28х12х8) U009-600-1RS
15 Фиксатор подшипника шпинделя
16 Винт M4x10 PH2 (потай) UM01-000-011
17 Шестерня ведомая
18 Подшипник игольчатый НК0808 (12х8х8) U010-080-800
19 Ручка боковая дополнительная
20 Саморез 4x28 T20 UM02-000-036
21 Кольцо стопорное D4 UM06-000-010
22 Пружина стопора
23 Стопор
24 Корпус редуктора
25 Вставка пластиковая
26A Шестерня ведущая под шпонку
26B Шестерня ведущая под шлиц
28 Подшипник шариковый 6000-2RS (26х10х8) U009-600-0RS
29 Фиксатор подшипника ротора
30 Крыльчатка
31A Ротор под шпонку
31B Ротор под шлиц
32 Подшипник шариковый 608-2RS (22х8х7) U009-608-RS0
33 Втулка каучуковая
34 Защита статора
35 Статор
36 Кольцо щеткодержателя
37 Корпус статора
38 Крышка щеткодержателя
39 Щетка
40 Щеткодержатель
41 Саморез 4x68 PH2 UM02-000-047
42 Конденсатор 0,22 мкФ
43 Кнопка выключателя
44 Пружина тяги
45 Тяга выключателя
46 Выключатель DKP4-11 4(4)A 250V 5E4
47 Крышка выключателя
48 Саморез 4x12 PH2 UM02-000-018
49 Крышка корпуса статора
50 Воротник шнура U098-001-001
51 Саморез 4x20 T20 UM02-000-029
52 Шнур сетевой пласт, 2x1,0мм, 2м U099-004-002
53 Прижим шнура
54 Саморез 4x17 PH2 UM02-000-026
55 Ключ
56 Катушка индукторная
57 Гайка М6 UM05-000-003
б/н Крыльчатка
б/н Ротор без крыльчатки
б/н Ротор без крыльчатки
