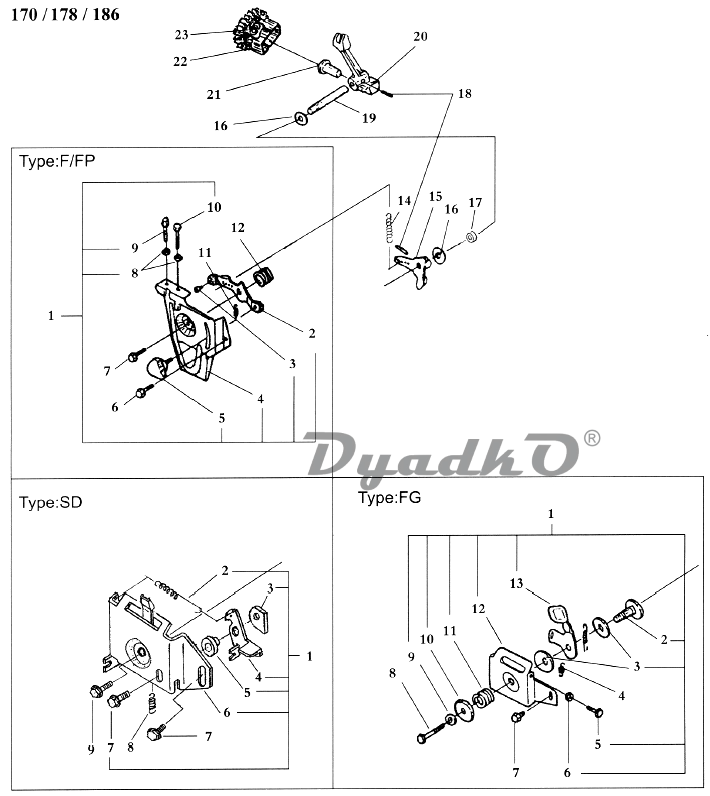

Схема LIFAN 170F Diesel Сборка регулятора и системы управления

1 Сборка рычага управления
1 Сборка рычага управления
1 Сборка рычага управления
2 Пружина растяжения
2 Рычаг управления
2 Вал рычага
3 Стопорная пластина
3 Головка натяжного рычага
3 Шайба рычага
4 Возвратная пружина П
4 Кронштейн
4 Рукоятка останова
5 Блок
5 Винт ограничения скорости вращения
5 Рукоятка
6 Гайка Мб
6 Фланцевый болт М6х14
6 Кронштейн
7 Фланцевый болт М6х14
7 Фланцевый болт М6х14
7 Фланцевый болт М6х20
8 Возвратная пружина П
8 Фланцевый болт МбхЗО
8 Гайка Мб
9 Фланцевый болт М6х22
9 Натяжной болт
9 Гайка MlOxl, 25
10 Винт ограничения скорости вращения
10 Чашеобразная крышка
11 Возвратная пружина I
11 Пружина сжатия
12 Возвратная пружина П
12 Кронштейн
13 Рукоятка управления
14 Пружина регулятора
15 Рычаг регулятора
16 Прокладка рычага
17 Сальник 8x14x5
18 Штырь 3x22
19 Вал рычага
20 Вилка рычага
21 Толкатель
22 Маховичный блок
23 Штырь маховичного блока
Тип: FG
Тип: F/FP
Тип: SD
