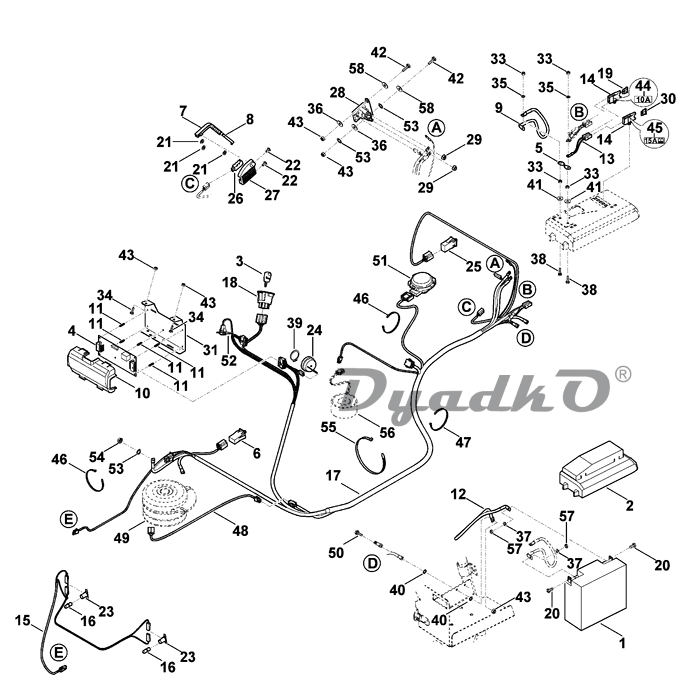

Схема VIKING MT 6127.0 ZL R Узлы электрооборудования

1 Батарея 12В-17Ah ☐ 20,37,57
2 Крышка отделения для батареек
3 Ключ зажигания
4 Электронный модуль
5 Предохранитель 150A
6 Выключатель Тормоз
7 Контакт-деталь
8 Шток вилки переключения передач
9 Провод - батарейка
10 Крышка
11 Держатель
12 Провод для соединения с корпусом
13 Провод - предохранители
14 Держатель
15 Провод - освещение
16 Лампа 12V/10 W
17 Пучок кабелей ☐ 13,14,19,30,44,45,52
18 Замок зажигания ☐ 3
19 Плавкий предохранитель 10A
20 Винт с шестигранной головкой M5x10 (4 - 5 Nm)
21 Зажимное кольцо 3
21 Зажимное кольцо 3 ✻ (до серийного номера 9 80 001 333) (23.2012)
22 Самонарезающий винт P5x12 (1,5 - 2 Nm)
23 Оправа
24 Сигнал
25 Выключатель Травосборник
26 Выключатель датчик уровня заполнения
27 Корпус
28 Реле
29 Шестигранная гайка 1/4\"
30 Плавкий предохранитель 15A
31 Стопорная шайба
33 Шестигранная гайка M5
34 Винт с шестигранной головкой M6x16
35 Пружинное кольцо 5
36 Шайба 6,4
37 Шайба 5,3
38 Винт с шестигранной головкой M5x16 (2 - 3 Nm)
39 Стопорное кольцо 25x1,2
40 Стопорная шайба с упругими зубцами 6,4
41 Шайба 5,3
42 Винт с шестигранной головкой M6x16 (4 - 6 Nm)
43 Шестигранная гайка M6
44 Наклейка 10A
45 Наклейка 15A
46 Бандажная лента для кабеля
47 Бандажная лента для кабеля
48 Провод - электромеханическая муфта
49 Муфта ножа
50 Винт с шестигранной головкой M6x20 (8 - 10 Nm)
51 Выключатель Сиденье
52 Пластина (Символ загрузки)
53 Стопорная шайба с упругими зубцами 6,4
54 Шестигранная гайка 1/4\" (5 - 8 Nm)
55 Бандажная лента для кабеля
56 Темпомат
57 Шестигранная гайка M5
58 Шайба 6,4 (с серийного номера 9 80 016 858) (29.2009)
Примечание:

☐ - cюда входят номера позиций
✻ - для изделий старого исполнения
(A) - не изображено на иллюстрации
(B) - только в виде специальных принадлежностей
(C) - заводом больше не выпускается
(D) - не поставляется отдельно как запасная деталь
