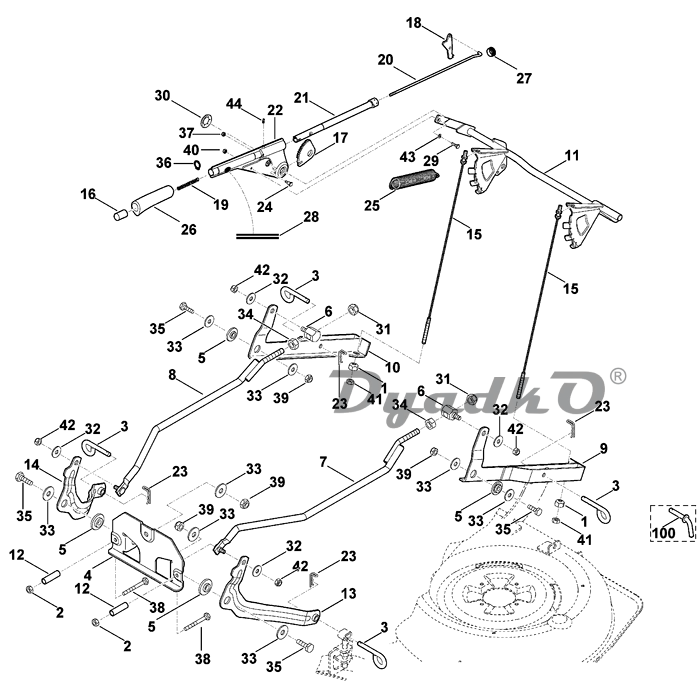

Схема VIKING MT 6127.0 ZL M Подъем косилочного механизма

1 Гайка
2 Cтопорная гайка М8
3 Фиксатор
4 Стопорная шайба
5 Упорный подшипник скольжения
6 Палец с буртиком (12 - 14 Nm)
7 Левая тяга в сборе (12 - 14 Nm)
8 Правая тяга в сборе (12 - 14 Nm)
9 Левый задний качающийся рычаг в сборе
10 Правый задний качающийся рычаг в сборе
11 Тяга
12 Распорная втулка
13 Левый передний качающийся рычаг в сборе
14 Правый передний качающийся рычаг в сборе
15 Трос
16 Кнопка
17 Фиксирующая пластина
18 Защелка
19 Пружина сжатия
20 Тяга
21 Труба в сборе ✻ (до серийного номера 9 80 040 300) (51.2010)
21 Труба в сборе
22 Переводной рычаг
23 Пружинный зажим 2,8
24 Палец
25 Пружина растяжения
26 Прием
26 Прием ✻ (до серийного номера 9 80 040 300) (51.2010)
27 Заглушка
28 Наклейка
29 Винт с шестигранной головкой M5x20 (2 - 3 Nm)
30 Быстрое крепление
31 Шестигранная гайка M12 (21 - 25 Nm)
32 Шайба 8,4
33 Шайба 10,5
34 Шестигранная гайка M12
35 Винт с шестигранной головкой M10x30 (5 - 7 Nm)
36 Стопорное кольцо 14x1
37 Шестигранная гайка M4
38 Винт с шестигранной головкой M8x60 (12 - 14 Nm)
39 Шестигранная гайка M10
40 Шестигранная гайка M5
41 Шестигранная гайка M8
42 Шестигранная гайка M8
43 Шайба 5,3
44 Нажимная деталь M4x9
100 Шкворень ✻ (до серийного номера 9 80 053 781) (61.2011)
Примечание:

☐ - cюда входят номера позиций
✻ - для изделий старого исполнения
(A) - не изображено на иллюстрации
(B) - только в виде специальных принадлежностей
(C) - заводом больше не выпускается
(D) - не поставляется отдельно как запасная деталь
Переводной рычаг в сборе ☐ 16-22,24,26-29,36,37,40,43,44
