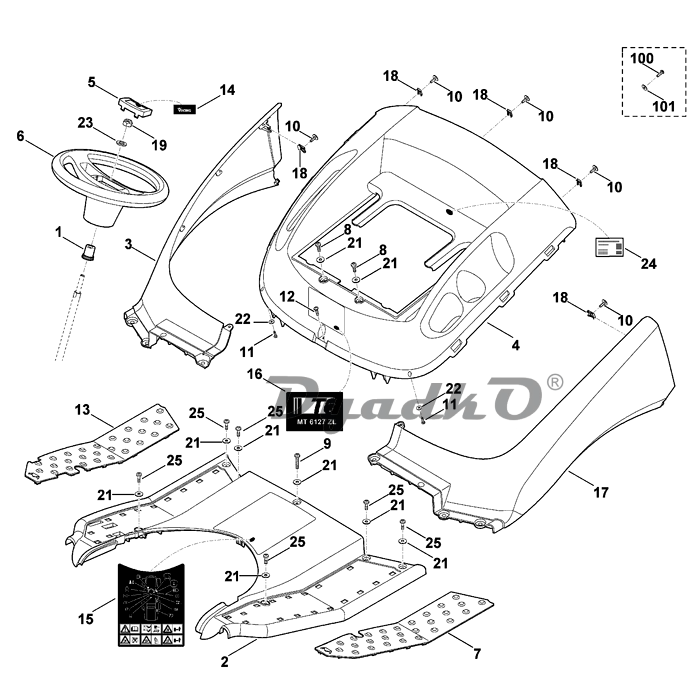

Схема VIKING MT 6127.0 ZL C Облицовка

1 Соединительная деталь
2 Крышка
2 Крышка ✻ (до серийного номера 9 80 031 923) (03.2010)
3 Правое крыло
4 Консоль без наклейки
5 Колпачок ☐ 14
6 Руль
7 Коврик для ног слева
8 Самонарезающий винт M6x22 (4 - 6 Nm)
9 Самонарезающий винт M6x35 (4 - 6 Nm)
10 Комбинированный самонарезающий винт 4,8x16 (3 - 4 Nm)
11 Самонарезающий винт P4x12 (0,5 - 1 Nm)
12 Самонарезающий винт P6x25 (4 - 6 Nm)
13 Коврик для ног справа
14 Наклейка VIKING
15 Наклейка
16 Обозначение типа MT 6127 ZL
17 Левое крыло
18 Накидная гайка 4,8
19 Шестигранная гайка M12 (20 - 25 Nm)
21 Шайба 6,4
22 Шайба 4,3
23 Шайба 13
24 Заводская табличка MT 6127.0 ZL
25 Самонарезающий винт M6x23 (4 - 6 Nm)
25 Самонарезающий винт M6x22 (4 - 6 Nm) ✻ (до серийного номера 9 80 031 923) (03.2010)
100 Самонарезающий винт 4,8x16 (3 - 4 Nm) ✻ (до серийного номера 9 80 016 709) (23.2009)
101 Шайба 5,3 ✻ (до серийного номера 9 80 016 709) (23.2009)
Примечание:

☐ - cюда входят номера позиций
✻ - для изделий старого исполнения
(A) - не изображено на иллюстрации
(B) - только в виде специальных принадлежностей
(C) - заводом больше не выпускается
(D) - не поставляется отдельно как запасная деталь
