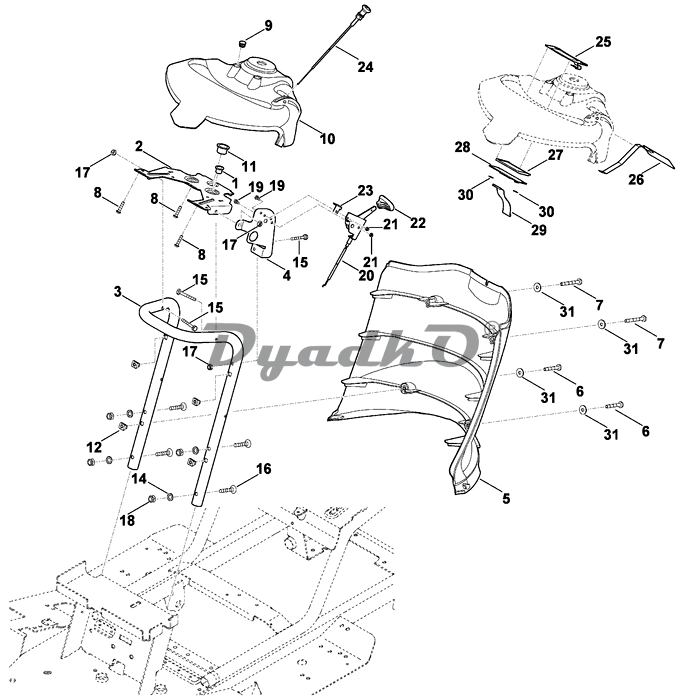

Схема VIKING MT 6127.0 ZL B щиток приборов

1 Втулка с буртиком
2 Консоль
3 Консоль
4 Стопорная шайба
5 Облицовка
6 Винт IS-M6x40 (4 - 6 Nm)
7 Винт IS-M6x55 (4 - 6 Nm)
8 Винт с цилиндрической головкой P5x22 (4 - 6 Nm)
9 Заглушка
10 Щиток приборов в сборе ☐ 9,25-28,30
11 Втулка с буртиком
12 Закладная гайка M6
14 Стопорная шайба с упругими зубцами 8,4
15 Винт с шестигранной головкой M6x35 (1,5 - 2,5 Nm)
16 Винт с потайной головкой M8x40
17 Шестигранная гайка M6
18 Шестигранная гайка M8
19 Винт с шестигранной головкой M5x12 (2 - 3 Nm)
20 Трос управления дроссельной заслонкой
21 Шестигранная гайка M5
22 Ручка
23 Упор
24 Тяга механизма Choke
25 Клавишная панель управления
26 Клавишная панель управления
27 Индикатор
28 Платина
29 Провод
30 Зажимное кольцо 5
31 Шайба 6,4
Примечание:

☐ - cюда входят номера позиций
✻ - для изделий старого исполнения
(A) - не изображено на иллюстрации
(B) - только в виде специальных принадлежностей
(C) - заводом больше не выпускается
(D) - не поставляется отдельно как запасная деталь
