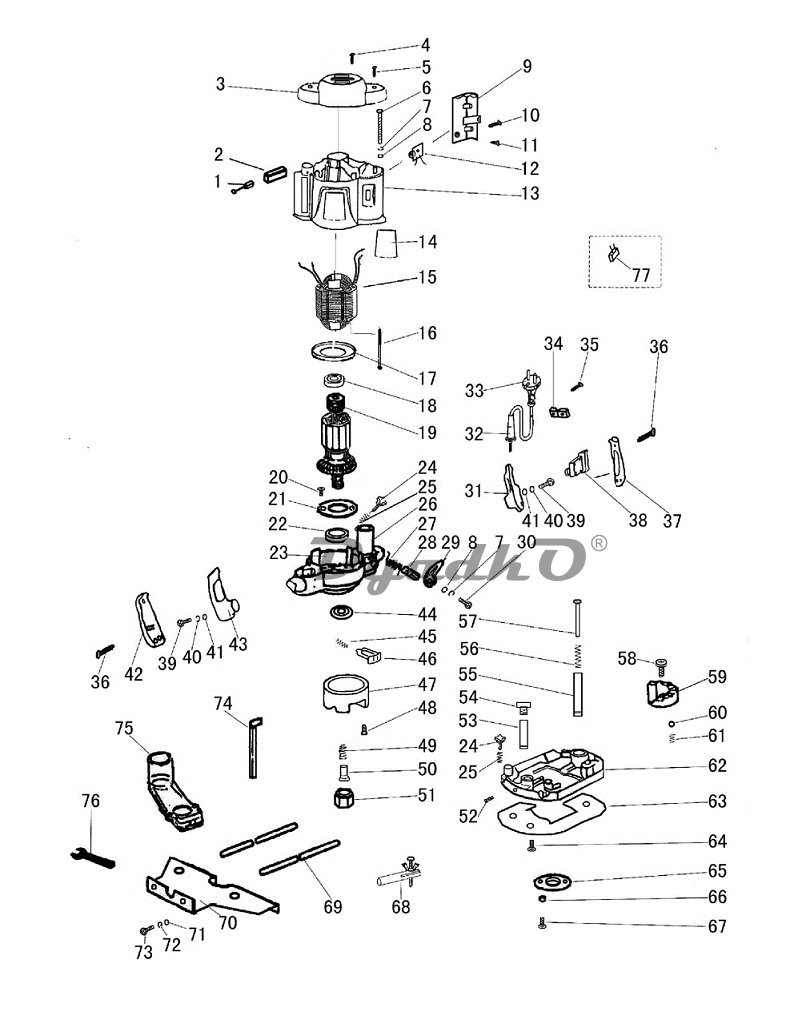

Схема KOLNER KER 1200V

1 угольные щётки
2 щёткодержатели
3 задняя крышка
4 винт-саморез 4×20
5 винт-саморез 4×16
6 винт M4×90
7 пружинная шайба 4
8 обычная шайба 4
9 боковая крышка
10 винт-саморез 4×12
11 винт-саморез 4×8
12 регулятор оборотов
13 корпус
14 шильдик
15 статор
16 винт-саморез 4×70
17 ветровой щит
18 подшипник 608
19 ротор
20 саморезM4×10
21 фланец подшипника
22 подшипник 6003
23 корпус редуктора
24 блокировка ручки
25 блокирующая пружина
26 опорная втулка
27 пружина
28 гайка
29 фиксатор
30 винт-саморез M4×10(left)
31 правая ручка
32 кабельный ввод
33 сетевой шнур
34 прижимная планка
35 винт-саморез 4×14
36 винт-саморез 4×16
37 правая ручка крышки
38 выключатель
39 винт M5×14
40 пружинная шайба 5
41 шайба 5
42 левая крышка ручки
43 левая крышка
44 ротор с фиксирующей гайкой
45 пружина
46 самоблокирующийся блок
47 передняя крышка
48 винт-саморез M4×18
49 пружина
50 цанга
51 гайка цанги
52 винт-шестигранник M6×16
53 опора B
54 регулируемая гайка
55 опора A
56 пружина
57 направляющий штифт
58 винт
59 линейка поддержки
60 шарик 5
61 пружина
62 основание
63 крышка основания
64 винт-саморез M4×10
65 фланец
66 гайка M5
67 винт-саморез M5×18
68 игла
69 направляющие
70 кронштейн
71 шайба 5
72 пружинная шайба 5
73 винт M5×10
74 правило
75 пылеотвод
76 ключ
77 конденсатор 0.22μF
