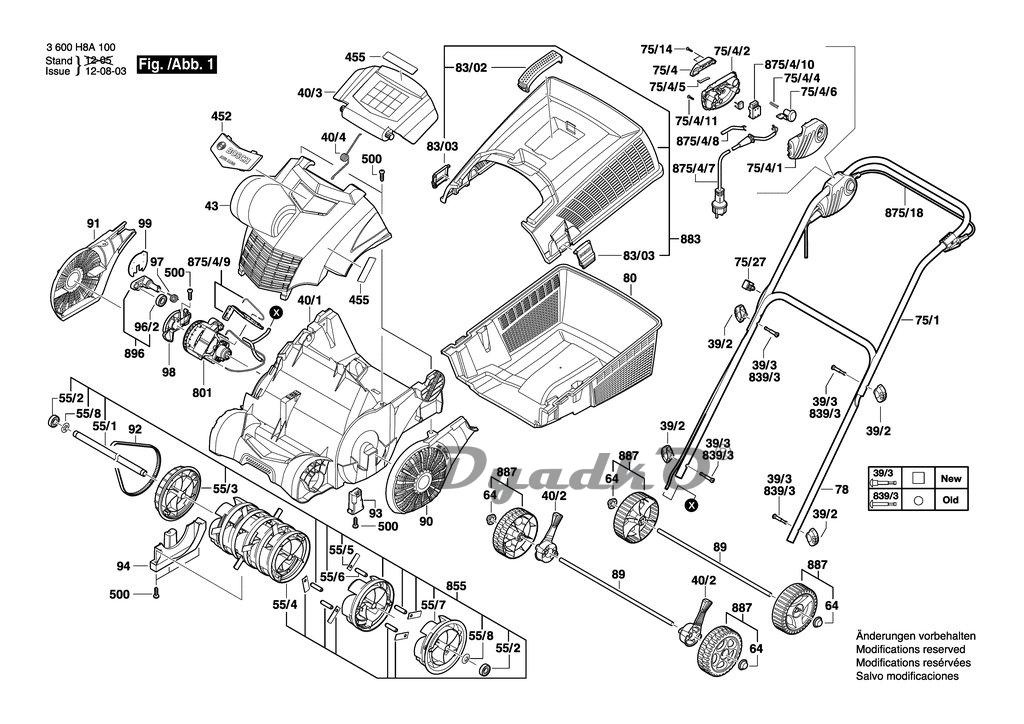

Схема BOSCH AVR 1100 AVR 1100 (060088A100)

39/2 Зажимная рукоятка \\ Wing Nut
39/3 Рабочий болт \\ Trunnion
40/1 Шасси \\ Chassis
40/2 Регулирующая рукоятка \\ Adjusting lever
40/3 Фартук \\ Guard Flap
40/4 Пружина \\ Spring
43 Кожух мотора \\ Motor Hood
55/1 Вал ротора \\ Rotor Shaft
55/2 Подшипник 6002 2RS \\ Bearing 6002 2RS
55/3 Ременный шкив \\ Pulley
55/4 Держатель ножа \\ Blade Holder
55/5 Нож \\ Knife
55/6 Стяжной штифт \\ Slotted Spring Pin
55/7 Концевой колпачок \\ End cap
55/8 Экранирующий лист \\ Shield
64 Фиксатор 9 MM \\ Ratchet Cap 9 MM
75/1 Рукоятка основная \\ Handle
75/4/1 Корпус выключателя \\ Switch Housing
75/4/2 Корпус выключателя \\ Switch Housing
75/4/4 Пружина сжатия \\ Compression Spring
75/4/5 Плоская пружина \\ Leaf Spring
75/4/6 Кнопка стопора \\ Push-Button
75/4/7 Самонарезающий винт 4x19 MM \\ Self-Cutting Screw 4x19 MM
75/4/11 Зажим \\ Clamping Piece
75/14 Самонарезающий винт 4x19 MM \\ Self-Cutting Screw 4x19 MM
75/27 Клемма кабеля \\ Cable Clip
78 Нижняя рукоятка \\ bottom handle
80 Травосборник \\ Collection box
83/02 Рукоятка основная ЧЕРНЫЙ \\ Handle BLACK
83/03 Защелка \\ Latch
89 Ось 9 MM \\ Axle 9 MM
90 Декоративная решетка L/H \\ grille L/H
91 Декоративная решетка R/H \\ grille R/H
92 Ремень привода \\ Drive Belt
93 Опорный хомут \\ Bearing Clamp
94 Опорный хомут \\ Bearing Clamp
96/2 Подшипник 6002 2RS \\ Bearing 6002 2RS
97 Пружина \\ Spring
98 Зажим \\ Clamping Piece
99 Воздушный фильтр \\ Air Filter
452 Фирменный знак \\ Company Logo
455 Приклеиваемая табличка \\ Sticker
500 Самонарезающий винт 4x19 MM \\ Self-Cutting Screw 4x19 MM
801 Электромотор \\ Motor
839/3 Болт M 6x50 \\ Bolt M 6x50
855 Сверло-фреза \\ Cutter
875/4/7 Сетевой кабель EU \\ Power supply cord EU
875/4/8 Соединительный кабель \\ Connecting Cable
875/4/9 Реле температуры \\ Thermal protector
875/4/10 Выключатель \\ On-Off Switch
875/18 Планка управления \\ Control Bar
883 Крышка \\ Cover
887 Колесо \\ Wheel
896 Зажимной рычаг \\ tensioner arm
