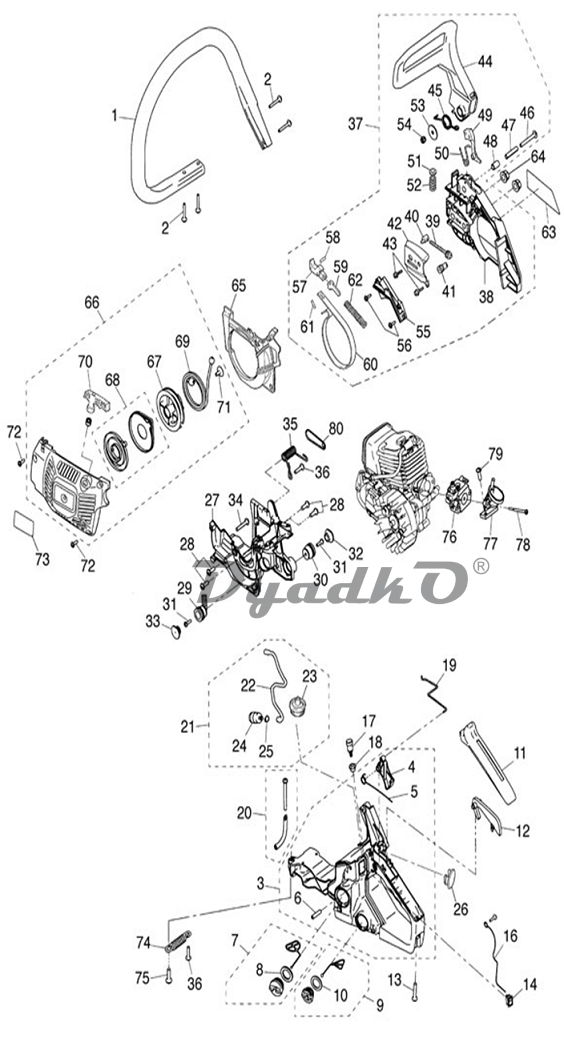

Схема КАЛИБР БП-1200/16, БП-1300/16 (стар.) Пила
1
Ручка передняя в сборе
2
Винт TP5х27
3
Рукоятка - топливный бак
4
Курок
5
Пружина курка
6
Ось курка
7
Крышка топливного бака
8
Прокладка крышки топливного бака
9
Крышка масляного бака
10
Прокладка крышки масляного бачка
11
Крышка рукоятки
12
Блокиратор курка
13
Винт TP5х27
14
Выключатель зажигания
16
Провод черный L=175
17
Сапун топливного бака
18
Уплотнение сапуна топливного бака
19
Тяга дроссельной заслонки
20
Трубка топливная в комплекте
21
Топливопровод в сборе
22
Трубка топливная
23
Манжера топливной и воздушной трубок
24
Фильтр топливный
25
Хомутик
26
Заглушка
27
Чехол двигателя
28
Винт М5х14
29
Амортизатор в комплекте
30
Амортизатор двигателя
31
Винт TP5х16
32
Заглушка
33
Заглушка
34
Винт TP5х19
35
Пружина передней ручки
36
Винт TP5х19
37
Тормоз цепи в сборе
38
Корпус тормоза
39
Винт натяжения цепи
40
Палец натяжения цепи
41
Нет такой детали
42
Пластина направляющая \\\"В\\\"
43
Винт
44
Щиток тормоза
45
Пружина щитка тормоза
46
Винт М5х40
47
Втулка
48
Втулка
49
Кулачок
50
Пружина кулачка
51
Тарелка пружины
52
Пружина рычага тормоза
53
Шайба Ø5,2хØ23х1,2
54
Гайка (В) R:М8х0,8
55
Крышка пружины тормоза
56
Винт TP4х12
57
Рычаг тормоза (компл.)
58
Ось рычага тормоза
59
Плечо рычага
60
Лента тормозная
61
Палец
62
Пружина тормоза
63
Этикетка
64
Гайка М8х1,25
65
Крышка маховика
66
Стартер ручной в сборе
67
Барабан стартера
68
Пружина спиральная стартера с крышкой
69
Шнур Ø3,5х910
70
Ручка стартера
71
Винт TP5х12
72
Винт TP5х19
73
Этикетка
74
Пружина передняя
75
Винт М5х14
76
Карбюратор
77
Проставка фильтра воздушного
78
Винт М4х70
79
Винт TP5х19
80
Пластина
