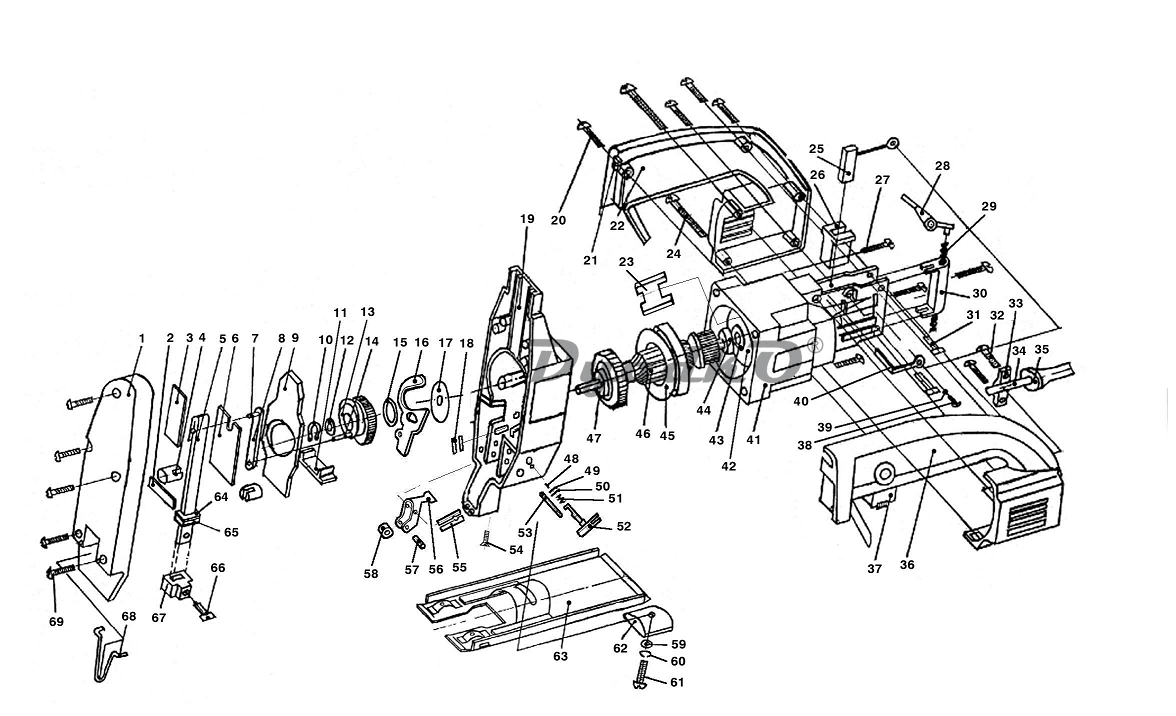

Схема ДИОЛД ПЛЭ-1-03

1 Корпус
2 Пружина пластинчатая
3 Пластина
4 Направляющая
5 Ползун
6 Пластина дистанционная
7 Ролик
8 Шатун
9 Ползун уравновешивающий
10 Кольцо
11 Пластина
12 Шайба
13 Колесо приводное
14 Ось
15 Шайба
16 Рычаг
17 Кольцо дистанционное
18 Шайба
19 Корпус редуктора в сборе
20 Винт саморез
21 Гайка закладная
22 Полуручка правая
23 Вставка
24 Винт саморез
25 Щетка
26 Обойма
27 Винт
28 Коромысло
29 Пружина
30 Втулка
31 Оська
32 Винт саморез
33 Пластина
34 Шнур армированный
35 Трубка защитная
36 Полуручка левая
37 Выключатель
38 Винт
39 Шайба
40 Скоба
41 Корпус электродвигателя
42 Статор
43 Компенсатор
44 Подшипник
45 Диафрагма
46 Якорь
47 Подшипник
48 Ролик
49 Шайба
50 Шайба
51 Пружина
52 Ручка
53 Ось
54 Винт
55 Ролик
56 Кронштейн
57 Ось
58 Ролик
59 Шайба
60 Шайба
61 Винт
62 Шайба специальная
63 Лыжа
64 Прокладка
65 Сальник
66 Винт специальный
67 Обойма зажимная
68 Ограждение
69 Винт
В сборе:
_ ПЛЭ-1-02 / 03 / 04 Гайка закладная 431.001 (п.18 // 21)
_ ПЛЭ-1-02 / 03 / 04 Винт специальный 100.001 (п.54 // 66)
_ ПЛЭ-1-02 / 03 / 04 Винт специальный 612.001 (лыжи)
_ ПЛЭ-1-02 / 03 / 04 Втулка 313.001 (п.26 // 30)
_ ПЛЭ-1-02 / 03 / 04 Втулка ЛП 2 (в колесо прив.)
_ ПЛЭ-1-02 / 03 / 04 Выключатель  БУЭ 1М  (п.33 // 37)
_ ПЛЭ-1-02 / 03 / 04 Диафрагма 464.001 (п.41 // 45)
_ ПЛЭ-1-02 / 03 / 04 Кольцо дистанционное 141.001 (п.15 // п.17)
_ ПЛЭ-1-02 / 03 / 04 Компенсатор 611.001 (п.39 // п.43)
_ ПЛЭ-1-02 / 03 / 04 Коромысло 222.001 (п.24 // п.28)
_ ПЛЭ-1-02 / 03 / 04 Линейка в сб. 134.004
_ ПЛЭ-1-02 / 03 / 04 Лыжа 136.010 (п.58 // п.63)
_ ПЛЭ-1-02 / 03 / 04 Обойма зажимная 584.005 (п.55 // п.67)
_ ПЛЭ-1-02 / 03 / 04 Обойма  541.001 (п.21// п.26)
_ ПЛЭ-1-02 / 03 / 04 Ограждение 321.002  (п.56 // п.68)
_ ПЛЭ-1-02 / 03 / 04 Оська 311.002 (п.27 // п.31)
_ ПЛЭ-1-02 / 03 / 04 Пластина 434.001 (п.29 // п.33)
_ ПЛЭ-1-02 / 03 / 04 Полуручка лев. 784.001 (п.32 // п.36)
_ ПЛЭ-1-02 / 03 / 04 Полуручка прав. 784.002 (п.19 // п.22)
_ ПЛЭ-1-02 / 03 / 04 Прокладка 126.003 (п.52 // п.64)
_ ПЛЭ-1-02 / 03 / 04 Пружина 512.001-01 (п.25 // п.29)
_ ПЛЭ-1-03 / 04 Редуктор пилы в сборе  (п.1-19,48-58,64,65,69)
_ ПЛЭ-1-02 / 03 / 04 Ролик 114.001 (п.49 // п.55)
_ ПЛЭ-1-02 / 03 / 04 Сальник 126.002 (п.53 // п.65)
_ ПЛЭ-1-02 / 03 / 04 Скоба 641.001 (п.36 // п.40)
_ ПЛЭ-1-02 / 03 Статор 212.002 (п.38 / п.42)
_ ПЛЭ-1-02 / 03 / 04 Трубка защитная 151.001 (п.31 // п.35)
_ ПЛЭ-1-02 / 03 / 04 Шайба фиксирующая  5.65 Г  (п.45 // п.49)
_ ПЛЭ-1-02 / 03 / 04 Шайба специальная 498.002 (п.59 // п.62)
_ ПЛЭ-1-02 / 03 / 04 Электрощетка Г33 (п.22 // п.25)
_ ПЛЭ-1-02 / 03 / 04 Электрошнур ПВС 2*0,75 (п.30 // п.34)
_ ПЛЭ-1-02 / 03 Якорь 263.010 (п.42 / п.46)
