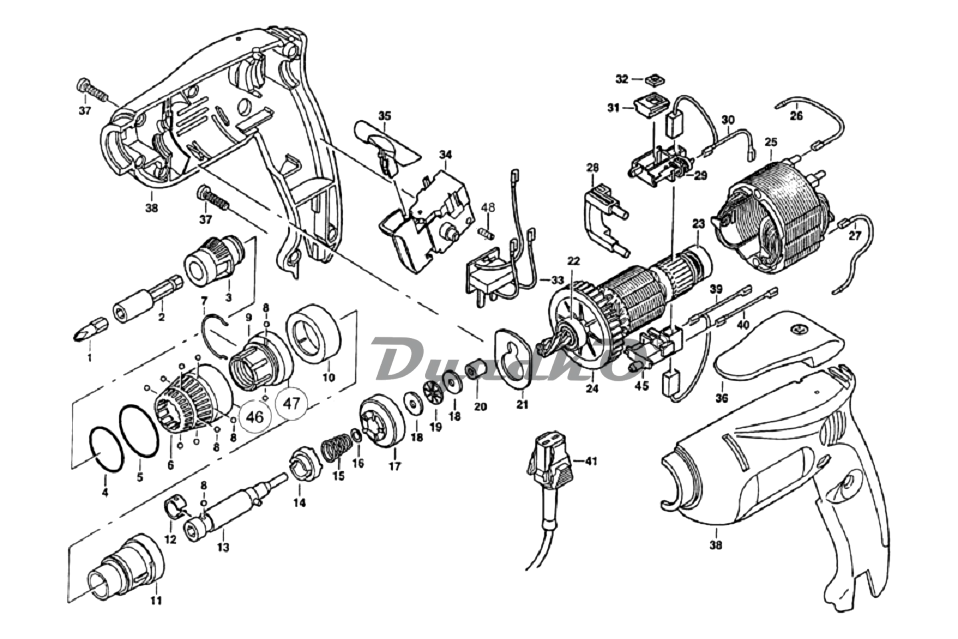

Схема KRESS 500 TBS

1 БИТ ДЛЯ ВИНТОВЕРТА РН, 1/4
2 УДЛИНИТЕЛЬ МАГНИТНЫЙ
3
4 КОЛЬЦО РЕЗИНОВОЕ
5 КОЛЬЦО РЕЗИНОВОЕ
6 КОЛПАК ОГРАНИЧИТЕЛЯ ГЛУБИНЫ В СБОРЕ
7 СКОБА ФИКСИРУЮЩАЯ
8 ШАРИК СТАЛЬНОЙ 4ММ
9 КОРПУС ОГРАНИЧИТЕЛЯ ГЛУБИНЫ
10 КОЛЬЦО КОРПУСА
11 ОПОРА ПЕРЕДНЯЯ
12 СКОБА ПРУЖИННАЯ
13 ШПИНДЕЛЬ
14 СОЕДИНИТЕЛЬ
15 ПРУЖИНА
16 ШАЙБА 0,2
17 ШЕСТЕРНЯ ВЕДОМАЯ
18 ШАЙБА
19 ПОДШИПНИК ИГОЛЬЧАТЫЙ
20 ПОДШИПНИК СКОЛЬЖЕНИЯ
21 ОПОРА ПРОМЕЖУТОЧНАЯ
22 ШАРИКОПОДШИПНИК 626-Z
23 ШАРИКОПОДШИПНИК 607 ZZ
24 РОТОР С ПОДШИПНИКАМИ
25 СТАТОР MAXX POWER
26 ПРОВОД 190 ММ ЧЕРНЫЙ
27 ПРОВОД 140 ММ
28 ПРОВОДОУКЛАДЧИК
29 ЩЕТКОДЕРЖАТЕЛЬ В СБОРЕ
30 ЩЕТКА УГОЛЬНАЯ
31 ВКЛАДЫШ ГАЙКИ
32 ГАЙКА М5
33 ГРУППА КОНТАКТНАЯ
34 ВЫКЛЮЧАТЕЛЬ
35 ПЕРЕКЛЮЧАТЕЛЬ РЕВЕРСА
36 КРЮК ПОЯСНОЙ
37 ВИНТ
38 КОРПУС
39 ЩЕТКА УГОЛЬНАЯ
40 ПРОВОД 60 ММ ЖЕЛТЫЙ
41 ШНУР СЕТЕВОЙ БЫСТРОСЪЕМНЫЙ
42 НАКЛЕЙКА KRESS
43 ШИЛЬДИК 500TBS
44 ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
45 ЩЕТКОДЕРЖАТЕЛЬ В СБОРЕ
46 КОЛПАК ОГРАНИЧИТЕЛЯ ГЛУБИНЫ
47 КОРПУС ОГРАНИЧИТЕЛЯ ГЛУБИНЫ В СБОРЕ
48 ВИНТ СПЕЦИАЛЬНЫЙ
