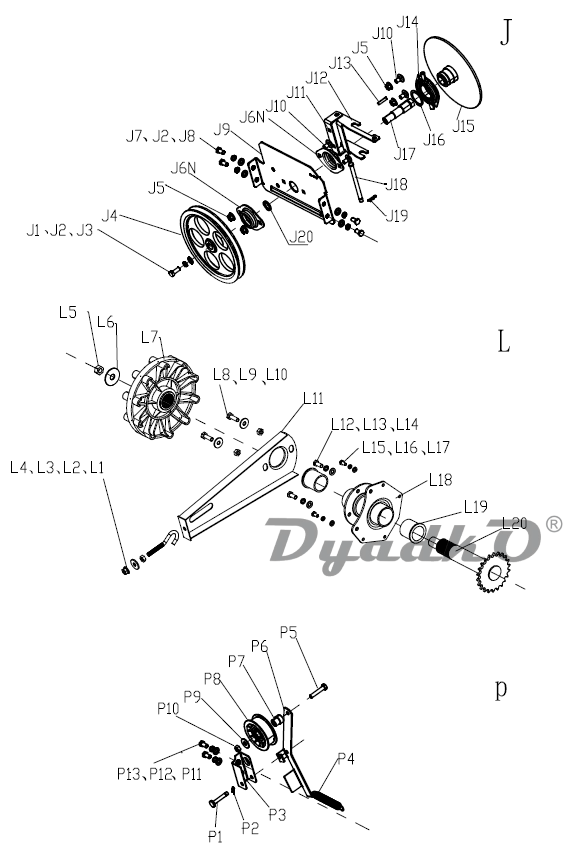

Схема SUNGARDEN TORNADO 2460 TS (15AZ0203) Фрикционный диск, Ведущее колесо гусеницы, Ролик сцепления

P13 Болт М8х15
J2 Шайба гровер Ш8
J3 Шайба Ø23,5хØ8,5х4,5
J4 Ведомое колесо
J5 Гайка-блок с фланцем М8
J1 Болт М8х20
J7 Болт М8х15
J8 Шайба 8
J9 Пластина фрикционного диска
J10 Болт с квадратным подголовником М8х18
J11 Суппорт
J12 Вилка фрикционного механизма
J13 Шпонка C5х25
J14 Вилка
J15 Фрикционный диск
J16 Кольцо 35
J17 Шестигранный вал фрикционного диска
J18 Палец длинный
J19 Шплинт
J20 Подшипник
нет описания
L1 Крюк натяжной
L2 Гайка М10
L3 Шайба 10
L4 Гайка-блок М10
L5 Гайка-блок М12
L6 Шайба 12 увеличенная
L7 Ведущее колесо гусеницы
L8 Болт М8х25
L9 Шайба 12
L10 Гайка-блок М8
L11 Рычаг натяжителя гусеницы
L12 Болт М8х12
L13 Шайба гровер Ш8
L14 Шайба 8
L15 Болт М6х12
L16 Шайба гровер Ш6
L17 Шайба 6
L18 Фиксирующая пластина
L19 Втулка
L20 Ведущая ось
нет описания
P1 Палец
P2 Шплинт
P3 Гнездо рычага
P4 Пружина Ø15мм, L=140мм, L1=77мм
P5 Болт М8х35
P6 Поворотный рычаг
P7 Цанга ролика
P8 Ролик натяжной сцепления
P9 Шайба плоская 8.5x25x2.5
P10 Гайка-блок М8
P11 Шайба 8
P12 Шайба гровер Ш8
J6N Держатель подшипника
