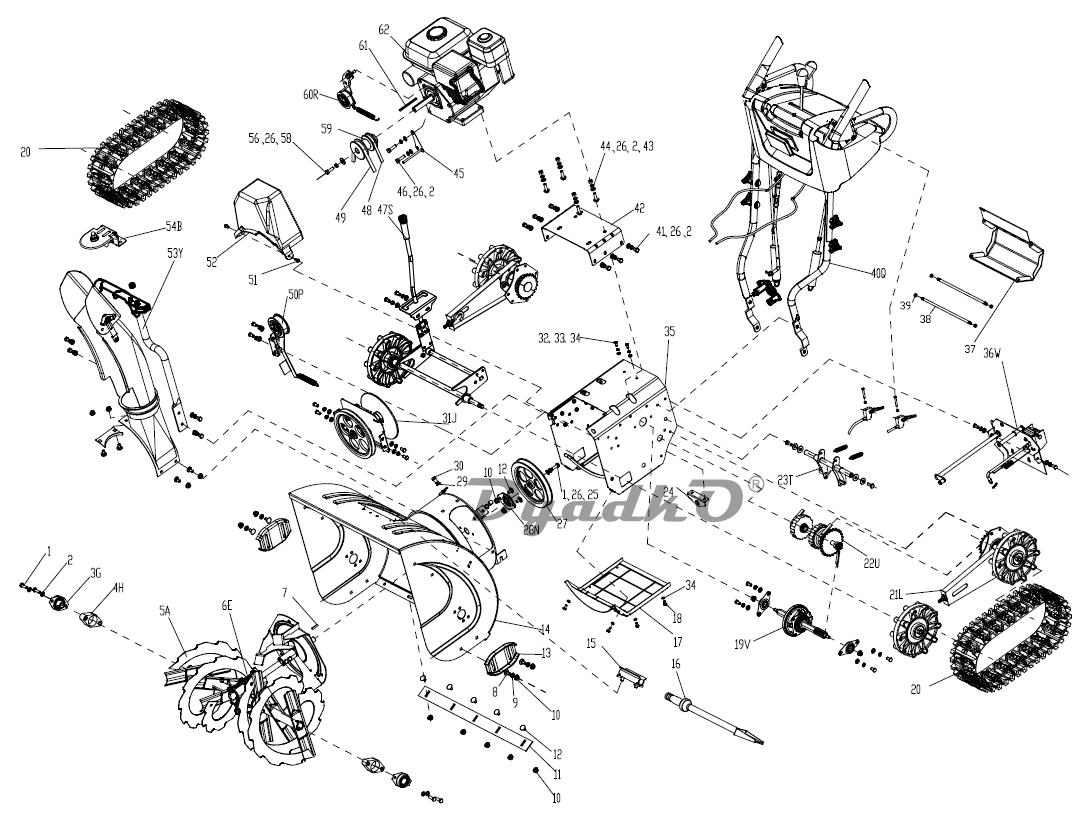

Схема SUNGARDEN TORNADO 2460 TS (15AZ0203) Снегоуборщик в разборе

1 Болт М8х25
2 Шайба 8
3G Подшипник шнека
4H Пластиковая пластина
5A Шнек в сборе
6E Редуктор в сборе
7 Шпонка 5х5х17
8 Болт с квадратным подголовником М8х18
9 Шайба 8 увеличенная
10 Гайка-блок с фланцем М8
11 Подрезной нож
12 Болт с квадратным подголовником М8х15
13 Ограничительный башмак
14 Снегозаборник
15 Кронштейн для лопатки
16 Лопатка для прочистки
17 Кожух нижний
18 Винт М5х12
19V Вал шестигранный с фрикционным кольцом в сборе
20 Трак
21L Ведущая ось в сборе
22U Храповой вал передач в сборе
23T Вал с собачками в сборе
24 Вилка сцепления
25 Шайба 8,5х23,5х4,5
26 Шайба гровер Ш8
27 Шкив
28N Держатель подшипника
29 Шайба 10 звёздочка
30 Болт М10х20
31J Фрикционный диск в сборе
32 Болт М6х12
33 Шайба гровер Ш6
35 Корпус
36W Механизм переключения скоростей в сборе
37 Крышка картера
38 Шпилька
39 Гайка-блок М6
40Q Панель управления в сборе
41 Болт М8х18
42 Площадка крепления двигателя
43 Болт с фланцем М8х35
44 Гайка-блок М8
45 Ограничитель ремня
46 Болт М8х20
47S Узел регулировки высоты в сборе
48 Ремень Z-800
49 Ремень 950 мм
50P Механизм натяжения ремня в сборе
51 Болт с фланцем М6х12
52 Кожух ремней
53Y Желоб для выброса снега в сборе
54B Поворотный механизм желоба
58 Шайба Ø38хØ9х3
59 Шкив двойной
60R Механизм натяжения ремня в сборе
61 Шпонка 4,8х4,8х70
62 Двигатель DJ170S
